- Página 1 MCF 300 MONITOR PARA ENVOLVEDORA INSTRUCCIONES DE USO N. 1304-ES REV. 2...
- Página 2 MCF 300 Instrucciones de uso...
- Página 3 MCF 300 Este producto cumple los requisitos de EMC, según las definiciones de las Directivas 2004/108/CE y sucesivas modificaciones y en relación a la Norma Aplicada EN ISO 14982 : MC elettronica S.r.l. Fabricante : Via E. Fermi, 450/486 Dirección Fiesso Umbertiano (ROVIGO) - ITALIA Tel.
-
Página 4: Tabla De Contenido
8.2 Mantenimiento extraordinario ................. 15 9. Anomalías en el funcionamiento ............... 16 10. Datos técnicos ....................17 10.1 Datos técnicos del Monitor para envolvedoras MCF 300 ......17 10.2 Datos técnicos accesorios ................17 10.2.1 Sensor magnético D.12 cód. 671 ............17... -
Página 5: Normas Y Advertencias Generales
MCF 300 1. Normas y advertencias generales 1.1 Prólogo Este manual de instrucciones suministra toda la información específica necesaria para el correcto uso y conocimiento del equipo de su propiedad. Éste debe leerse atentamente en el momento de la compra del tacómetro, y debe consultarse cada vez que surjan dudas acerca de su uso o cuando se disponga a efectuar intervenciones de mantenimiento. -
Página 6: Condiciones De Garantía
Es posible obtener la asistencia en todos los países donde el Monitor es distribuido oficialmente por MC elettronica (durante y después del período de garantía). Cualquier tipo de intervención necesaria para el Monitor MCF 300 se debe realizar según lo indicado en este manual o siguiendo eventuales acuerdos establecidos con MC elettronica. -
Página 7: Descripción General
MCF 300 2. Descripción general El Monitor MCF 300 es un sistema electrónico con microprocesador diseñado para máquinas agrícolas envolvedoras. Se ha concebido para controlar la realización del envoltorio; por lo tanto, las operaciones de carga de la paca en la torreta, de la puesta en marcha del bloque de la torreta y la sucesiva descarga de la paca se ser realizadas manualmente por el operador mediante los distribuidores hidráulicos de la misma envolvedora. -
Página 8: Instalación Del Sistema
MCF 300 3. Instalación del sistema Figura 1. Dimensiones totales generales Instrucciones de uso... -
Página 9: Montaje Del Monitor
MCF 300 3.1 Montaje del monitor Para montar el monitor haga lo siguiente: Dentro de la cabina del vehículo, sobre una superficie plana y lisa, limpie bien con un producto específico y aplique el velcro adhesivo (B). Ahora puede fijar el tacómetro haciendo coincidir el velcro presente en la parte posterior (A). -
Página 10: Instalación De Los Sensores
MCF 300 3.2 Instalación de los sensores El Monitor MCF 300 está equipado con un tipo de sensor: sensor magnético D.12 (cód. 671): para la constatación de las vueltas de envoltura en cada paca. 3.2.1 Instalación del sensor magnético D.12 cód. 671 Monte el sensor de vueltas en una parte fija de la envolvedora y el imán en dotación... -
Página 11: Vista Frontal

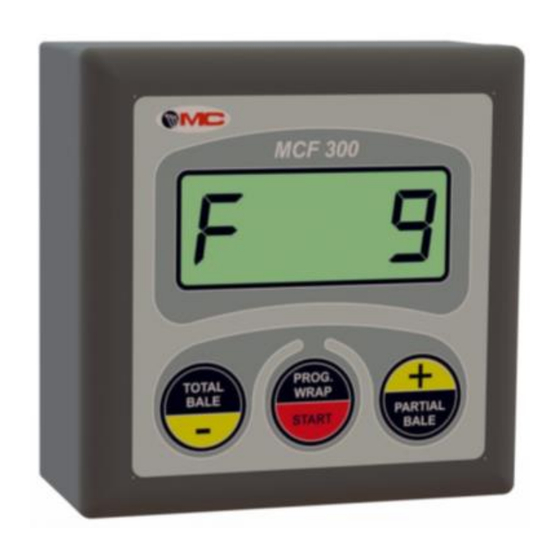

MCF 300 3.3 Vista frontal Figura 5. Vista frontal. El panel frontal le permite al usuario ver todos los datos relativos al ciclo de trabajo. En el panel se pueden distinguir los siguientes elementos: REF. DESCRIPCIÓN Pantalla retroiluminada LCD de 4 cifras para visualizar las magnitudes Tecla multifunción: muestra las pacas totales, disminuye la configuración... -
Página 12: Vista Posterior
MCF 300 3.4 Vista posterior En la parte posterior del tacómetro pueden distinguirse los siguientes elementos: Etiqueta de identificación Insertos M5 C. Velcro de fijación DUAL LOCK 3M Figura 6. Vista posterior. Instrucciones de uso... -
Página 13: Accesorios
MCF 300 4. Accesorios Tabla 4-1. Accesorios CÓDIGO DESCRIPCIÓN Sensor magnético D. 12 CABLE L= 2000 MM 5. Programación Figura 7. Programación. Después de haber conectado el monitor a la alimentación (toma de mechero), este se encenderá en automático sin presionar ninguna tecla. El monitor emitirá una señal acústica y realizará... -
Página 14: Funcionamiento
MCF 300 6. Funcionamiento Una vez realizada la operación de programación, ponga en marcha la máquina mediante el mando hidráulico. El monitor indica al operador cuándo el ciclo de envoltura está por acabar, con una secuencia de avisos sonoros: ... -
Página 15: Mantenimiento
MCF 300 8. Mantenimiento En este capítulo se indican los procedimientos de mantenimiento ordinario y extraordinario. Por mantenimiento ordinario se entienden todas las operaciones que deben efectuarse periódicamente, cuya ejecución no necesita capacidades específicas y que pueden ser efectuadas por los usuarios (operadores, etc.). -
Página 16: Anomalías En El Funcionamiento
MCF 300 9. Anomalías en el funcionamiento En caso de problemas de funcionamiento del Monitor, realice estos simples controles para verificar si es necesario efectuar reparaciones. Si el problema persiste incluso después de los controles sugeridos, póngase en contacto con el distribuidor de zona o diríjase al Centro de asistencia técnica en MC elettronica. -
Página 17: Datos Técnicos
MCF 300 10. Datos técnicos 10.1 Datos técnicos del Monitor para envolvedoras MCF 300 Tensión de alimentación : 10 / 16 VCD Corriente máxima absorbida : 200 mA Fusible de autorrestablecimiento : 300 mA interno Características de funcionamiento Grado de protección... - Página 18 MCF 300 NOTAS Instrucciones de uso...
- Página 19 MCF 300 Instalación y uso...
-
