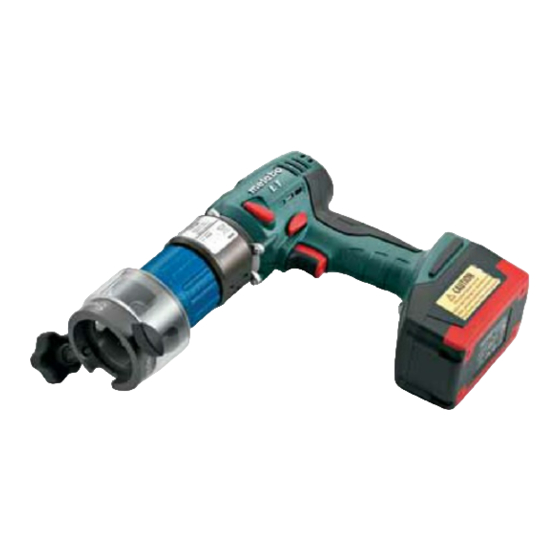

- Página 1 Herramientas para refrentar tubo Este manual contiene información importante acerca del uso seguro y eficaz de las herramientas para refrentar tubo Swagelok ® series TF16, TF24 y TF40. Los usuarios deben leer atentamente su contenido antes de utilizar estas herramientas.
- Página 2 Herramienta para refrentar tubo Manual del usuario...
-
Página 3: Tabla De Contenido
Información de producto . . . . . . . . . . . . . . . . . . . . . . .8 Serie TF16 ......8 Serie TF24 . - Página 4 Herramienta para refrentar tubo Manual del usuario...
-
Página 5: Seguridad
■ Lea atentamente todas las instrucciones de uso e información de seguridad relativa a las baterías recargables y cargadores de los modelos inalámbricos series TF16, TF24 o TF40. ■ El manejo del equipo eléctrico debe ser realizado por un electricista cualificado. - Página 6 Herramienta para refrentar tubo Manual del usuario ADVERTENCIA Peligro de lesión ocular por virutas metálicas afiladas y calientes . Protéjase los ojos mientras trabaje con o cerca del equipo. ADVERTENCIA Mantener seco . Ni el equipo ni los componentes son resistentes al agua .
-
Página 7: Protección Medioambiental/Residuos
Proteja el cable de fuentes de calor, grasa y cantos afilados (virutas). ■ Compruebe que el visor está cerrado (series TF24 y TF40) o que el protector está en su sitio (serie TF16). ■ Trabaje siempre con cuchillas afiladas para reducir las vibraciones. -
Página 8: Información De Producto
Herramienta para refrentar tubo Manual del usuario Información de producto Serie TF16 Fig. 3 Serie TF16 con cable 1 Carcasa del collarín 5 Bloqueo gatillo 2 Visor 6 Gatillo 3 Regulador de avance con graduación 7 Soporte para banco (opcional) -
Página 9: Serie Tf24
Herramienta para refrentar tubo Manual del usuario Serie TF24 Fig. 5 Serie TF24 con cable 1 Bloqueo del collarín 6 Bloqueo gatillo 2 Carcasa del collarín 7 Gatillo 3 Visor 8 Soporte para banco (opcional) 4 Regulador de avance con graduación 9 Abrazadera 5 Motor Fig. -
Página 10: Serie Tf40
Herramienta para refrentar tubo Manual del usuario Serie TF40 Fig. 7 Serie TF40 con cable Abrazadera Gatillo Carcasa del collarín Soporte para banco (desmontable) Visor Bloqueos del collarín Regulador de avance con graduación 10 Cuchillas y soporte Motor 11 Selector de alta/baja del motor Bloqueo gatillo 12 Regulador de velocidad Fig. -
Página 11: Accesorios
Herramienta para refrentar tubo Manual del usuario Accesorios Cuchilla serie TF La cuchilla está incluida y se puede utilizar con todos los soportes de cuchillas serie TF Soporte de cuchillas para biseles y refrentado Fig. 9 Cuchilla También se incluye el soporte de cuchillas con un tornillo Torx. Hay disponibles soportes de cuchillas con diferentes ángulos de bisel. -
Página 12: Especificaciones
➀ Necesita un adaptador de collarines opcional. Material del tubo ■ Acero inoxidable ■ Aleaciones de níquel — ex. Aleación 600, Aleación 625, Aleación 825 ■ Aluminio Contacte con su representante autorizado de Swagelok para información sobre otros materiales. Información técnica Serie TF16... -
Página 13: Instalación
Herramienta para refrentar tubo Manual del usuario Instalación Descripción Las herramientas para refrentar tubo están diseñadas para preparar extremos de tubo o accesorios Micro-Fit para soldar según las normativas industriales. Tienen las siguientes características: ■ Una cuchilla con múltiples filos. Una sola herramienta abarca diferentes espesores de pared (hasta 3 mm / 0,118 pulg.) y materiales de tubos (únicamente materiales ferrosos). -
Página 14: Desembalar La Herramienta Para Refrentar Tubo
■ 1 juego de herramientas (llave hexagonal en te de 4 mm, llave hexagonal de 3 mm, destornillador Torx T15) ■ 1 juego de llaves (2) del embalaje (solo series TF16 y TF24) ■ 1 Manual del usuario Si falta alguna pieza o está dañada informe inmediatamente a su representante autorizado de ventas y servicio Swagelok. -
Página 15: Instalación De La Cuchilla Y El Soporte
25,4 (1,00) máx. 34,0 (1,339) máx. 60,3 (2,335) máx. Para ampliar la información sobre soportes de cuchillas, contacte con su Representante autorizado de ventas y servicio Swagelok. ADVERTENCIA Antes de cambiar accesorios, hacer mantenimiento o trasladar la máquina, apáguela y desconéctela de la red o retire la batería . -
Página 16: Instalar Los Collarines
Fig. 14 Instalar el soporte de las cuchillas 2. Afloje el bloqueo del collarín: serie TF40 Serie TF16: Gire el bloqueo del collarín en sentido antihorario hasta que el extremo esté enrasado con el interior de la carcasa del collarín. -
Página 17: Desmontar Los Collarines
Si el collarín no queda bloqueado, gírelo hasta ajustarlo correctamente. Fig. 18 Paso 3 4. Serie TF16: Asegure el collarín girando la abrazadera en sentido horario hasta el tope. Series TF24 y TF40: Asegure el collarín girando los bloqueos una vuelta en sentido horario. -
Página 18: Instalar El Adaptador De Los Collarines De La Serie Tf40
Herramienta para refrentar tubo Manual del usuario Instalar el Adaptador de los collarines de la serie TF40 AVISO El adaptador de los collarines podría interferir con el soporte de las cuchillas y dañar la herramienta . Compruebe el soporte antes de instalar el adaptador . -
Página 19: Operación
Herramienta para refrentar tubo Manual del usuario Operación La herramienta solo se debería utilizar si está conectada a una salida protegida con interruptor diferencial (GFCI). Sujetar el tubo PRECAUCIÓN Soporte los tramos largos de tubo adecuadamente . La oscilación tanto de la herramienta como del tubo puede causar lesiones . -
Página 20: Velocidad De La Herramienta
Seleccionar el rango de velocidad Rango de velocidad, rpm Nivel 1 Nivel 2 Serie Lento Rápido TF16 145 a 380 (no aplicable) TF16 inalámbrico 0 a 400 (no aplicable) TF24 145 a 380 (no aplicable) TF24 inalámbrico 0 a 400 (no aplicable) Nivel 1... - Página 21 Herramienta para refrentar tubo Manual del usuario Ajustar la velocidad: Modelos inalámbricos Estos modelos se entregan con el nivel de velocidad ajustado en fábrica. Vea la página anterior para información sobre rangos de velocidad. El rango de velocidad se puede ajustar con el gatillo regulador de velocidad.
-
Página 22: Refrentar El Tubo
Herramienta para refrentar tubo Manual del usuario Refrentar el tubo ADVERTENCIA Para evitar lesiones espere siempre a que la máquina no gire tras cortar el tubo . ADVERTENCIA No toque el soporte ni la cuchilla mientras la máquina esté en movimiento . - Página 23 Herramienta para refrentar tubo Manual del usuario AVISO Compruebe que la máquina está en modo taladro, si tiene modo percutor . Si la utiliza en modo percutor puede dañar tanto la herramienta como el tubo . Poner en marcha los modelos con cable Fig.
-
Página 24: Operación En Lugares Con Poco Espacio
Herramienta para refrentar tubo Manual del usuario Operación en lugares con poco espacio Para facilitar la operación es posible cambiar la posición de la máquina con respecto al tubo. Cambio de posición del motor 1. Retire el tornillo de ajuste de la parte trasera del cuerpo de la herramienta. -
Página 25: Mantenimiento
Herramienta para refrentar tubo Manual del usuario Mantenimiento ADVERTENCIA Antes de cambiar accesorios, hacer mantenimiento o trasladar la máquina, apáguela y desconéctela de la red o retire la batería . Durante la limpieza elimine los restos y suciedad del collarín y del cuerpo de la máquina. -
Página 26: Localización Y Solución De Problemas
Luz intermitente lenta - Contacte con su representante autorizado de señal está encendido. Las escobillas de carbono de Swagelok para que las sustituya. están desgastadas. Luz continua - El motor Desconecte la máquina y deje que se enfríe. está sobrecalentado. - Página 27 Herramienta para refrentar tubo Manual del usuario...
-
Página 28: Garantía
