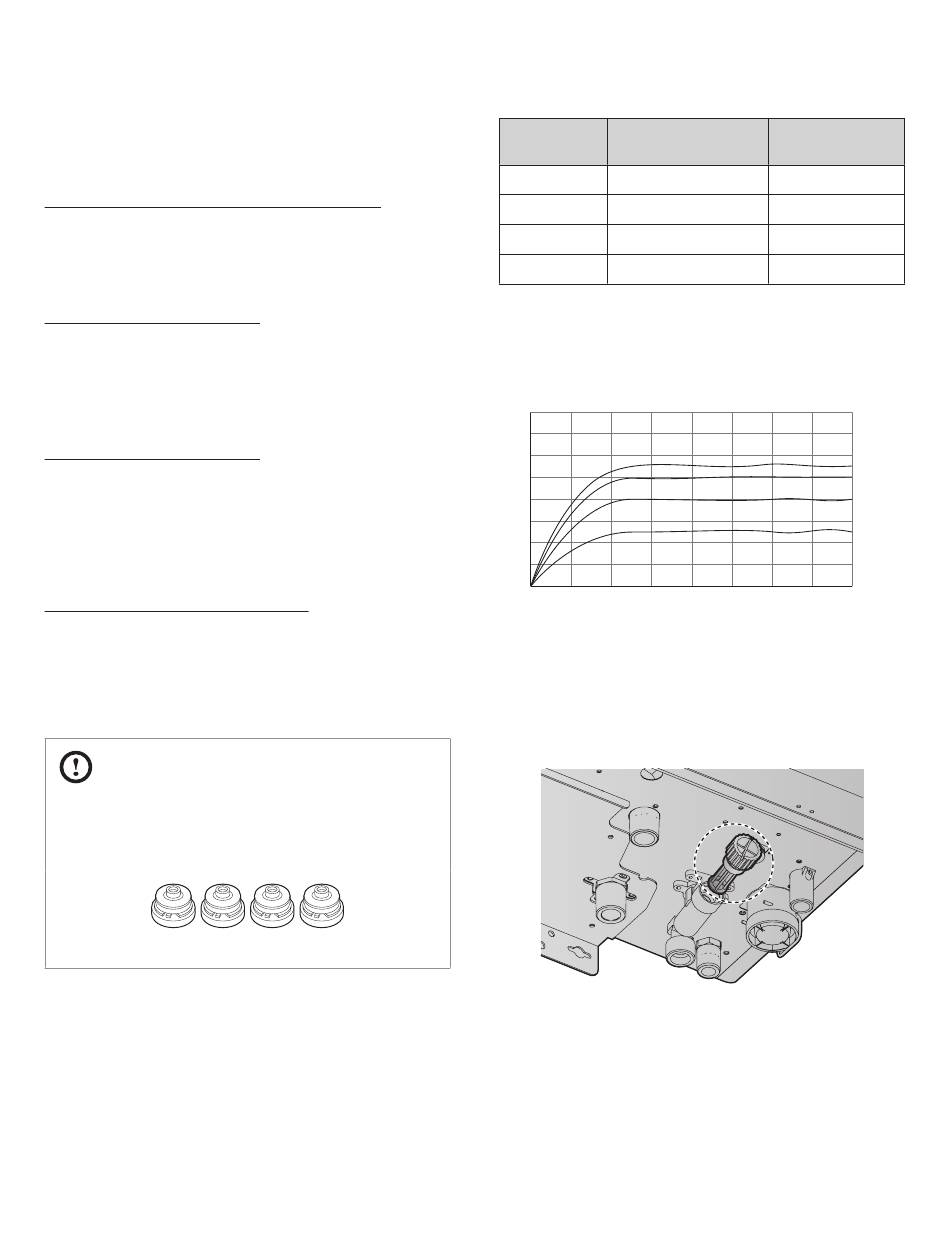

3.2.2 Elementos Fundamentales de un Sistema de
Agua Caliente Doméstica
Intercambiador de Calor de Agua Caliente Doméstica
El intercambiador de calor de agua caliente doméstica instalado
dentro del Combi-Boiler Navien NCB‑E ha sido probado y
certificado de conformidad con la norma IAPMO PS 92‑2010.
Válvulas de Drenaje y Aislamiento
Instale válvulas de drenaje y aislamiento en la entrada y salida
del intercambiador de calor de agua caliente doméstica para que
pueda eliminarse toda posible acumulación causada por suciedad
o agua dura.
Filtro de Agua Caliente Doméstica
El Combi-Boiler Navien NCB‑E cuenta con filtro de agua caliente
doméstica incorporado en la entrada de agua fría. Limpie el filtro
periódicamente para asegurarse de que no se obstruya y perturbe
el flujo. No proteger el sensor de flujo de la suciedad y los
residuos causará funcionamiento incorrecto del Combi-Boiler.
Limitador de Flujo (Regulador de Presión)
Se utiliza un limitador de flujo para evitar el flujo excesivo en
los grifos. El Combi-Boiler Navien NCB‑E cuenta con limitador de
flujo incorporado en el adaptador de la entrada de agua fría
para limitar el flujo total de agua caliente doméstica. Siga las
instrucciones a continuación para instalar un limitador de flujo:
PRECAUCIÓN
No opere el Combi-Boiler sin el limitador de flujo instalado.
Consulte las especificaciones del limitador e instale la válvula
adecuada para la operación correcta.
Todas los Combi-Boilers Navien NCB‑E se envían de fábrica con
tres limitadores de flujo para caudales diferentes. Cada limitador
permite un flujo específico de agua por la unidad. Hay una
válvula limitadora de flujo preinstalada en el adaptador de
entrada de agua fría (en la punta del filtro de entrada de agua
fría).
Los limitadores de flujo están codificados por color para facilitar
la identificación. Consulte en la siguiente tabla las
especificaciones detalladas. Los limitadores de flujo instalados en
fábrica y las especificaciones son:
22 Instalación de las Tuberías del Sistema
Color de la
Modelo Aplicado
Válvula
Naranja NCB‑240E, preinstalado
Amarillo NCB‑210E, preinstalado
Azul NCB‑180E, preinstalado
Rosado NCB‑150E, preinstalado
* Caudal en GPM, probado en fábrica con presión de agua de 56 psi
(3.86 bar).
En el siguiente gráfico se describen las especificaciones de caudal
(en GPM) y presión de agua (en PSI) de cada limitador de flujo.
8.0
7.0
6.0
5.0
4.0
3.0
2.0
1.0
0.0
14
0 28 42
Si es necesario, reemplace el limitador instalado en fábrica por
otro que satisfaga las exigencias de flujo. Siga estas instrucciones
para reemplazar el limitador.
1. Ubique el adaptador de la entrada de agua fría en la parte
inferior de la unidad.
2. Gire la perilla a la izquierda para quitar el filtro de entrada
de agua. El limitador de flujo está adherido a la punta del
conjunto de filtro.
Especificaciones*
5.6 GPM (1.9 L/m)
5.0 GPM (18.9 L/m)
4.0 GPM (15.1 L/m)
2.6 GPM (9.8 L/m)
Naranja
Amarillo
Azul
Rosado
56 71 85 99 113
