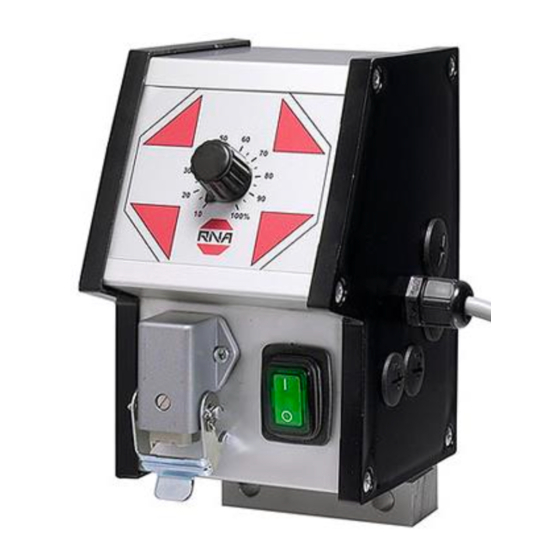

- Página 1 Instrucciones de manejos Aparatos de mando para alimentadores vibratorios ESG 1000 Rhein-Nadel Automation GmbH 14.04.2014 VT-BA ESG1000-ES...
-
Página 2: Tabla De Contenido
Índice Cap........................... Pág. Características técnicas Instrucciones relativas a la seguridad ............Instrucciones para la puesta en servicio............Disposición física de los elementos de mando en la placa....... Dibujo acotado ....................Esquema de conexiones ................... Declaracion de conformidad Conforme con la Directiva baja tension 2014/35/EU y Directiva CEM 2014/30/EU Por la presente declara que el producto satisface las disposiciones pertinentes siguientes:... -
Página 3: Descripción Funcional
1.1 Descripción funcional El aparato de mando de diseño compacto puede alimentar a todos los accionamientos vibratorios RNA de hasta una intensidad de carga de 6 Amperios. Está previsto para su montaje individual directamente en el accionamiento vibratorio y es totalmente desenchufable. El margen de ajuste para el potenciómetro situado en la placa frontal está... -
Página 4: Instrucciones Relativas A La Seguridad
Instrucciones relativas a la seguridad En todos los casos las instrucciones relativas a la seguridad deben leerse y comprenderse. Su observación asegura la recepción de un material valioso y evita problemas de salud. Explicación de los símbolos e indicaciones Peligro de electrocución p.ej., al efectuar trabajos con tensión El símbolo de la mano que señala está... -
Página 5: Conmutación Del Modo De Operación
Explicación del concepto MODO DE OPERACIÓN Los impulsores vibratorios RNA son vibradores con muelles mecánicos que, según el peso y/o tamaño, se ajustan a una frecuencia vibratoria próxima a la frecuencia de red. Son posibles dos modos de operación: 1. -
Página 6: Ajuste De La Tensión De Salida Mínima O Máxima
Ajuste de la tensión de salida mínima o máxima Los aparatos de mando vienen ajustados de fábrica con un accionamiento de referencia. En casos especiales o después de efectuar modificaciones podría ser necesario realizar un reajuste. En este caso es imprescindible tener en cuenta lo siguiente: La tensión de salida solamente puede medirse estando conectado el accionamiento vibratorio. -
Página 7: Disposición Física De Los Elementos De Mando En La Placa
Modificación del tiempo de arranque suave El arranque suave, el aumento progresivo de la potencia en función del tiempo hasta alcanzar el valor ajustado, constituye una protección eficaz para el accionamiento vibratorio contra el golpeteo de los electroimanes de trabajo. En los pequeños accionamientos vibratorios, que arrancan con frecuencias altas, el tiempo estándar no es obligatoriamente necesario, incluso impide el flujo de trabajo. -
Página 8: Dibujo Acotado
Dibujo acotado Esquema de conexiones Rhein-Nadel Automation GmbH 14.04.2014 VT-BA ESG1000-ES... - Página 9 Rhein-Nadel Automation GmbH Reichsweg 19/23 D - 52068 Aachen Tel (+49) 0241/5109-159 Fax +(49) 0241/5109-219 Internet www.rna.de Email vertrieb@rna.de Rhein-Nadel Automation GmbH Zweigbetrieb Lüdenscheid Nottebohmstraße 57 D - 58511 Lüdenscheid Tel (+49) 02351/41744 Fax (+49) 02351/45582 Email werk.luedenscheid@rna.de...
