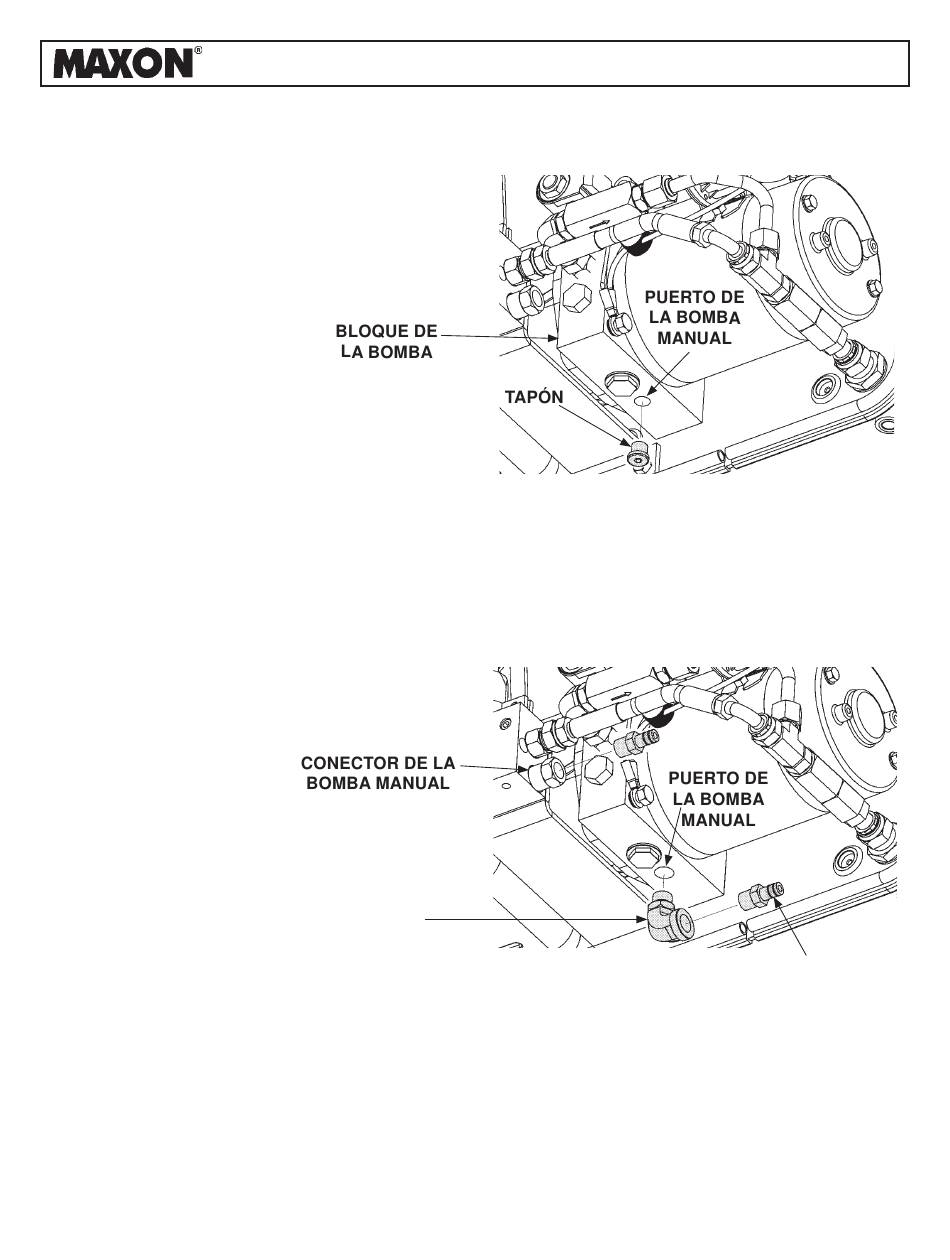

17. Remueva el tapón del puerto de la bomba
manual que se ubica en la parte baja del
bloque de la bomba (FIG. 30-1).
18. Conecte el codo (artículo en kit) al puerto
de la bomba manual (FIG. 30-2). Posi-
cione el codo tal como se muestra.
Después, instale los conectores
machos (artículos en kit) al codo
y al conector de la bomba manual.
TÓRICA SAE #6, 1/4" NPT
© MAXON Lift Corp. 2019
CODO CON JUNTA
(N/P 906920-01)
M-13-07
REMOVER EL TAPÓN DEL PUERTO
DE LA BOMBA MANUAL
CONECTAR EL CODO Y LOS CONECTORES
FIG. 30-2
Rev. D - Fecha: 03/22/19
FIG. 30-1
CONECTOR MACHO,
1/4" NPT, TUBO DE 3/8"
(N/P 906757-01)
(2 LUGARES)
