GUÍA DE REFERENCIA RÁPIDA DE LA INTERFAZ DEL USUARIO
P/N 7593461_01 -Spanish-
Manual de la interfaz del usuario OLED, P/N 1128351‐ Manual del producto del fusor, P/N 1128350‐ Guía de instalación, P/N 7593467
Para todos los documentos relativos al fusor ProBlue Flex, visite www.NordsonADHinfo.com
Tipos de interfaces de usuario

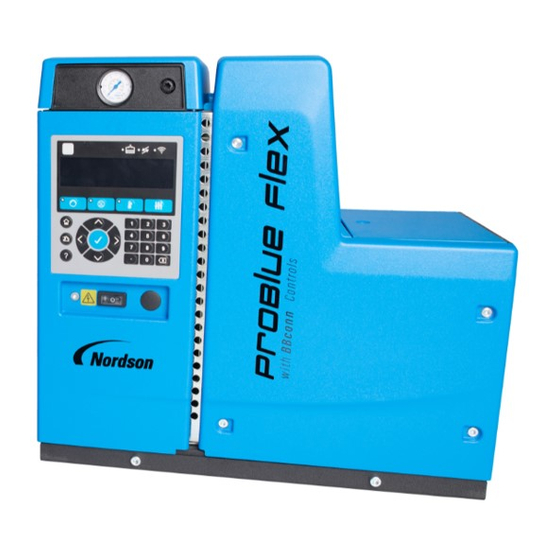

1. Diodo emisor de luz orgánico o interfaz del usuario OLED
LED estado
del sistema
Pantalla
OLED
Retroceso
Calefactor
Bomba
Inicio
Borrar/
Restablecer
alarma
Ayuda
Navegación
2. Fabricante de equipo original o interfaz del usuario OEM
LED de
estado del
sistema
Bomba
Calefactores
Teclas de navegación de la interfaz del usuario OLED
Acepta los ajustes asignados por el usuario
Navega al siguiente menú
Navega al anterior menú
Navega hacia arriba a la selección del menú
anterior
Navega hacia abajo a la selección del siguiente
menú
Las luces LED de estado del sistema
indican:
Indicadores
Marcha - Se cumplieron todas las
condiciones para la producción en
marcha
Inactividad - El sistema está
esperando a que se cumplan todas las
condiciones de marcha. Ítems que
Controles
evitan la condición de marcha cuando:
maestros
- El calor está encendido/apagado
adicionales
- La temperatura está lista
- Listo/retardo está habilitado
- El retroceso está habilitado
Alerta - Existe un estado de alerta,
Teclado
como:
numérico
- Estado de alerta de zona
- Estado de alerta del sistema
Parada - Parpadea en rojo. La
máquina inicia la parada según los
defectos detectados en el producto
o un problema de equipo que no
requiere la desconexión del sistema.
Fallo - Existe una condición de
fallo.
El problema de equipo requiere
la desconexión del sistema, en
caso de:
Indicadores
Luces LED:
Comunicación
- Los LEDs de control maestros se
iluminan en verde cuando se habilita
Conexión
una función
inalámbrica
- Los LEDs del indicador se iluminan
en verde cuando se detecta una
función
Interruptores de la interfaz del usuario OLED
Deshabilitado
1
- Estado de alerta de zona
- Estado de alerta del sistema
Habilitado
Publicidad
Tabla de contenido
Manuales relacionados para Nordson ProBlue Flex
Resumen de contenidos para Nordson ProBlue Flex
- Página 1 P/N 7593461_01 -Spanish- Manual de la interfaz del usuario OLED, P/N 1128351‐ Manual del producto del fusor, P/N 1128350‐ Guía de instalación, P/N 7593467 Para todos los documentos relativos al fusor ProBlue Flex, visite www.NordsonADHinfo.com Tipos de interfaces de usuario 1.
-
Página 2: Funcionalidades De La Interfaz Del Usuario
Funcionalidades de la interfaz del usuario Utilizar la interfaz del usuario OLED para: Monitorizar el estado del fusor: Estado del sistema Depósito ‐ sistema de llenado ‐ activo/inactivo Comunicación ‐ habilitada/deshabilitada Conexión inalámbrica ‐ Configuración de los menús de la habilitada/deshabilitada pantalla de inicio: Presión... -
Página 3: Primera Puesta En Marcha Del Fusor
Primera puesta en marcha del fusor El interruptor del fusor está conectado El fusor es sometido a una autocomprobación Todos los LEDs y los indicadores se iluminan brevemente Arranca el asistente de ajuste de puesta en marcha Asistente de ajuste de puesta en marcha en la interfaz del usuario OLED Cuando se inicia el fusor por primera vez, el asistente de configuración de puesta en marcha guía a través del proceso de configuración inicial. -
Página 4: Ajuste Del Fusor Utilizando La Interfaz Del Usuario Oled
Ajuste del fusor utilizando la interfaz del usuario OLED Arranque la bomba Habilitar para el arranque automático de la bomba Ajustes del sistema [Estándar: DESCONECTADO]. Pulsar para habilitar la bomba. Pulsar , seleccionar la bomba y habilitar Bomba automática Habilitar la zona Temperatura Mangueras 1 - 6 Activar la manguera 1 a través de la manguera 6. - Página 5 Si el hardware opcional no está instalado, las características opcionales específicas no estarán disponibles. Edición 09/19 Fecha de copyright original 2019. Nordson y el logotipo de Nordson son marcas comerciales registradas de Nordson Corporation. P/N 7593461_01 - Traducción del documento original -...
