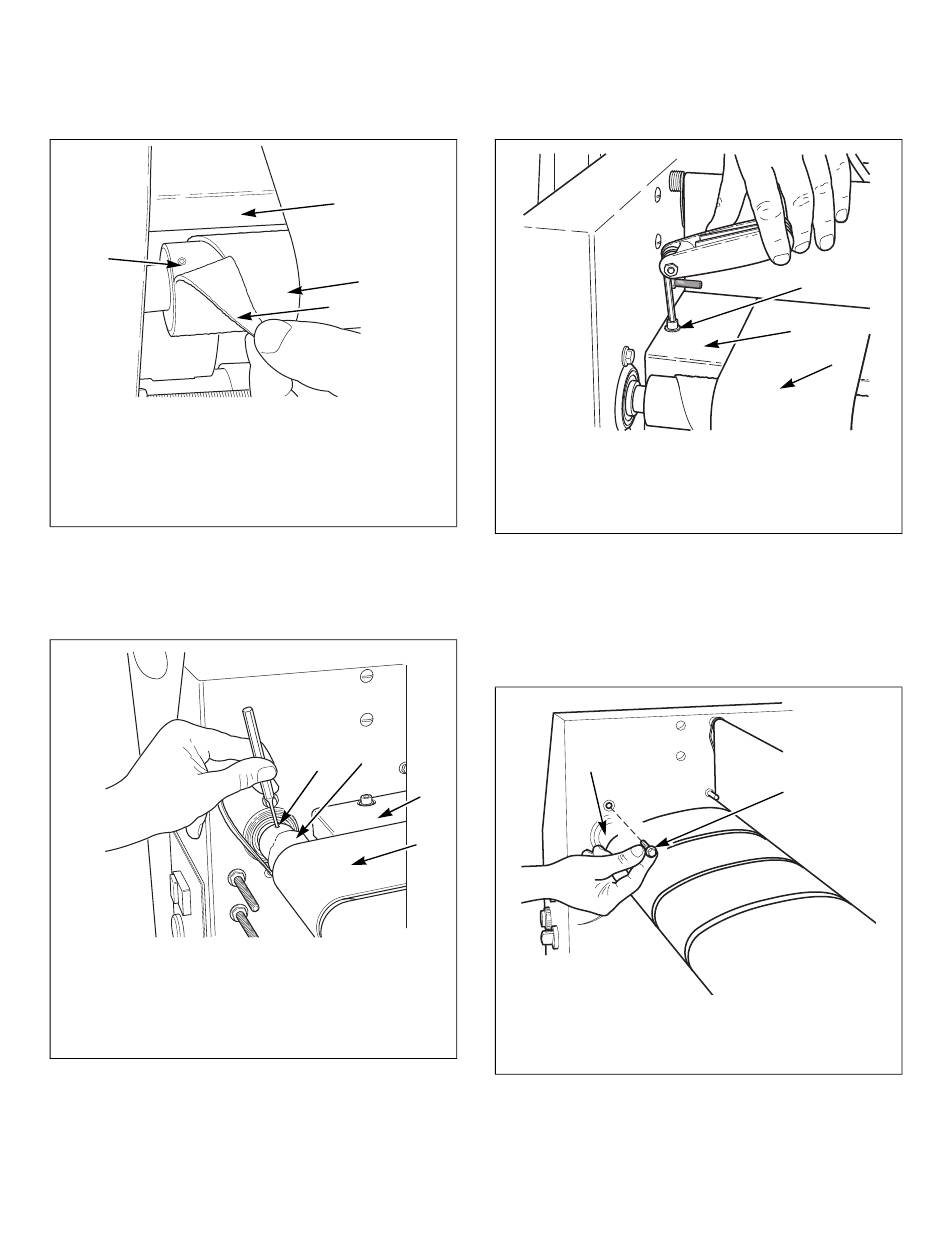

3. Quite la tira adhesiva del lado izquierdo del
rodillo de alimentación para exponer la clavija
del rodillo. Consulte la Figura 28.
2
1 Panel superior
2 Clavija del rodillo
3 Rodillo de alimentación
4 Tira adhesiva
Figura 28
4. Con un golpe en el centro, saque totalmente la
clavija del rodillo de alimentación. Consulte la
Figura 29.
1 Clavija del rodillo
2 Rodillo de alimentación
3 Panel superior
4 Listón de alimentación
Figura 29
1300003SPR9
1
3
4
FWF23N
2
1
3
4
FWF24N
© Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
5. Quite el tornillo del lado izquierdo en el panel
superior (detrás del rodillo de alimentación).
Consulte la Figura 30.
1 Tornillo
2 Panel superior
3 Listón de alimentación
Figura 30
6. Desbloquee el rodillo del listón de alimentación
en el lado izquierdo del panel interior al quitar los
dos tornillos. Mantenga el rodillo en su lugar y
revise la dirección en la cual está montada le
cojinete. Consulte la Figura 31.
1
1 Rodillo del listón de alimentación
2 Tornillo
Figura 31
Mantenimiento
1
2
3
FWF25N
2
FWF26N
