ÍNDICE
Capítulo 1
Información del aparato
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Advertencias de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Capítulo 2
Instalación y puesta en marcha
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Esquemas de conexionado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Configuración del tipo de entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Inserción de tarjetas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Cambio de la tensión auxiliar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Capítulo 3
Funciones del teclado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Introducción a la programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Configuración como Cronómetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 8
Configuración como Contador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Configuración Alarmas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Capítulo 4
Serie DH96 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Notas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
PN: 430017003 revC
Página
-1-
Publicidad
Tabla de contenido
Manuales relacionados para Circutor DH96 Serie
Resumen de contenidos para Circutor DH96 Serie
-
Página 1: Tabla De Contenido
ÍNDICE Capítulo 1 Página Información del aparato Introducción ........... 2 Datos técnicos . -
Página 2: Introducción

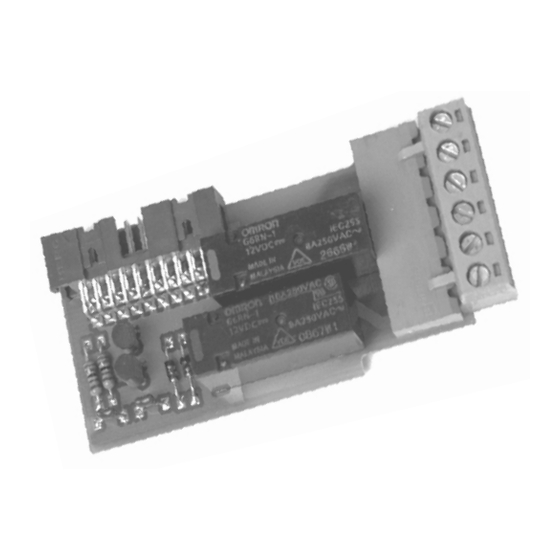

INTRODUCCIÓN Los instrumentos de la serie DH96 El nuevo DH96 CT realiza las han sido ensayados en laboratorio, de funciones de contador, midiendo los acuerdo a las últimas normativas y pulsos de la señal de entrada y d i r e c t i v a s , y c o n t r a s t a d o s e n cronómetro para medida del tiempo. - Página 3 Tarjeta con salida de 2 relés de alarma y tarjeta con salida de 4 relés de alarma. Conexión de alarma por máxima o mínima. Control de la alarma, manual o automático. En modo manual el usuario deberá pulsar la tecla para poner el contador a cero, y en modo automático se podrá...
-
Página 4: Datos Técnicos
DATOS TÉCNICOS Alimentación auxiliar 115 V ó 230 V (-15%, +20%) Valor nominal: 45 a 65 Hz Margen de frecuencia: 4 VA (sin tarjeta opcional) Consumo: 7 VA (consumo máximo) Visualizador 99999 7 segmentos 5 dígitos de 14 mm de altura Color rojo de alta eficiencia Indicación exceso de escala: "----"... - Página 5 Condiciones ambientales Temperatura de almacenamiento: -40 °C ... + 70 °C Temperatura de trabajo: -10 °C ... + 65 °C Características de los relés 1 contacto conmutado Intensidad nominal c.a.: 10 A Intensidad máxima c.a.: 250 V c.a. 50 Hz Tensión nominal: 440 V c.a.
-
Página 6: Advertencias De Seguridad
ADVERTENCIAS DE SEGURIDAD 17.3.5 Ajuste, recambio de 17.3 Textos de información y elementos y reparación advertencia Con el aparato conectado los bornes El DH96, se clasifica como pueden ser peligrosos al tacto y la instrumento de clase I. apertura de cubiertas o eliminación de elementos, puede dar acceso a partes Está... -
Página 7: Dimensiones
DIMENSIONES... -
Página 8: Esquemas De Conexionado
ESQUEMAS DE CONEXIONADO Conexión por contacto libre de potencial. (EXC) 12 V (IN3) Ó (IN2) Note: Si el instrumento es usado en modo contador, es muy recomendable activar el filtro (pág. 21) para evitar el contaje de rebotes o falsos pulsos. Conexión para señal por nivel de tensión (TTL/24V), (IN3) Ó... - Página 9 Conexión para captador tipo NPN. (IN3) Ó (IN2) (COM) GND si se requiere EXC (EXC) 12 V Conexión para captador tipo PNP. (EXC) 12 V (IN3) Ó (IN2) si se requiere GND (COM) GND...
-
Página 10: Habilitación
ESQUEMAS DE CONEXIONADO CONEXIONADO DEL CONTADOR In 1 (30 a 600V) In 2 (< 30 V) In 3 (< 30 V) RESET HABILITACIÓN 8 ó 12 V según Jumpers internos IMPORTANTE: En los contadores unidireccionales, para que el equipo cuente la entrada In3 debe conectarse a EXC CONEXIONADO DEL CRONÓMETRO RESET CONTROL... -
Página 11: Conexión Según Tipo De Captador
CONEXIÓN SEGÚN TIPO DE CAPTADOR Encoder Encoder Bidireccional Unidireccional Señal 1 Señal Señal 2 - Masa + EXC - Masa + EXC output (Señal) Señal - Masa + EXC + EXC Captador tipo Captador NPN ó PNP NAMUR Captador Contacto Libre Magnético -11-... -
Página 12: Configuración Del Tipo De Entrada
CONFIGURACIÓN DEL TIPO DE ENTRADA Configuración de la entrada Alimentación de los captadores El indicador digital DH96 CT permite El equipo dispone de una tensión utilizar varios tipos de captadores para auxiliar de 8 V estabilizados y 12 V sin la medida de la señal de entrada. -
Página 13: Tabla De Selección Del Tipo De Captador
TABLA DE SELECCIÓN DEL TIPO DE CAPTADOR Captador NAMUR Captador magnético Captador tipo NPN Captador tipo PNP TTL / 24 V Placa base 12 V -13-... -
Página 14: Inserción De Tarjetas
INSERCIÓN DE TARJETAS ATENCIÓN: Antes de realizar cualquier manipulación en el instrumento, cerciórese de que no existe ninguna conexión y que por tanto, el equipo está libre de cualquier tensión. De no ser así éste puede ser dañado y la persona que lo manipule puede sufrir un choque eléctrico al entrar en contacto con partes activas. -
Página 15: Cambio De La Tensión Auxiliar
CAMBIO DE LA TENSIÓN AUXILIAR Si disponemos de un equipo con una alimentación auxiliar de 230 V podemos cambiarla a 115 V ó viceversa. Para ello, siguiendo siempre las Advertencias de Seguridad (ver punto 17.3.5, página 6), deberá proceder a desmontar el equipo, Inserción de Tarjetas (ver página 10), e identificar la zona indicada en la ilustración1. -
Página 16: Programación
FUNCIONES DEL TECLADO Programación Password Pulsando esta tecla , entraremos en Pulsando ambas tecla a la vez, en el los menús de programación de los instante de arranque del instrumento, distintos parámetros definibles. Una permite introducir un password de 4 vez dentro de los menús de dígitos. -
Página 17: Introducción A La Programación
INTRODUCCIÓN A LA PROGRAMACIÓN La configuración del DH96 CT se realiza de una forma muy sencilla e intuitiva. A través de un menú de programación, dispuesto en forma de árbol, puede ir configurando todo el funcionamiento del equipo de una forma lógica. Los pasos a realizar son: 1) Se seleccionará... -
Página 18: Configuración Como Cronómetro
CONFIGURACIÓN COMO CRONÓMETRO -18-... - Página 19 1.- Selección de Función. Seleccionamos la función del instrumento. Si deseamos utilizarlo como cronómetro ( ) ó como contador ( 2.-Menú de configuración del equipo como cronómetro. Se selecciona la unidad de medida: segundo, minuto u hora. Se selecciona el valor de final de escala, junto con la posición del punto decimal.
-
Página 20: Configuración Como Contador
CONFIGURACIÓN COMO CONTADOR A E A -20-... - Página 21 3.- Menú de configuración del equipo como contador. Se selecciona el tipo de contador: - ascendente - descendente - ascendente / descendente - encoder direccional Se selecciona la posición del punto decimal. Pulsando la tecla variamos la posición del punto decimal. Introducimos el factor multiplicador y el factor divisor, que afectaran al número de cuentas variando el valor a visualizar.
-
Página 22: Configuración Alarmas
CONFIGURACIÓN ALARMAS -22-... - Página 23 Valor de referencia. En este punto se selecciona el valor de referencia de la alarma, introduciendo el valor numérico. Tipo de Comparación. Especifica si el disparo se producirá al superar ó bajar del valor de consigna programada. Tipo de Control. Se especifica si el control se realiza automáticamente o manualmente.
-
Página 24: Instrumentación Digital Programable
INSTRUMENTACIÓN PROGRAMABLE Gama de digitales Presentamos una completa Completamente programables. gama de Altas prestaciones. instrumentos Facilidad de uso. digitales de Robustez en diseño. altas Tarjeta de prestaciones 2 relés. Tarjeta de 4 relés. Tarjeta con salida analógica Comunicaciones Royal RS232 y RS485. Medida de tensión, corriente y frecuencia de red. -
Página 25: Guía De Selección
GUÍA DE SELECCIÓN DH96 D.C. DH96 A.C. DH96 BG. DH96 CPM DH96 FT DH96 CT ROYAL A1 ROYAL A2 ROYAL A3 ROYAL A4 ROYAL A5 V c.c. A c.c. V ef. V c.a. V ef. A c.a. CUADRANTES CUADRANTES CUADRANTES CUADRANTES CUADRANTES CUADRANTES... -
Página 26: Notas
NOTAS -26-...
