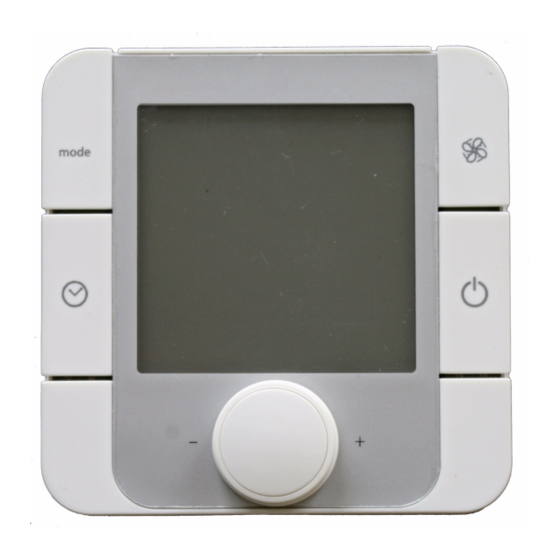

- Página 1 Smart-RTC Instrucciones de montaje RT Econ U y uso RT Econ A RTH Econ U RTH Econ A Regulador de temperatura ambiente para la conexión al controlador de la bomba de calor (RTH con sensor de humedad) N° de referencia : 452114.66.73 FD 9408...
-
Página 3: Tabla De Contenido
Smart-RTC Índice Leer inmediatamente ......................... ES-2 1.1 Informaciones importantes ........................ES-2 1.2 Uso conforme ............................ES-2 1.3 Disposiciones legales y directivas ......................ES-2 General ............................ES-2 Volumen de entrega ........................ES-3 3.1 RT(H) Econ U ............................ES-3 3.2 RT(H) Econ A ............................ES-3 Montaje............................ES-3 4.1 General ..............................ES-3 4.2 Montaje RT(H) Econ U .........................ES-3 4.3 Montaje RT(H) Econ A..........................ES-4... -
Página 4: Leer Inmediatamente
Smart-RTC Leer inmediatamente 1.1 Informaciones importantes ATENCIÓN! ATENCIÓN! ¡Durante la puesta en servicio deben tenerse en cuenta las disposiciones El controlador de la bomba de calor y los módulos de ampliación no se de seguridad de cada país, aquellas correspondientes a la normativa VDE deben desconectar de la tensión para garantizar la función anticonge- 0100, así... -
Página 5: Volumen De Entrega
Smart-RTC Volumen de entrega 3.1 RT(H) Econ U Volumen de entrega: 2 tornillos para la fijación en caja empotrada Instrucciones de montaje y uso Smart-RTC para montaje empotrado 3.2 RT(H) Econ A Volumen de entrega: 2 tornillos y 2 tacos para el montaje en pared ... -
Página 6: Montaje Rt(H) Econ A
Smart-RTC 4.3 Montaje RT(H) Econ A El RT(H) Econ A se monta directamente en la superficie de la el tornillo A3. Ahora girar el soporte en función de la posición de pared. (dimensiones del equipo véase capítulo Anexo cap. 2.2 .) montaje y volver a fijar con el tornillo A3. -
Página 7: Conexión Eléctrica
Smart-RTC 4.4 Conexión eléctrica ATENCIÓN! Los trabajos de instalación eléctrica solamente deben ser realizados por un electricista. Comprobar la ausencia de tensión antes de realizar cual- quier trabajo de conexión eléctrica. 4.4.1 Alimentación eléctrica La alimentación eléctrica del equipo se conecta a los bornes L y N (1~ /N, 230 V, 50 Hz) por medio de un cable de 2 hilos que debe ser confeccionado por el propietario. -
Página 8: Puesta En Servicio
Smart-RTC Puesta en servicio NOTA por temperatura ambiente) en Ajustes del menú Instalador y des- pués el sensor de temperatura en Smart-RTC (Ajustes - Primer Para que se inicie correctamente la comunicación entre el controlador de circuito de calefacción - Sensor de temperatura). la bomba de calor y el Smart-RTC, es preciso realizar un único reinicio en el controlador de la bomba de calor y en el Smart-RTC mediante la Cuanto más grande sea la diferencia entre la temperatura am-... -
Página 9: Descripción Del Funcionamiento
Smart-RTC Descripción del funcionamiento 7HFOD GH VHOHFFLyQ 7HFOD GH VHOHFFLyQ 0RGR RSHUDWLYR³ &DOHQWDPLHQWR UiSLGR 7HFOD GH VHOHFFLyQ %ORTXHR GH WHFODV 7HFOD GH VHOHFFLyQ +RUD 7HPSHUDWXUD H[WHULRU 3XOVDGRU JLUDWRULR $MXVWH GH ORV YDORUHV QRPLQDOHV Fig. 5.1: Descripción de la función de las teclas 0RGR RSHUDWLYR $XWRPiWLFR ,QGLFDFLyQ 3UHSDUDFLyQ GH DJXD FDOLHQWH PLQ FDOHQWDPLHQWR UiSLGR... - Página 10 Smart-RTC ES-8 452114.66.73 · FD 9408...
-
Página 11: Anexo
Smart-RTC Anexo Datos técnicos del equipo......................A-II Dimensiones en milímetro......................A-II 2.1 RT Econ U / RTH Econ U ........................A-II 2.2 RT Econ A / RTH Econ A ........................A-III 452114.66.73 · FD 9408... -
Página 12: Datos Técnicos Del Equipo
Smart-RTC 1 Datos técnicos del equipo Tensión de alimentación 230 V AC 50 Hz Gama de tensión 195 hasta 253 V AC Consumo de potencia 2 VA Modo de protección según norma EN 60529 IP 20 Temperatura de trabajo -10 °C hasta +60 °C; 10 % hasta 90 %rH Temperatura de almacenaje -20 °C hasta +70 °C;... -
Página 13: Rt Econ A / Rth Econ A
Smart-RTC 2.2 RT Econ A / RTH Econ A 452114.66.73 · FD 9408 A-III... - Página 14 Smart-RTC A-IV 452114.66.73 · FD 9408...
- Página 15 Smart-RTC 452114.66.73 · FD 9408...
- Página 16 Condiciones de garantía y dirección del servicio de atención al Sujeto a cambios y susceptible de contener errores. cliente, véanse instrucciones de montaje y uso de la bomba de calor.
