7. Asegure el detector de humo a la campana con dos tornillos
de lámina de acero de #10-16 x 3/4' provistos.
Nota: A fin de realizar la última parte de esta operación, será
necesario remover el filtro del alivio barométrico, abrir la
compuerta de alivio barométrico, y acceder con la mano
dentro de la salida de alivio barométrico para poder
conectar el codo de cobre de extracción, al tubo de
extracción del detector de humo.
8. Conecte la extensión del codo de plástico (sin el tubo de
vinilo unido que fuera instalado en el Paso 5), al tubo de
entrada del detector de humo y empújelo sobre la sección
de tubo de vinilo unido al tubo de entrada.
9. Refiérase a la Figure 24, p. 33
cables del detector de humo del aire de retorno, al cableado
preformado de la unidad.
10. Esto completa la instalación del detector de humo del aire
de retorno. Si los filtros de aire y/o filtro del alivio
barométrico fueron removidos para facilitar la instalación
del detector de humo, deben ser reinstalados en este
momento.

Flujo de aire y muestreo

Refiérase a las instrucciones a continuación respecto del
flujo de aire para asegurar que el detector de humo del aire
de retorno funcionará apropiadamente.
Importante: El detector de humo del aire de retorno está
diseñado para apagar la unidad si se
detecta humo en la corriente de aire de
retorno. Esta función se realiza mediante el
muestreo del flujo de aire que entra a la
unidad en la abertura del aire de retorno.
Siga las instrucciones provistas debajo para
asegurar que el flujo de aire a travbés de la
unidad es suficiente para un muestreo
adecuado. Si no se siguen estas
instrucciones el detector de humo no podrá
realizar su función de diseño.
A fin de que el detector de humo en el aire de retorno
pueda detectar humo apropiadamente en la corriente del
aire de retorno, la velocidad del aire que entra a la unidad
debe ser de entre 500 y 4000 pies por minuto.
Notas:
• El flujo de aire a través de la unidad se ve afectado por la
cantidad de tierra y escombros acumulados en el
serpentín interior y en los filtros. Para asegurar que el flujo
de aire a través de la unidad es adecuado para un
muestreo apropiado por el detector de humo del aire de
retorno, se debe cumplir con los procedimientos de
mantenimiento que incluye los intervalos recomendados
para el cambio de filtro y limpieza del serpentín, según sea
requerido.
• Se deben realizar revisiones periódicas y procedimientos
de mantenimiento en el detector de humo para asegurar
que funcionará apropiadamente. Para instrucciones
detalladas respecto de estas verificaciones y
procedimientos, refiérase a las instrucciones de
instalación y mantenimiento del detector de humo que se
RT-SVX33G-EM
para ver las conexiones de
Opciones Montadas de Fábrica
encuentran en el paquete de literatura que acompaña la
unidad.
Importante: Refiérase a la literatura de servicio
proporcionada para pruebas y otra
información acerca del detector de humo o
bien si se detectara algún problema.

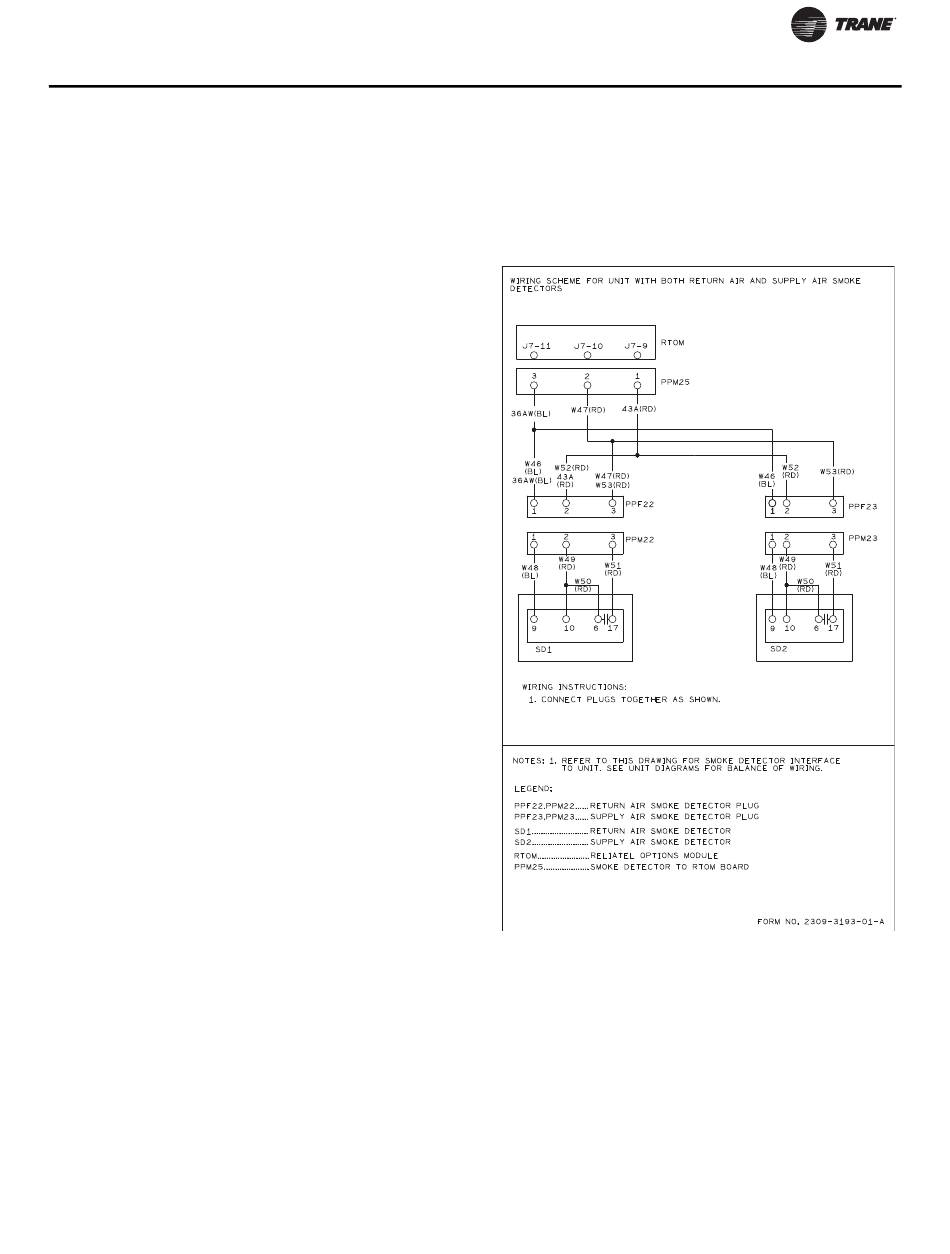

Figura 24. Diagrama de cableado del detector de humo
