Resumen de contenidos para Extech Instruments EX730

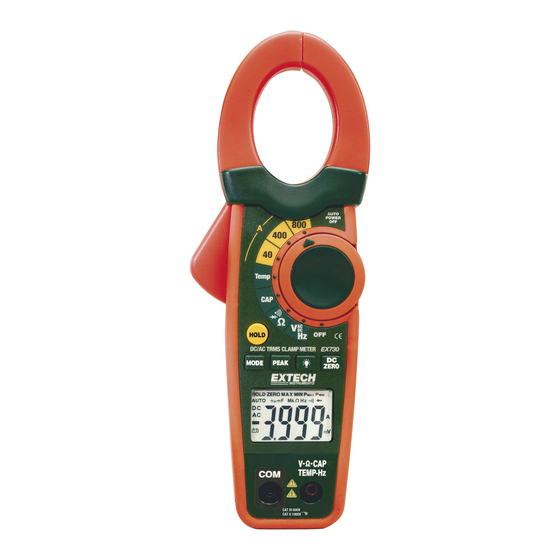

- Página 1 Manual del operador Pinzas amperimétrica CA/CD RMS real 800ª Modelo EX730...
-
Página 2: Introducción
La marca UL no indica que este producto ha sido evaluado en cuanto a precisión Función Entrada máxima A CA, , A CD 800A CD/CA V CD, V CA 600V CD/CA Resistencia, capacitancia, frecuencia, prueba de 250V CD/CA diodo Temperatura 60V CD, 24V CA EX730-EU-SP-3.2-3/12... - Página 3 Las baterías dañadas o vencidas pueden causar cauterización al contacto con la piel. Por lo tanto, es recomendable usar siempre guantes para tales casos. • Verifique que las baterías no están en corto. No deseche las baterías en fuego. EX730-EU-SP-3.2-3/12...
-
Página 4: Descripción Del Medidor
Ω Ohmios (Resistencia) Amperios (Corriente) Farad (Capacitancia) Hertzio (Frecuencia) ° ° Unidades Fahrenheit y Celsius (Temperatura) n, m, μ, M, k Prefijos de unidad de medida: nano, mili, micro, mega y kilo •))) Prueba de continuidad Prueba de diodo EX730-EU-SP-3.2-3/12... -
Página 5: Operación
Use el botónMODE para seleccionar CA o CD Presione el botón DC ZERO para restaurar el indicador a cero(solo EX730, CD). Presione el gatillo para abrir la quijada. Encierre totalmente un conductor. Para obtener resultados óptimos, centre el conductor en las quijadas. -
Página 6: Medición De Resistencia
Toque las puntas de las sondas a través del circuito o parte bajo prueba. Lea la frecuencia en la pantalla. La pantalla indicará el valor y punto decimal correcto. Presione y sostenga de nuevo el botón MODE para regresar a modo voltaje. EX730-EU-SP-3.2-3/12... -
Página 7: Medidas De Temperatura
Si una lectura indica un valor (típicamente entre 0.400V a 0.900V) y la otra lectura indica "OL", el diodo es bueno. Si ambas lecturas indican "OL", el dispositivo está abierto. Si ambas lecturas son muy pequeñas o indican "0", el dispositivo tiene corto. EX730-EU-SP-3.2-3/12... -
Página 8: Retención De Datos
Con el fin de conservar la carga de la batería, el medidor se apagará automáticamente después de aproximadamente 25 minutos. Para encender de nuevo el medidor, gire el selector de función a la posición OFF: y enseguida a la función deseada. EX730-EU-SP-3.2-3/12... -
Página 9: Especificaciones
4.000 kHz ± (1.5% + 2d) Frecuencia Sensibilidad: 100V (<50Hz); 50V (50 a 400Hz); 5V (401 a 4000Hz) ° ° -4 a 1400 ± (3%lect + 9 Temperatura ° ° -20 a 760 ± (3%lect + 5 EX730-EU-SP-3.2-3/12... - Página 10 229 X 80 X 49mm (9.0 X 3.1 X 2.0"); 10.7 oz. (303g) Seguridad Para uso en interiores y en conformidad con los requisitos de doble aislante IEC1010-1 (2001): EN61010-1 (2001) Categoría III de sobre voltaje 600V y categoría II 1000V, grado de contaminación 2. EX730-EU-SP-3.2-3/12...
-
Página 11: Mantenimiento
Cumpla las estipulaciones legales vigentes respecto al desecho del dispositivo al final de su vida útil. Copyright © 2012 Extech Instruments Corporation (a FLIR company) Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio.
