4.27 Los Formatos de Página de Sonda
El Menú Páginas le presenta los tres formatos de Página de Sonda. Para acceder a este
Menú, pulse PAGES y con flecha arriba o abajo seleccione la que desea y pulse EXIT.
4.27.1

Pantalla Sonda Total

Este es el modo de presentación por defecto que se visualiza cuando la unidad se pone en
funcionamiento por vez primera o cuando restablecemos los valores de fábrica.
La señal del fondo se va desplazando a lo ancho de la pantalla, de derecha a izquierda. Las
escalas de profundidad se visualizan en la parte derecha de la pantalla. La línea, situada en la
parte superior de la pantalla, representa la superficie. La profundidad del fondo y la
temperatura del agua (en el caso de los equipos que tengan instalado un sensor de
temperatura o un transductor con sensor interno) se reflejan en la esquina superior izquierda
de la pantalla.
La Barra FasTrack aparece justo a la derecha de la
escala. Esta barra convierte todos los ecos en barras
horizontales y actúa a modo de replicador. La Barra de
Zoom, situada en el extremo de la derecha, muestra el
área aumentada –si hemos aplicado la Función Zoom-.

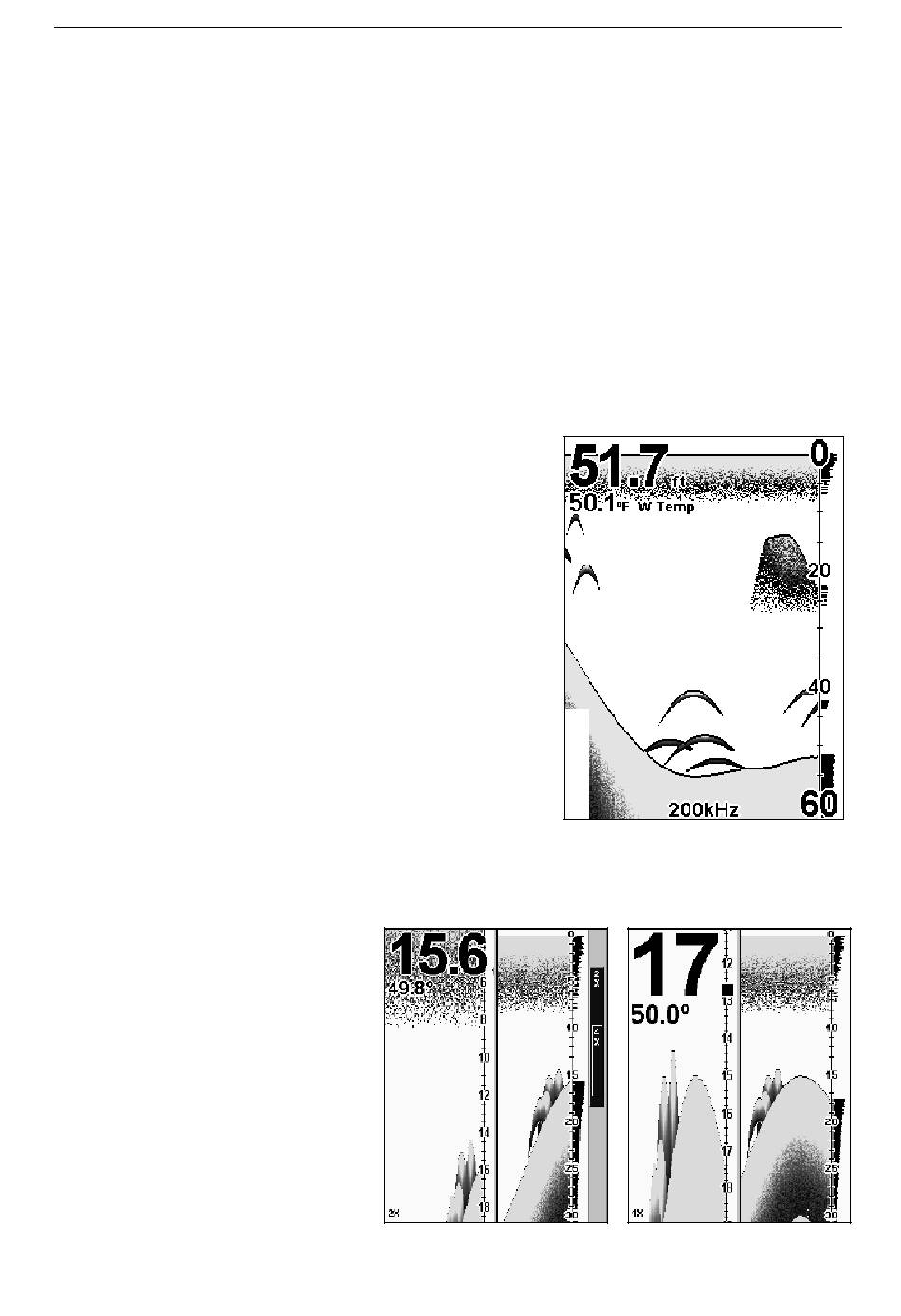

A la izquierda: Página Sonda Total con Datos
Superpuestos de profundidad y temperatura del agua,
cada uno de ellos ajustado a un tamaño de fuente distinta
4.27.2

Partir Pantalla de Sonda

En una presentación Pantalla Partida, la parte sumergida desde la superficie hasta el fondo, se
sitúa en el margen derecho de la pantalla. En el margen izquierdo de la pantalla se ve una
versión ampliada de la imagen de la derecha. El rango de zoom aparece en la esquina inferior
izquierda.
Página Sonda Partida con Zoom. La
imagen de la izquierda refleja –en la
parte izquierda- una ventana con
ampliación 2X. La franja de la
derecha está ampliada a 4X. El dato
de profundidad superpuesto está
ajustado al tamaño de fuente por
defecto; el tamaño de fuente del
dato de temperatura del agua está
ajustada a tamaño mediano
70
