Genel düzen
Ekran boyutunu ve projeksiyon mesafesini belirlemek için bu kılavuzun
arkasındaki T-1 / T-3 arası tablolara ve aşağıdaki bilgilere başvurun.
Tabloda gösterilen değerler tam boy ekran için hesaplanmıştır.
Hava çıkış delikleri ile duvarlar arasında en az 50cm ve hava giriş delikleri ile
duvarlar arasında en az 30cm boşluk bırakın. Aşağıdaki şekilde projektörün
önünde, arkasında ve üstünde yeterli boşluk bırakıldığını kabul edin.
En az 50cm
Hava giriş kanalları ile duvarlar arasında en az 30cm boşluk bırakın. Aşağıdaki
şekilde projektörün önünde, yanlarında ve üstünde yeterli boşluk bırakıldığını
kabul edin.
(sonraki sayfadan devam eder)
LW502/LWU502/LX602 Kullanma Kılavuzu (özet)
020-001101-03 Rev. 1 (02-2018)
Yükseltici ayakları
Hava çıkış
delikleri
En az 30cm
Hava giriş
delikleri
Projektörün
en üst kısmı
Projektörün en
alt kısmı
En az 30cm

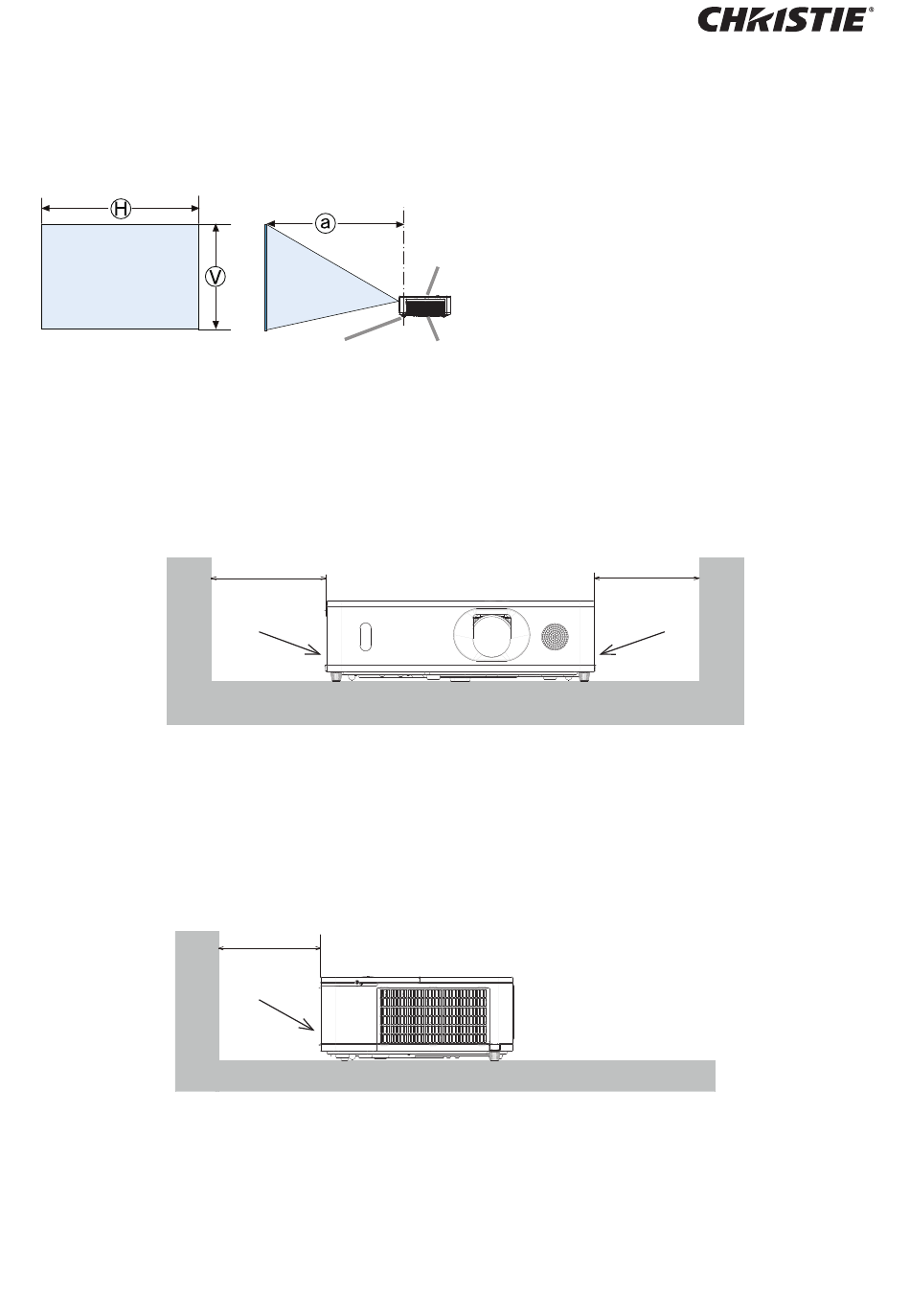

Ⓗ × Ⓥ : Ekran boyutu
ⓐ : Projeksiyon mesafesi
Hava giriş
delikleri
6
