Festo VACC-P3-0.09-K4-1-EX4A Manual De Instrucciones

Válvula servopilotada
VACC-P3-0.09-K4-1-EX4A
II 2G Ex ia IIC T6, T5 Gb
II 2D Ex ia IIIC T85 °C, T125 °C Db
Condiciones de funcionamiento EX
(Manual original)

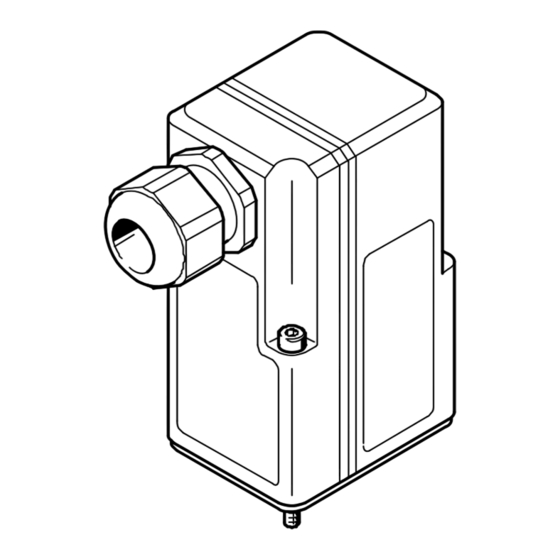

Válvula servopilotada VACC-P3-0.09-K4-1-EX4A
Todos los documentos disponibles sobre el producto è www.festo.com/pk
Nota
Las especificaciones técnicas del producto pueden presentar valores distintos
en otros documentos. En caso de funcionamiento en atmósfera potencialmente
explosiva, siempre tendrán prioridad las especificaciones técnicas del presente
documento.
1 Funcionamiento
La válvula servopilotada se compone de una válvula reguladora de presión y una
válvula normalmente cerrada de 3/2 vías pilotada por una electroválvula
normalmente abierta de 2/2 vías. A través de la interfaz neumática entre la válvula
servopilotada y la electroválvula, la válvula servopilotada puede girarse 180° y/o
cambiarse.
2 Aplicación
• La válvula servopilotada sirve, conforme a lo previsto, para el servopilotaje
de electroválvulas de Festo.
• Hacer funcionar el aparato únicamente con aire comprimido.
• El dispositivo no es adecuado para ser utilizado con otros fluidos.
• El aparato puede utilizarse bajo las condiciones de funcionamiento
especificadas en las zonas 1 y 2 de atmósferas de gas potencialmente
explosivas, así como en las zonas 21 y 22 de atmósferas de polvo
potencialmente explosivas.
Nota
Identificación X: Condiciones especiales
• La válvula servopilotada debe protegerse de cargas electrostáticas de manera
eficaz.
• Como fluido utilizar exclusivamente gases no combustibles.
• Utilizar únicamente electroválvulas autorizadas.
• El margen de aplicación depende de la temperatura ambiente.
• El dispositivo debe conectarse a un circuito de corriente intrínsecamente seguro
certificado Ex ia o bien Ex ib.
3 Requisitos para el uso del producto
• El montaje y la puesta a punto solo debe ser realizado por electricistas
especializados y cualificados y según las instrucciones de utilización.
• Utilizar el aparato únicamente en su estado original sin realizar modificaciones
no autorizadas. Cualquier manipulación no realizada por el fabricante conllevará
la anulación de la certificación.
Festo AG & Co. KG
Ruiter Straße 82
73734 Esslingen
Alemania
+49 711 347-0
www.festo.com
8069401
1703a
[8069404]
. . . . . . . . . . . . . . . . . . . . Español
4 Montaje
1
Válvula servopilotada VACC-P3
2
Protección de escape VABD
Fig. 1
4.1 Parte neumática
1. Montar los cables de conexión y los racores adecuadamente. Antes de la puesta
a punto retirar los residuos tales como virutas, óxido y agua.
2. Despresurizar los conductos de aire comprimido.
3. Utilizar únicamente racores con pivotes roscados cilíndricos y anillo obturador
o anillo cortante.
4. No utilizar PTFE ni fibras de cáñamo en las roscas.
5. Colocar todos los anillos obturadores suministrados con el juego de fijación
NAMUR entre la electroválvula y el actuador o placa de montaje.
6. Si la conexión 1 con señal de regulación < 2 bar, entonces se debe suministrar
energía auxiliar > 2 bar en la conexión 12.
7. No utilizar lubricantes ni agentes antifricción.
8. El punto de condensación del aire comprimido debe estar por debajo de la
temperatura de funcionamiento más baja especificada del equipo.
9. Utilizar un adaptador de filtro NPFV-AF-G14-G14-MF o NPFV-AFG14-N14-MF.
10.Utilizar protección de descarga.
VABD-D3-SN-G14 para G1/4 y 1/4NPT
VABD-D3-SN-N12 para G1/2 y 1/2NPT
Esquema de conexiones neumáticas
4.2 Parte eléctrica
1. Abrir la caja del borne.
2. Para el racor de cables montado M 20 x 1,5 utilizar únicamente cables sin
protección con diámetro exterior de 5 ... 9 mm.
3. Conectar los cables eléctricos a bornes: polaridad indistinta.
4. Conectar a la tensión de alimentación con un cable bifilar (sección de cobre
de máx. 1,5 mm²). El cable debe ser adecuado para las temperaturas ambientes
correspondientes. Calentamiento propio despreciable en la entrada de cables.
5. Utilizar prensaestopas.
6. Cerrar la caja del borne (2 ... 3 Nm).
Esquema de conexiones eléctricas
Nota
El revestimiento de la superficie de las electroválvulas no conduce la elec­
tricidad.
• Tomar las medidas de montaje necesarias para garantizar que haya una
conexión equipotencial.
1
2
3
4
3
Electroválvula VOFC
4
Adaptador de filtro NPFV
