Control de radio universal

Publicidad

Enlaces rápidos

ADVERTENCIA
ADVERTENCIA
Para prevenir LESIONES GRAVES o MUERTE posible por electrocución:
• Asegurase que la electricidad no está conectada ANTES de instalar el
receptor.
Para evitar posibles LESIONES GRAVES o INCLUSO LA MUERTE con el
movimiento del portón o la puerta de garaje.
PRECAUCIÓN
• Mantener SIEMPRE los controles remotos fuera del alcance de los niños.
No permitia NUNCA que los niños operen, o jueguen con transmisores
de control remoto.
• Activar la entrada o puerta SÓLO cuando pueda verse claramente, esté
bien ajustada, y no haya obstrucciones en el recorrido de la puerta.
• Mantener SIEMPRE la entrada o puerta del garaje a la vista hasta que
esté completamente cerrada. NUNCA permitia que alguien cruce la
trayectoria de una entrada o puerta móvil.
Montaje del Receptor
• Desenchufar el abre-puertas antes de proceder.
• Extender completamente el cable de la antena por debajo de la
casa según ilustrado.

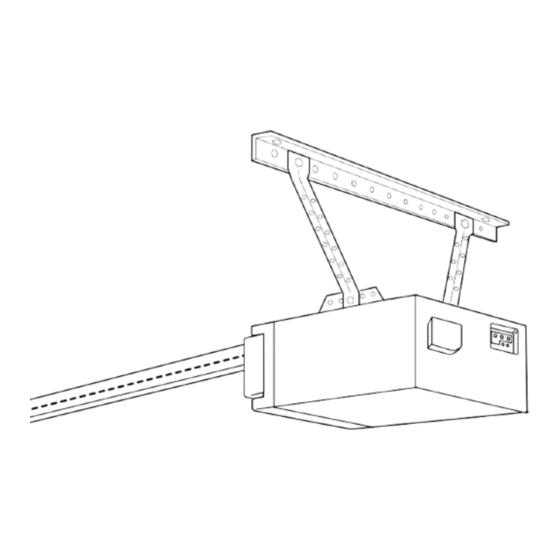

• El receptor puede montarse directamente en el abre-puertas de la
puerta con los broches provistos. Figura 1.
• Fijado a un cielo raso/pared interior del garaje con alambre de
timbre conectado (no provisto). Fijar el receptor al cielo raso o
pared interior del garaje con los tornillos para tabiques de yeso y
catón provistos. Figura 2.
NOTA: Se Requiere el Transformador Modelo 85 si el Abre-puertas
de Garaje Residencial es LiftMaster, Chamberlain o Sears.
Instalacion Usando Broches
Aflojar los tres terminales de tornillo del receptor (rotulados 1, 2 y 3)
Figura 1. Insertar un extremo de un broche de montaje debajo de
cada terminal. No ajustar en este momento.
Aflojar los tres tornillos terminales en el abre-puertas usado para los
controles de botones y electricidad para el radio.
Dejando el alambre de timbre a botón en su lugar, insertar los otros
extremos en los broches de montaje bajo los tornillos terminales del
abre-puertas.
NOTA: Si la secuencia numérica de los terminales del abre-puertas
no corresponde con el receptor, girar el receptor (de manera que la
parte postterior mire hacia afuera) y completar la conexión.
Volver a ajustar los terminales de tornillos del abre-puertas y
receptor. Reconectar la electricidad al abre-puertas. Debe
iluminarse la barra del receptor. En caso contrario, usar el
Transformador Modelo 85.
Instalacion Usando Alambre de Timbre
Fijar un extremo del alambre de timbre de 3 filamentos (no provisto)
a los terminales 1, 2 y 3, del receptor. Conectar el otro extremo de
los tres terminales del abre-puertas usados para la electricidad de
los controles de la botonera y del radio. Usar broches aislados para
asegurar el alambre del timbre entre al receptor y al abridor. Figura
2.
Reconectar la electricidad al abre-puertas. Debe iluminarse la barra
del receptor. Si no, usar el transformador Modelo 85.
Instalacion con el Transformador Modelo 85
Con el transformador, usar una conexión de 2 cables solamente.
Fijar el cable a los terminales 1 y 2 del receptor usados para el
botón de control. Enchufar el tranformador al receptor y al
tomacorriente de 120 voltios. Figura 3.
Control de Radio Universal
MANUAL DEL PROPIETARIO
Modelo 535LM SECURITY✚ Receptor Solamente
Modelo 535-2LM SECURITY✚ (Con 2 Controles Remoto)
Electricidad de radio
Terminales
del Abridor
2
Terminales
del Abridor
Electricidad
Botón
de radio
Terminales
del Abridor
1
Cable de Antena
Completamente Extendida
Botón
Común
3 2 1
®
Cable de Antena
Completamente
Extendida
Botón
3
Común
®
®

Publicidad

loading

Resumen de contenidos para Chamberlain liftmaster professional 535LM

  • Página 1 Común Terminales NOTA: Se Requiere el Transformador Modelo 85 si el Abre-puertas del Abridor de Garaje Residencial es LiftMaster, Chamberlain o Sears. 3 2 1 Instalacion Usando Broches ® Aflojar los tres terminales de tornillo del receptor (rotulados 1, 2 y 3) Figura 1.
  • Página 2 Si la potencia es diferente a la indicada en las especificaciones, se requiere el transformador Modelo 85 o 95. Transmisores accesorios — Series 50, 60, 70, 80 y 900. © 2003 The Chamberlain Group, Inc. 114A2764 Todos los Derechos Reservados...
