5.5. Conexión de los cables de alimentación
Este capítulo explica cómo conectar el cable de entrada/salida de CA a los
diferentes modelos de SAI y cómo conectar el SAI con el EBM.

5.5.1. Cableado de entrada/salida

Antes de cablear el SAI, el interruptor de entrada y el contactor de
retroalimentación deben configurarse para evitar la retroalimentación de energía a
la unidad. La etiqueta de advertencia de «peligro de tensión de retroalimentación»
debe añadirse al contactor o dispositivo de retroalimentación. Antes de operar, la
entrada del SAI debe estar cortada, y comprobarse la tensión en todos los bornes
para evitar cualquier tensión peligrosa. La corriente nominal del contactor de
retroalimentación debe ser mayor que la corriente nominal de entrada del SAI. Las

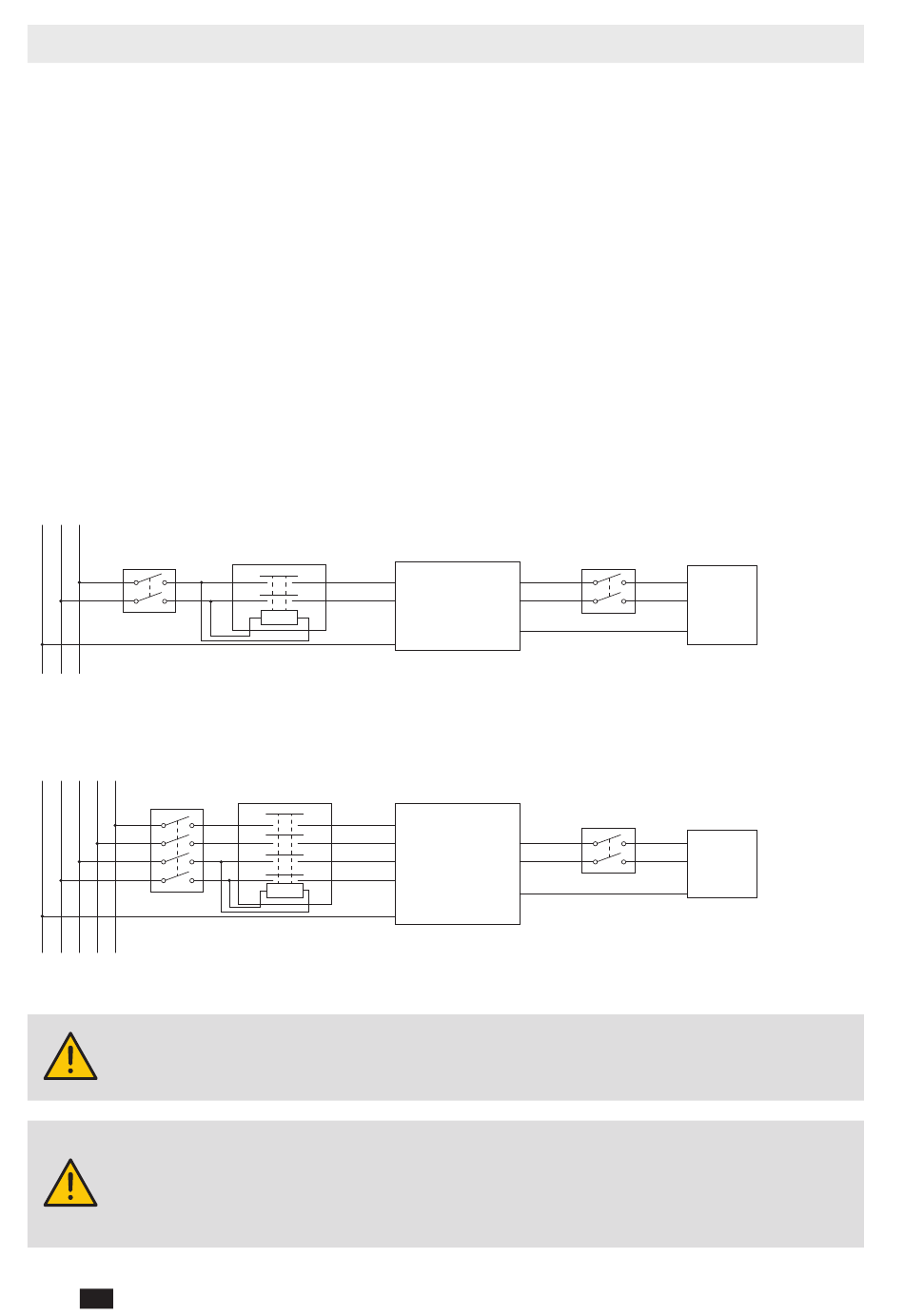

figuras de abajo muestran el sistema de cableado de la entrada y salida del SAI.
Sistema de entrada monofásica
Breaker
The breaker also can be
used as disconnect device
PE N L
Sistema de entrada trifásica
Breaker
The breaker also can be
used as disconnect device
PE N L1 L2 L3
¡Peligro! La corriente nominal del interruptor de alimentación de la
red eléctrica debe ser mayor que la corriente de entrada del SAI, de lo
contrario el interruptor de la red eléctrica puede arder
En el SAI de sistema de entrada trifásico, el bypass conecta directamente
la fase de entrada R a la salida: en esta condición, la carga está conectada
a una fase como en el SAI de sistema de entrada monofásico.
32 ES
Contactor AC Input
L
N
Coil
PE
Contactor
AC Input
L3
L2
L1
N
Coil
PE
AC Output Switch
L
N
UPS
PE
AC Output
Switch
L
N
UPS
PE
ITYS 6-10 kVA - 551431 A - SOCOMEC
L
User's
N
equipment
PE
L
N
User's
equipment
PE
