5
operaciones previas al uso
• Para efectuar cualquier operación o regulación, utilizar EXCLUSIVAMENTE agua
limpia, sin añadir ningún producto químico.
• Respetar la tensión de alimentación prevista.
• En el caso en que se hayan realizado soldaduras de arco voltaico, asegurarse que
la alimentación del dispositivo esté desconectada; eventualmente desconectar los
cables de alimentación.
• Los esquemas de conexión (Fig. 1, 2, 7a, 7b) se deben considerar puramente
indicativos, por lo tanto las operaciones de regulación estándar del grupo podrían
cambiar de acuerdo al dispositivo de mando usado.
• Para los detalles relativos a cualquier operación o regulación de las válvulas que
componen el grupo, consultar SIEMPRE el manual de uso y mantenimiento del
dispositivo de mando, que se suministra en dotación.
• Todas las válvulas eléctricas están dotadas de protecciones internas: en caso de
sobretensiones, se bloquea automáticamente el funcionamiento; para resetear las
válvulas, quitar la alimentación al grupo de mando durante aprox. 20 segundos.
• Los valores de presión (en el caso que se haya instalado un transductor de presión
en el grupo) se visualizan en el manómetro o en el dispositivo de mando.

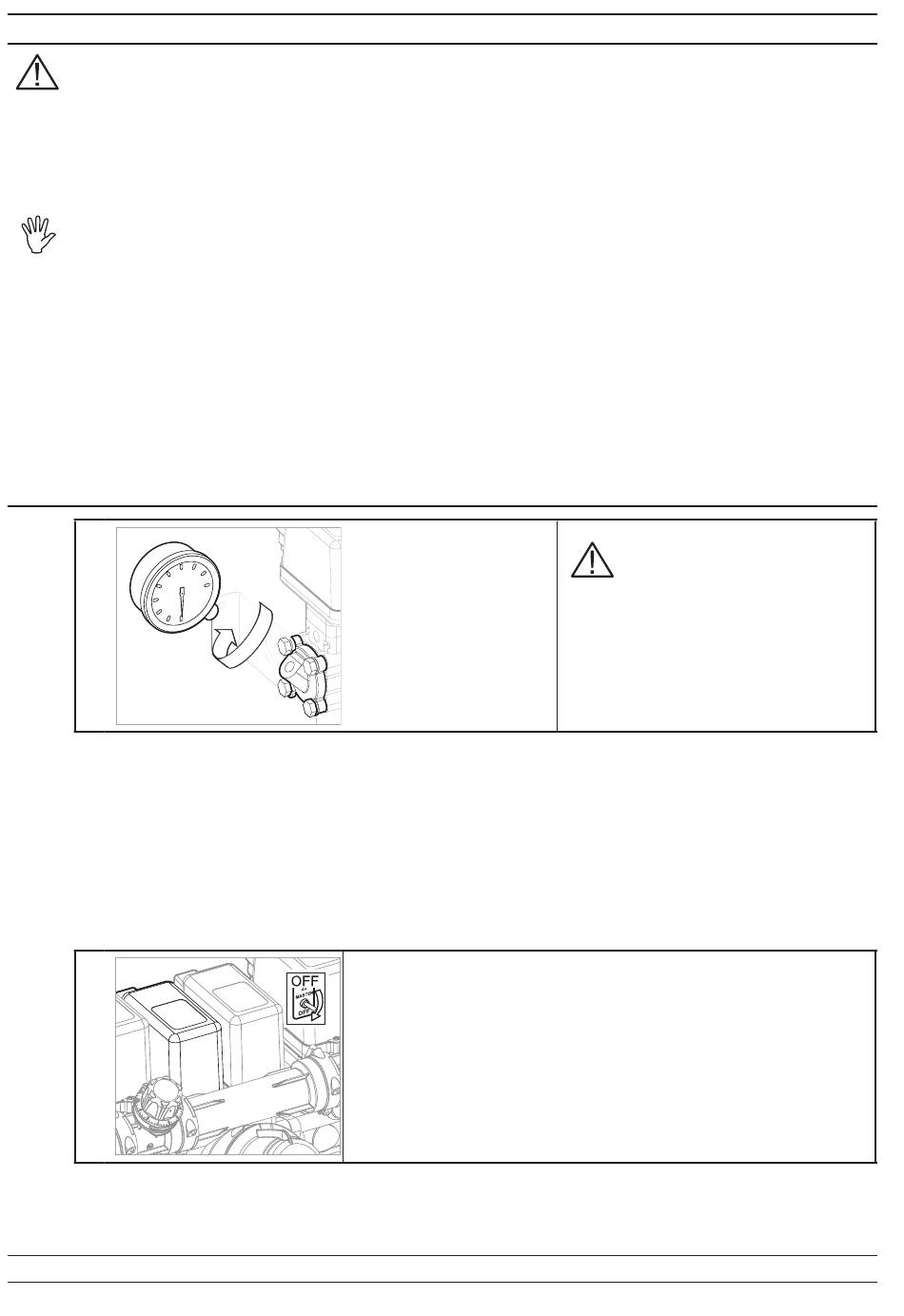

5.1
Regulaciones del grupo eléctrico antes del uso
1
• Manómetro:
Atornillarlo en el respectivo alojamiento de la brida porta-manómetro hasta bloquearlo, sin ajustar
excesivamente.
Utilizar manómetros ARAG con toma de sujeción de 1/4" M y fondo de escala apropiado para la
presión máxima de uso.
• Transductor de presión:
Utilizar transductores ARAG (cód. 466112.x00); para cualquier información relacionada con la in-
stalación, consultar el manual de instrucciones que se suministra en dotación con el dispositivo.
2
Montar el manómetro o el
transductor de presión en el
respectivo alojamiento de la
brida porta-manómetro.
Colocar la válvula general en posición de descarga accionando el cor-
respondiente conmutador en el dispositivo de mando (posición OFF).
14
Controlar que las juntas planas, que
se suministran en dotación con el
grupo de mando, estén colocadas
correctamente en el alojamiento de la
brida porta-manómetro.
• Brida de Latón = n°2 juntas
sIGuE
