Arranque rápido | Realizar medición
Medir el Centro de gravedad
Para medir un centro de gravedad se precisan como mínimo tres puntos de
medición. Para capturar puntos de medición puede emplear, p. ej., la herramienta
de medición Auto OED. Según los ajustes se distribuyen automáticamente varios
puntos de medición sobre todo el contorno.

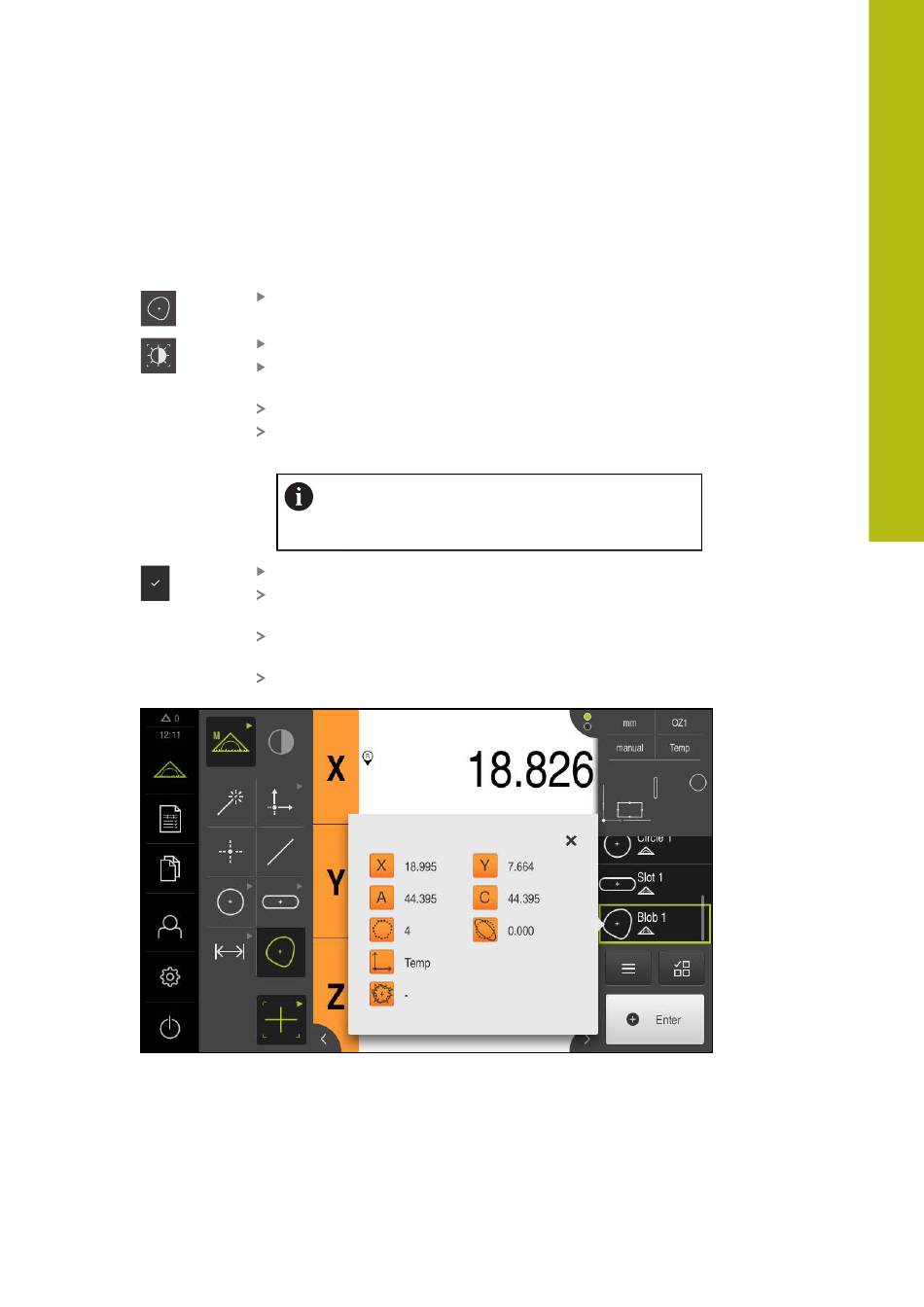

Figura 47: Elemento Centro de gravedad en la lista de elementos con Vista previa del
elemento
HEIDENHAIN | QUADRA-CHEK 2000 | Manual de instrucciones de uso | 06/2018
En la gama de geometrías, seleccionar Centro de gravedad
En la gama de herramientas, seleccionar Auto OED
Con el sensor OED, pasar varias veces por el borde del
centro de gravedad
Un nuevo elemento aparece en la lista de elementos
Cada vez que se sobrepasa el borde de referencia, se añade
un nuevo punto de medición
Distribuir los puntos de medición sobre el
contorno del elemento lo más repartidos que sea
posible.
En el nuevo elemento, pulsar Finalizar
A partir de los puntos de medición capturados y a partir de la
geometría seleccionada, se calcula un nuevo elemento
El centro de gravedad medido se visualiza en la vista previa
de elementos
Se muestra una vista previa del resultado de la medición
