Procedimientos de instalación ● KS15 y KS64 continuación
CONECTAR AL DRENAJE
La línea de drenaje típica corre a un desagüe del piso, drenaje de la lavadora, línea de alcantarillado sanitario con una
trampa-p, un drenaje del fregadero o un sumidero. PRECAUCIÓN: Verifique con todos los códigos de plomería locales
para asegurar una instalación adecuada en su área. Asegúrese de instalar el tamaño adecuado de la línea de drenaje
(consulte las especificaciones o el paso B a continuación para el tamaño).
A. Deslice una ½ "I.D. Tubo en la lengüeta de la manguera ubicada
en la parte posterior del cuerpo de control de la válvula, (es
posible que desee asegurar el tubo con una abrazadera de
manguera, siempre). Conecte el tubo al drenaje de drenaje
suministrado con su lazo de pre cableado. (Vea la Figura 1-5.)
Algunos pre-plumb pueden proveer un tubo de desagüe ABS para
ejecutar la línea de drenaje.
PRECAUCIÓN: Asegúrese de que la línea de drenaje se descargue
correctamente en un desagüe para evitar inundaciones. Se
requiere un entrehierro entre la línea de drenaje y el desagüe
(alcantarillado). Esto evita un efecto sifón y una contaminación
inversa.
B. Si se dan las siguientes condiciones, se recomienda aumentar el
tubo de drenaje de ½ "a ¾" de diámetro:
El recorrido de la línea de drenaje es de más de 20 '.
•
• El recorrido vertical de la línea de drenaje tiene más de 10 pies de alto con una presión de entrada de
agua de 60 PSI. (Puede aumentar o disminuir la altura de la carrera 2 pies por 10 PSI en cualquier
dirección, es decir, 12 pies de carrera vertical con 70 PSI o 8 pies de carrera vertical con 50 PSI).
• Las velocidades de retro lavado superan las 5 gpm (ver hoja de especificaciones).
CONECTE LA LÍNEA BRINE
B. Conexión de la línea de salmuera
1. Como muestra la Figura 1-6; Deslice la tuerca de
salmuera en la tubería de salmuera de 3/8 ".
2. Instale la pantalla del filtro / férula en el extremo
del tubo de la salmuera.
3. Inserte el tubo en el conector de salmuera y apriete
la tuerca de salmuera al conector de salmuera.
tuerca
Nota: Los pedazos incluidos en la
pequeña bolsa de plástico pegada a
V3218-12
Pantalla / virola
DLFC
Conector
Tuerca articulada

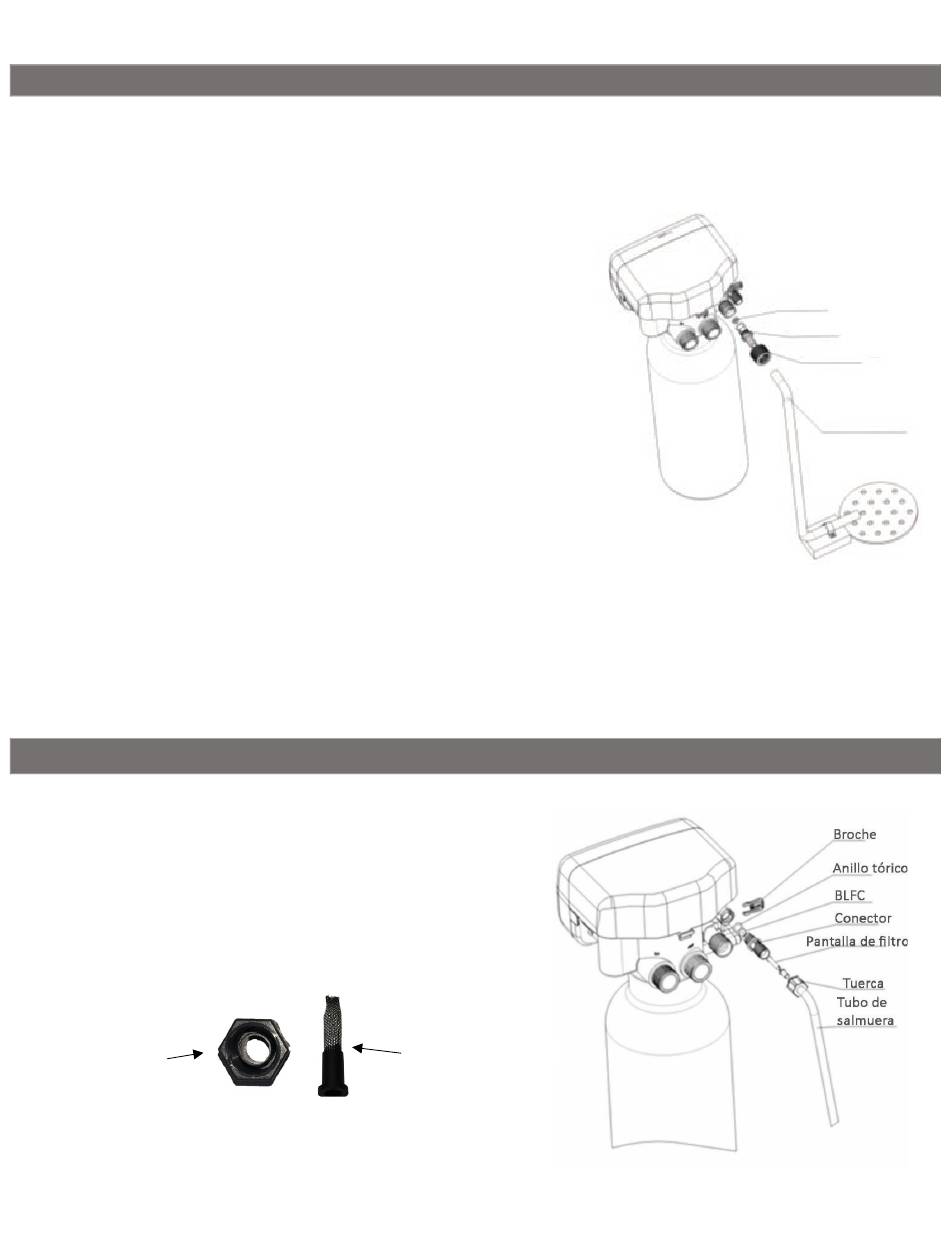

Figura 1-5
Figura 1-6
