Ensamblaje de bomba secundaria

1. Retire la bomba (G).
2. Retire el tornillo de control de agua (K) del inyector Venturi (L).
3. Deslice los dos empaques (S) en las cavidades del inyector Venturi (L).
4. Deslice la extensión Venturi (P) sobre el inyector Venturi (L).
5. Retire la tapa de la base de soporte (A) justo debajo de la bomba (G) desenroscando el
anillo de compresión (A.1).
6. Inserte el empaque (Q) en el anillo de compresión (A.1).
7. Vuelva a colocar la bomba (G) insertando la extensión Venturi (P) en la base (A) asegurando
el contacto con el empaque (Q) y asegúrela firmemente con el anillo de compresión (A.1).
8. Apriete el anillo de compresión que une la bomba (G) de nuevo en la columna de reacción
(C).
9. Conecte la bomba secundaria (O) con la manguera de conexión (R) al conector de entrada
(C.1) y asegure la manguera con clips (T) como se muestra en la Figura 5.

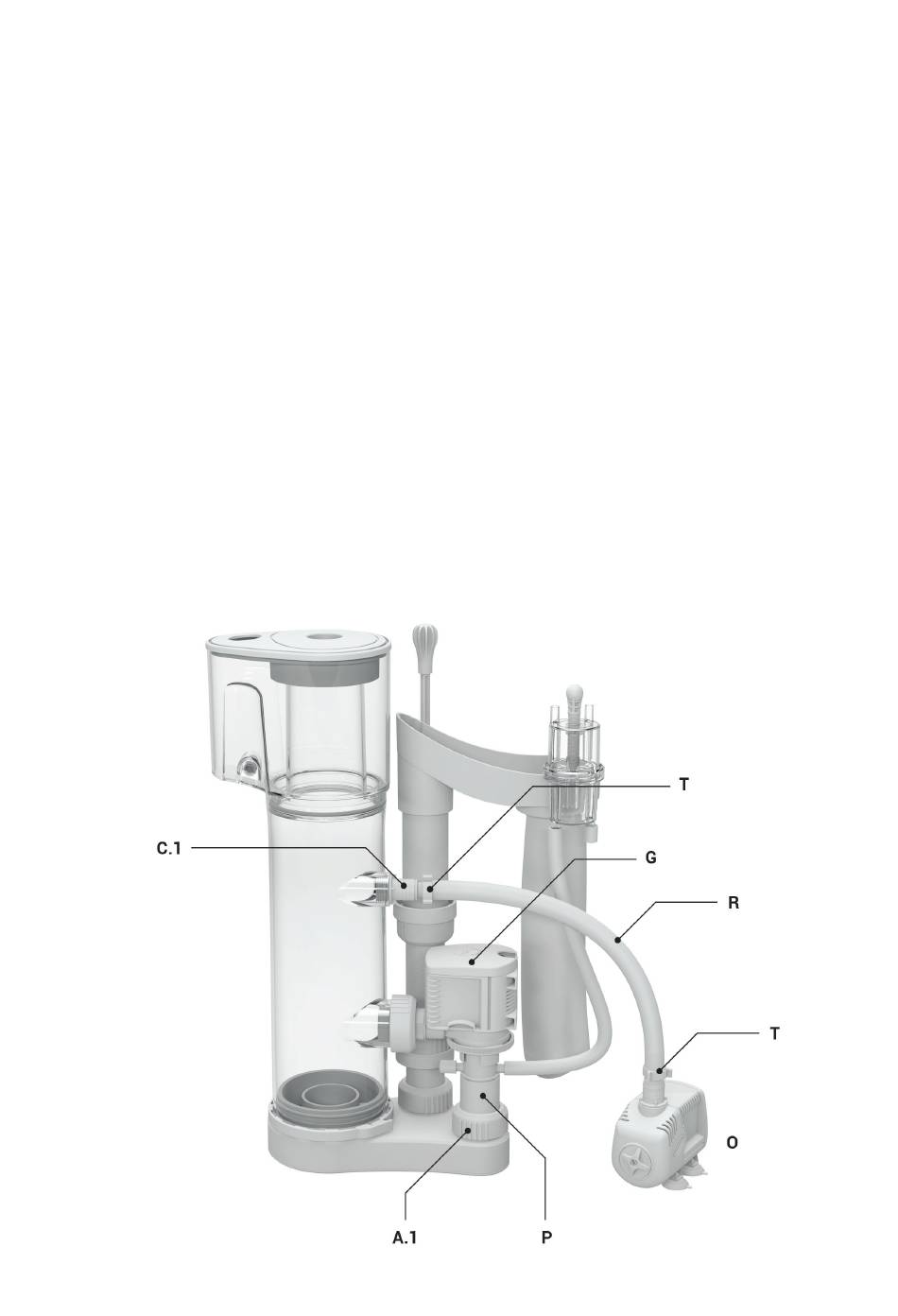

Figura 5
