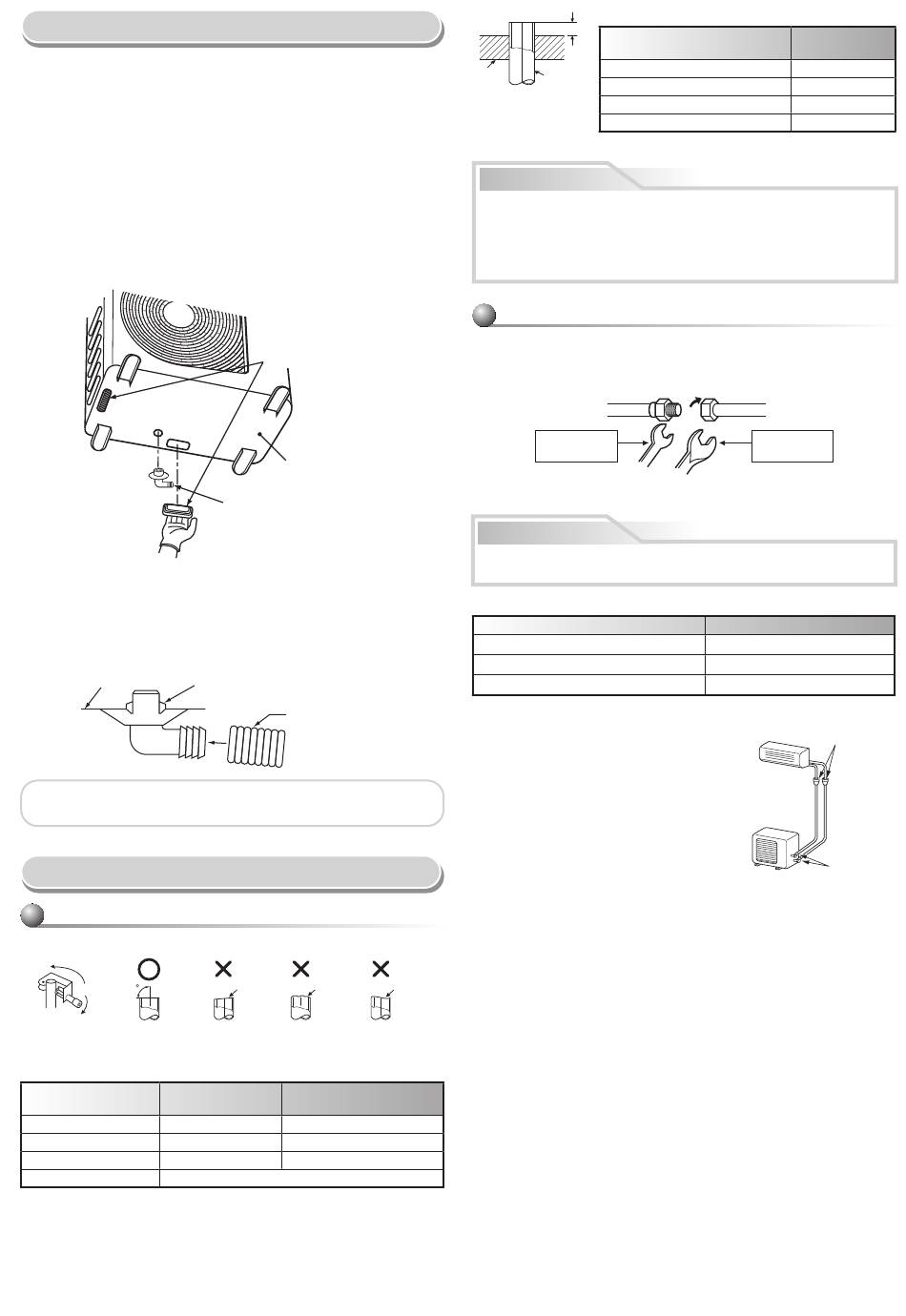

Drenaje del Agua

• Los orifi cios de la placa base de la unidad de exterior tienen como
fi n vaciar toda el agua descongelada durante el funcionamiento de la
calefacción.
Si es necesario un drenaje centralizado al instalar la unidad en un balcón
o una pared, siga estos pasos para vaciar el agua.
1. Instale tapones de goma impermeables en los 2 orifi cios ovalados de
la placa base de la unidad de exterior. [Cómo instalar tapones de goma
impermeables]
1) Coloque cuatro dedos en cada tapón e inserte los tapones en los
orifi cios de drenaje de agua presionándolos hasta encajarlos desde
abajo de la placa base.
2) Presione hacia abajo en las circunferencias exteriores de los tapones
para garantizar que han quedado bien apretados. (El agua podría
gotear si los tapones no se insertan bien, si las circunferencias
exteriores están levantadas o si los tapones hacen tope contra otro
elemento.)
2. Instale la boquilla de drenaje y una manguera de tipo estándar, de venta en
comercios, (con diámetro interior de 16 mm) y vacíe el agua.
(Para conocer la posición en la que se instala la boquilla de drenaje, consulte
el diagrama de instalación de las unidades de interior y exterior).
• Compruebe que la unidad de exterior está horizontal, y pase la manguera
de drenaje hacia abajo ligeramente doblada pero de modo que quede lo
sufi cientemente estirada.
Placa de instalación Boquilla de drenaje
No use una manguera de jardín ni mangueras que puedan aplastarse y
evitar que el agua se vacíe.
Conexión de la Tubería Refrigerante
Abocinado
1. Corte la tubería con un cortatubos para tubería.
90
2. Inserte una tuerca y abocine la tubería.
• Margen de proyección de ensanchamiento : A (Unidad : mm)
RIDGID (tipo embrague)
Diámetro externo Herramienta
de tubería de cobre R32 utilizada
Ø6,35
Ø9,52
Ø12,70
Espesor de tubos
Tapones de goma
impermeables (suministrados
con la unidad de exterior)
Placa de instalación
Boquilla de drenaje
Manguera de drenaje de
tipo estándar, de venta en
comercios
Oblicuidad Aspereza Deformación
Herramienta
convencional utilizada
0 a 0,5 1,0 a 1,5
0 a 0,5 1,0 a 1,5
0 a 0,5 1,0 a 1,5
0,8 mm o más
IMPERIAL (tuerca de tipo mariposa)
A
Diámetro externo de tubería
Pinza
Tubería
PRECAUCIÓN
• No rasque la superfi cie interior de la parte acampanada al quitar
rebabas.
• El procesamiento acampanado bajo la condición de arañazos en la
superfi cie interior del procesamiento acampanado provocará fugas de
gas.
Apriete de la tubería
Alinee la tubería de conexión y apriete a fondo la tuerca con sus dedos.
Luego apriete la tuerca con una Ilave de tuercas y una Ilave inglesa de
torsión tal como se muestra en la fi gura.
Mitad de la unión
Lado roscado
externamente
Utilice una Ilave inglesa
para asegurar.
PRECAUCIÓN
No aplique demasiada torsión. De otra manera, la tuerca podría quebrarse
según las condiciones de instalación.
Diámetro externo de tubería de cobre Tensamiento de torsión a par
Ø6,35 mm
Ø9,52 mm
Ø12,70 mm
• Par de apriete de conexiones de tubería
La presión de R32 supera a la de R22
(aprox. 1,6 veces). Por ello, conuna llave de
ajuste dinamométrica, apriete fi rmemente
las secciones de conexión de la tubería de
ensanchamiento que conectan las unidades
interior y exterior según el par de apriete
especifi cado. Las conexiones incorrectas
pueden causar no sólo pérdida de gas, sino
una avería en el ciclo de refrigeración.
11
de cobre
Ø6,35
Ø9,52
Ø12,70
Espesor de tubos 0,8 mm o más
Tuerca
Lado roscado
internamente
Utilice una Ilave dinamométrica
para apretar.
(Unidad : N·m)
16 a 18 (1,6 a 1,8 kgf·m)
30 a 42 (3,0 a 4,2 kgf·m)
50 a 62 (5,0 a 6,2 kgf·m)
R32
1,5 a 2,0
1,5 a 2,0
2,0 a 2,5
Abocardado
en la unidad
interior
Abocardado
en la unidad
exterior
