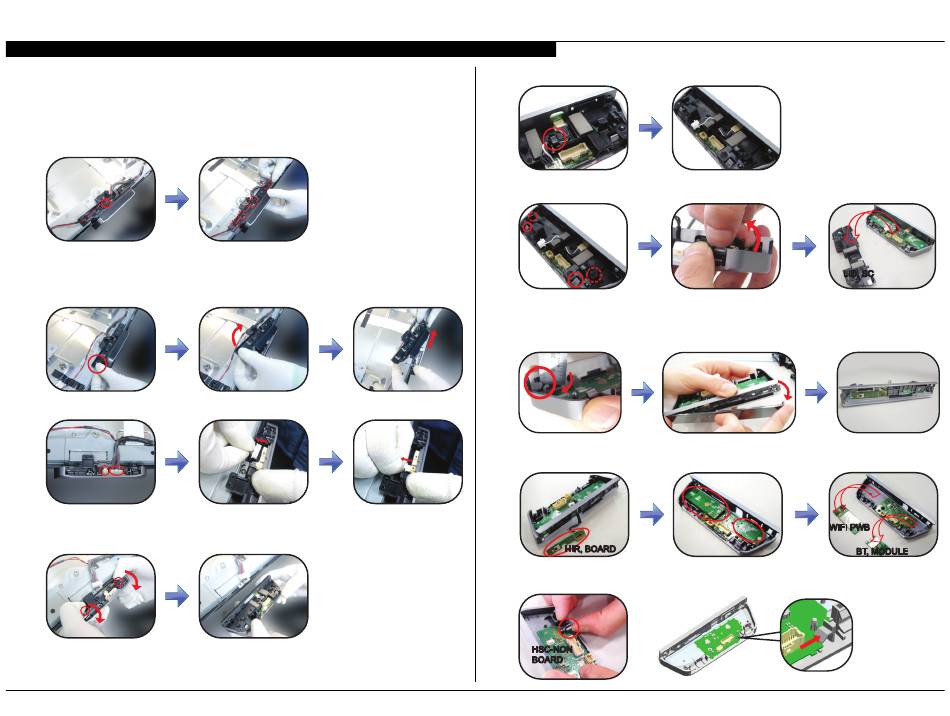

DESENSAMBLE DEL MÓDULO MULTIMEDIA
(SMART CORE BLOCK)
1. Remueva 1 tornillo y desprenda el arnés de los clips de la Cubierta del
Módulo Multimedia.
2. Levante el lado izquierdo de la Cubierta con firmeza para removerla.
NOTA:
Debe desprender la Cubierta del Módulo Multimedia desde el
lado izquierdo como se muestra en la ilustración para evitar daños.
3. Desconecte los 2 conectores del Módulo Multimedia.
4. Sujete el Módulo Multimedia como se muestra en la ilustración y gire
hacia abajo para desprenderlo.
KDL-42W805A/47W805A/55W805A
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
5. Libere el conector del clip de sujeción para desconectarlo.
6. Libere los 2 clips laterales del Lid SC y levante para removerlo.
7. Utilice con cuidado un objeto con relieve plano (ej: regla metálica)
para liberar el clip localizado en la esquina derecha y desprenda el
Ornamento del Panel.
8. Remueva las Placas HIR, Wi-Fi PWB y BT Module.
HIR, BOARD
9. Libere los 2 clips de la Placa HSC-NON para desprenderla.
HSC-NON
BOARD
LID, SC
WIFI PWB
BT, MODULE
17
