1. Apertura parcial
2. Abierto completo
3. Solo salida
4. Cerrado
5. GND
6. + 24V
7. ELEC -
8. ELEC +
9. +12V
A. Pulsador test
B. Led
C. Conector programador
D. Conector encoder
Dip Swich
1 Una hoja
2 Pesada
OFF
Arriba
16

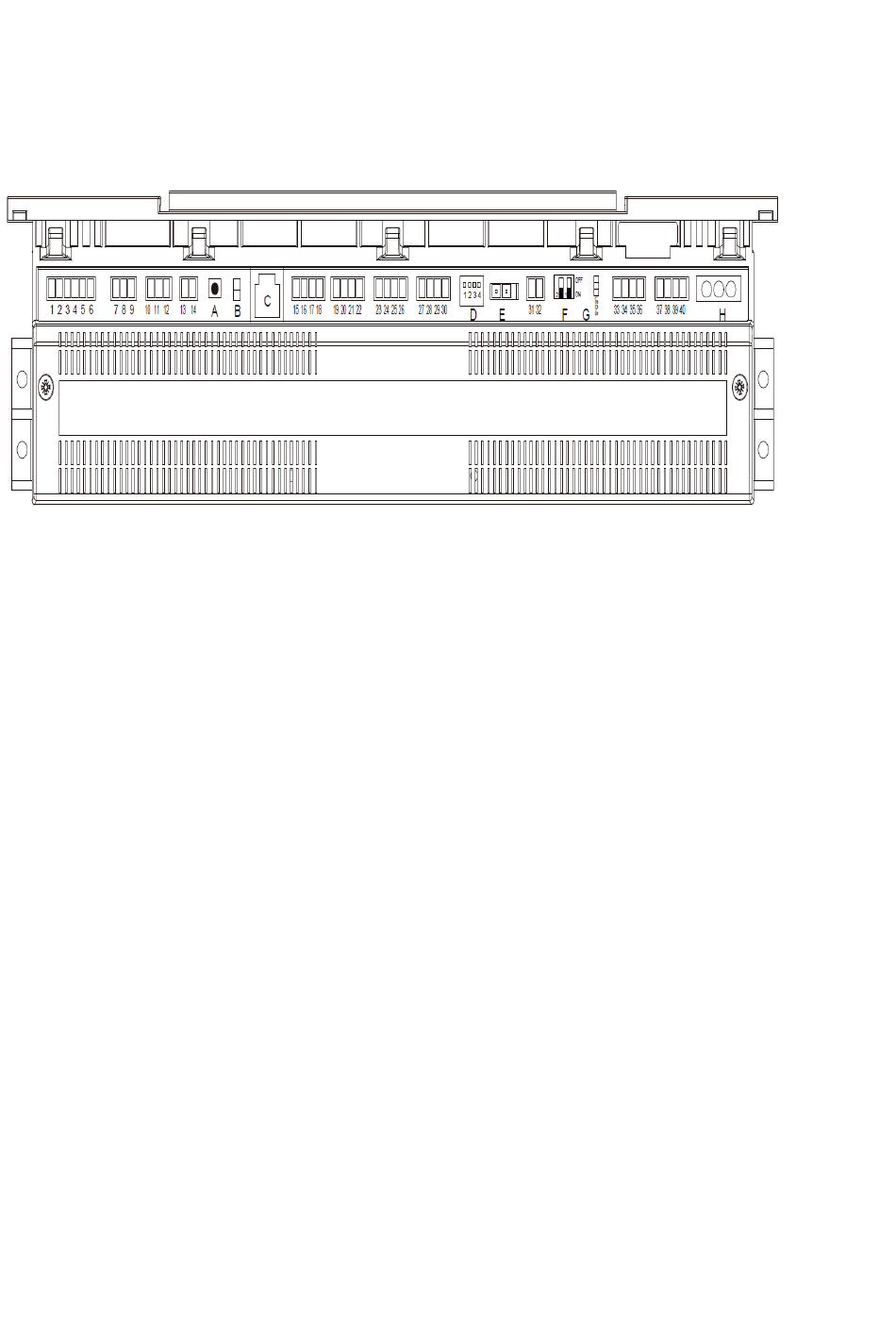

CUADRO CONTROLADOR
10. Alarm
19.
11. COM
20. GND
12. Inter
21.
22. Radar Interior
13. Stop +
14.
Stop -
23. +24V
.
24. GND. Seguridad
15. + 24V
25. COM
16. GND
26
Fotocélula
17. COM
18.
Radar Exterior
1 Doble hoja
2 Ligera
ON
abajo
+ 24V
27
+24V
28. GND
COM. +24V
29. COM
30
Sensor Presencia.
31.
Batería -
32.
Batería +
E. Conector motor
F. Dio swichs
p
G. Leds
H. Conector entrada 220V
33.
T1+
34.
T1-
35.
R1+.
36.
R1-
37.
T2+
38. T2-
39.
R2+
40. R2-
