3.2

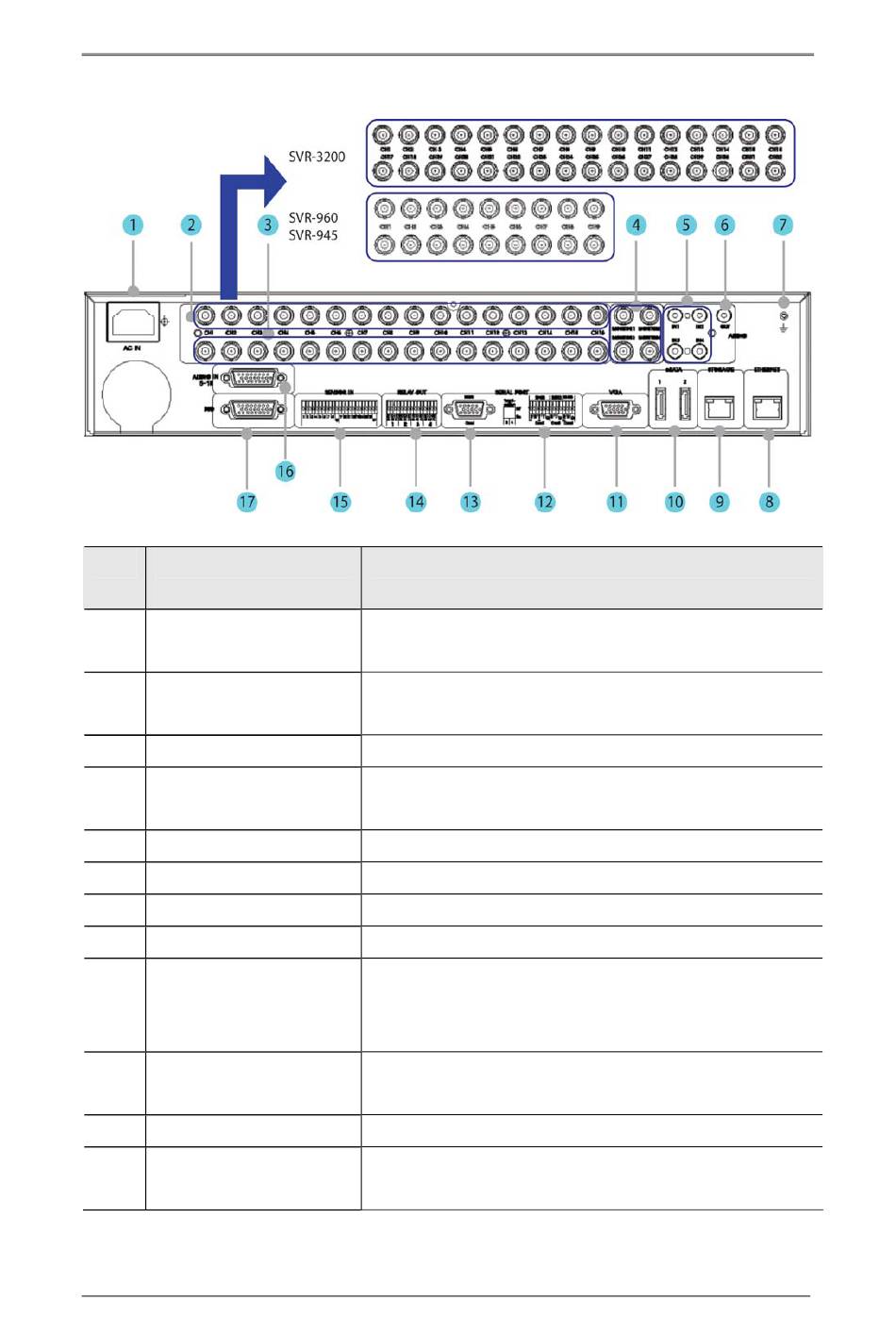

Parte posterior
No.
Nombre de la terminal
de entrada/ salida
1
POWER IN
2
CH1 ~ 32 (16/9)
3
LOOP OUT
4
MONITOR 1 ~ 4
5
AUDIO IN(RCA)
6
AUDIO OUT
7
GROUND
8
ETHERNET
9
STORAGE
10
eSATA
11
VGA OUTPUT
Puerto serial (bloque de
12
terminal)
Enchufe para cable de alimentación de CA 100V ~
CA 240V.
Terminal de conexión para entrada BNC de cámara.
SVR-3200: 32 ea., SVR-960/945: 9 ea.
Terminal de conexión para salida BNC de cámara (bucle).
Terminal de conexión para salida BNC de monitor.
SVR-1660/1645/960/945: 1 ~ 2 ea.
Conjuntor de audio RCA para entrada RCA.
Conjuntor de audio para salida de parlante.
Terminal a tierra entre DVR y dispositivo externo.
Puerto Ethernet para conexiones de red (RJ-45).
Puerto de conexión de almacenamiento externo (Función
no compatible con la versión actual). Sólo disponible en
los modelos SVR-3200/1680/1660.
Terminal de conexión para eSATA HDD o HDD externos
para copias de seguridad.
Puerto de salida para monitor de PC.
Terminal de conexión para controlador expandido, cámara
con rueda de velocidad, etc.
