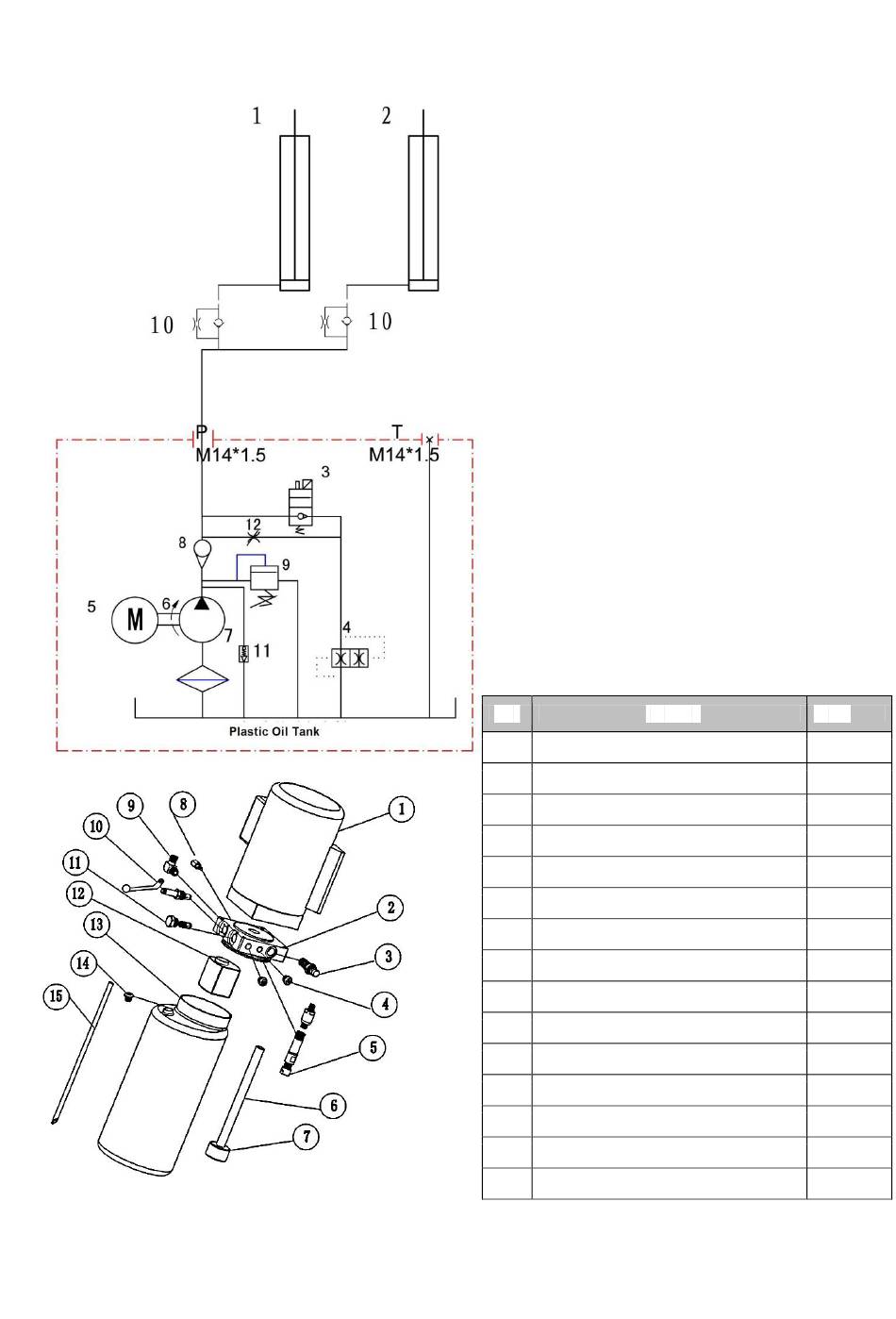

8.4 Anexo 4: Sistema hidráulico
Sujeto a fallos de impresión, errores y cambios técnicos.
1. Cilindro principal
2. Cilindro de asistencia
3. Válvula de drenaje
electromagnética
4. Válvula de estrangulación /
ajustable
5. Motor
6. Conexión
7. Bomba de engranajes
8. Válvula de dirección
9. Válvula de límite de presión
10. Válvula de estrangulación
11. Válvula de amortiguación
12. Válvula de drenaje
de emergencia
S/N Nombre
1 Motor
2 Bloque hidráulico
3 Válvula de alivio de presión
4 Tapón de sellado
5 Válvula de control de presión
6 Tubo de succión de aceite
7 Filtro de aceite
8 Válvula de estrangulación
9 Conexión
10 Válvula de drenaje electromagnética
11 Válvula unidireccional
12 Bomba de engranajes
13 Tanque de aceite plástico
14 Tapa del tanque de aceite
15 Tubo de retorno de aceite
Cant.
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
