Centronic UnitControl
UC42 / UC45
Instrucciones de montaje y de servicio
es
Control individual UC42 / Control individual pa-
ra riel de perfil de sombrero UC45
Información importante para:
• instaladores / • electricistas / • usuarios
Rogamos hacerlas llegar a quien corresponda!
El usuario debe guardar y conservar estas instrucciones.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Becker Centronic UnitControl UC42

  • Página 1 Control individual UC42 / Control individual pa- ra riel de perfil de sombrero UC45 Información importante para: • instaladores / • electricistas / • usuarios Rogamos hacerlas llegar a quien corresponda! El usuario debe guardar y conservar estas instrucciones. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
  • Página 2: Tabla De Contenido

    Índice Garantía .................... 3 Indicaciones de seguridad ................  4 Uso previsto ....................  4 Montaje del UC42 .................. 5 Montaje del UC45 .................. 5 Funcionamiento .................. 5 Esquema de conexión para UC42 / UC45...........  6 Ejemplo de conexión de UC42 .............. 7 Ejemplo de conexión de UC45 ..............
  • Página 3: Garantía

    Garantía Las modificaciones estructurales o instalaciones inadecuadas realizadas en contra de lo dispuesto en las presentes instrucciones y de cualesquiera otras indicaciones nuestras pueden causar lesiones graves, poniendo en riesgo la integridad física y la salud del usuario (p. ej., por aplastamientos), por lo que toda modificación estructural deberá...
  • Página 4: Indicaciones De Seguridad

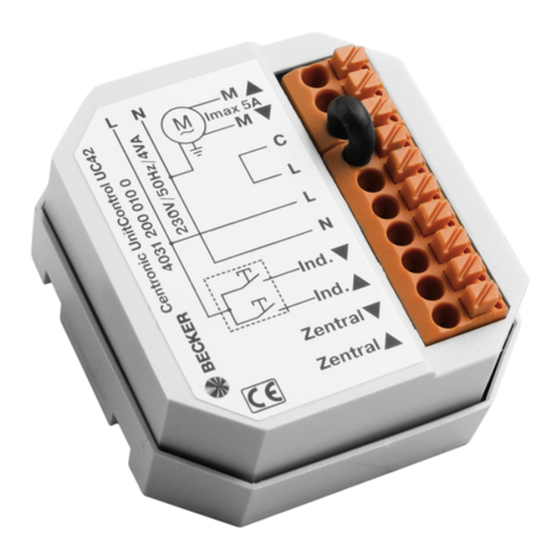

    Uso previsto El Centronic UnitControl UC42 y el Centronic UnitControl UC45 son mandos por relé polivalentes, que sirven para activar un automatismo tubular con des- conexión final mecánica o electrónica (sin receptor de radio), así como otros controles secuenciales.
  • Página 5: Montaje Del Uc42

    Montaje del UC42 Generalmente, la unidad se monta en la caja de distribución junto al automa- tismo. No obstante, también puede montarse en una caja de distribución pro- funda (que tenga al menos 60 mm de fondo en toda su superficie) detrás de un pulsador Arriba/Abajo.
  • Página 6: Esquema De Conexión Para Uc42 / Uc45

    Esquema de conexión para UC42 / UC45 Cuidado ¡Nunca se debe conectar el automatismo en paralelo a las entradas del UC42/UC45! La instalación del control solo debe ser realizada por perso- nal especializado. En caso de inobservancia, el fabricante o proveedor no se hace responsable de los daños personales o materiales resultantes, ni de sus consecuencias.
  • Página 7: Ejemplo De Conexión De Uc42

    Ejemplo de conexión de UC42 Grupo Individual Individual Individual Central NYM J 3x1,5mm CENTRAL NYM J 5x1,5mm NYM J 5x1,5mm GRUPO NYM J 5x1,5mm NYM J 5x1,5mm NYM J NYM J NYM J NYM J NYM J 4x1,5mm 5x1,5mm 4x1,5mm 5x1,5mm 4x1,5mm INDIVIDUAL...
  • Página 8: Ejemplo De Conexión De Uc45

    Ejemplo de conexión de UC45 Armario de distribución Central Grupo Individual Grupo Individual Individual Individual Central Cable central Cable de grupo...
  • Página 9: Datos Técnicos

    Datos técnicos Modelo Centronic Centronic UnitControl UC42 UnitControl UC45 N.° art.: 4031 000 003 0 4031 000 004 0 Dimensiones caja (an x al x pr): 49 x 47 x 22 mm 36 x 95 x 58 mm Potencia de conexión: 5 A/230 V CA ;...
