Resumen de contenidos para Larius MIST-LESS 09

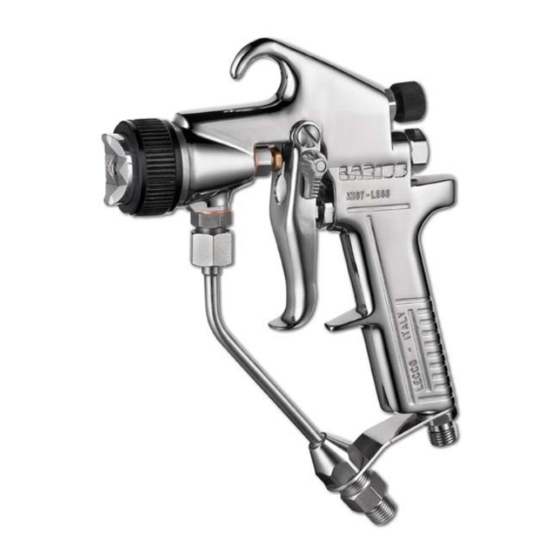

- Página 1 MIST-LESS "09" APARATOS PARA PINTAR ESPAÑOL...
-
Página 3: Tabla De Contenido
ESTE EQUIPO ES PARA USO EXCLUSIVAMENTE PROFESIONAL. NO SE hA PREVISTO PARA USOS DIFERENTES DE LO DESCRITO EN ESTE MANUAL. gracias por haber elegido un producto LARIUS s.r.l. Junto al artículo adquirido, Vds. recibirán una gama de servicios de asistencia que les permitirán alcanzar los resultados deseados, rápidamente y de manera profesional. -
Página 4: Advertencias
PISTOLA MIST-LESS ADVERTENCIAS En la tabla que aparece a continuación se describe el significado de los símbolos que aparecen en este manual, y que son relativos al empleo, a la toma de tierra, a las operaciones de uso, mantenimiento y reparación de este equipo. -
Página 5: Aprincipio De Funcionamiento
PISTOLA MIST-LESS PELIgRO DE INYECCIÓN DE FLUIDO A ALTA PRESIÓN El fluido a alta presión que sale de la pistola, o bien de posibles fugas, puede causar inyecciones en el cuerpo. Para prevenir peligros de incendio o inyección: -Utilice el bloqueo de seguridad del gatillo de la pistola cuando no esté pulverizando. -No meta las manos ni los dedos en la boquilla de la pistola. -
Página 6: Bdatos Técnicos
PISTOLA MIST-LESS DATOS TéCNICOS PISTOLA MIST-LESS Versión MANUAL PRESIÓN MÁX. DE USO 140 bar (2030 psi) ENTRADA DE AIRE gj 1/4" (M) M16x1.5 (M)* ENTRADA DE MATERIAL STANDARD gj 1/4" (M) 1/4" NPS (M)* PESO 590g *Disponible bajo pedido PARTES DE LA PISTOLA EN CONTACTO CON EL MATERIAL Acero inoxidable AISI 420B, PTFE, Aluminio, Inox AISI 303, Carburo de tungsteno PISTOLA MIST-LESS Versión AUTOMÁTICA... -
Página 7: Cdescripción Del Equipo
PISTOLA MIST-LESS DESCRIPCIÓN DEL EQUIPO POS. POS. Descripción Descripción Boquilla Tornillo de regulación de aire a la pistola Anillo de cierre Racor de entrada de aire a la pistola Sistema de seguiridad bloqueo gatillo gatillo Cuerpo de la pistola Racor de entrada de material... -
Página 8: Dtransporte Ydesembalaje
La comunicación se tendrá que enviar mediante carta cer- • NO PERMITA QUE PERSONAS AJENAS PUEDAN ACCE- tificada con acuse de recibo dirigida a la empresa LARIUS DER AL ÁREA DE TRABAJO. y al transportista. NO SUPERE NUNCA LAS PRESIONES MÁXIMAS DE •... -
Página 9: Desmontar La Boquilla O Limpiar Los Residuos Que Se Forman Alrededor De La Misma, Siga
PISTOLA MIST-LESS La alta velocidad con la que el producto pasa por la manguera podría generar electricidad estática que se manifiesta con pequeñas descargas y chi- spas. Se recomienda conectar a tierra el equipo. La bomba está conectada a tierra por el hilo de masa del cable de alimentación eléctrica. -
Página 10: Peligros Relacionados Con La Inyección Del Fluido
PISTOLA MIST-LESS PELIgROS RELACIONADOS • Apague la bomba de suministro. CON LA INYECCIÓN DEL • Mantenga una parte metálica de la pistola en contacto constante con un recipiente de metal puesto a tierra. FLUIDO Esta pistola suministra fluido a alta presión. El fluido suministrado a alta presión podría inyectarse en la piel o el cuerpo causando daños graves e incluso la necesidad de... -
Página 11: Incorrecto Del Aparato
PISTOLA MIST-LESS • Antes de cada uso, apriete bien las conexiones. El fluido a Si sospecha que hay obstrucciones en la boquilla o alta presión podría mover de sitio los acoplamientos flojos y el tubo, o bien que la presión no se ha descargado permitir la salida del fluido. -
Página 12: Puesta A Tierra
PISTOLA MIST-LESS PELIgROS RELACIONADOS No conecte ni desconecte los cables de alimentación en el área de suministro si existe la posibilidad CON LAS PIEZAS MÓVILES de incendiar vapores aún presentes en el aire. Si observa una chispa o advierte una sacudida, Las piezas móviles pueden pinchar o amputar los dedos y otras incluso mínima, TERMINE INMEDIATAMENTE EL partes del cuerpo. -
Página 13: Conexión De La Tubería De Impulsión De
PISTOLA MIST-LESS CONEXIÓN DE LA TUBERÍA DE IMPULSIÓN DE PRODUCTO NO utilice selladores de roscas en los racores. Se recomienda utilizar el tubo previsto en los • Conecte el tubo flexible de impulsión de producto (N4) al accesorios de trabajo estándar. racor de impulsión (N5) de la bomba. -
Página 14: Inicio De Las Operaciones De Pulverización
PISTOLA MIST-LESS INICIO DE LAS OPERACIONES DE PULVERIZACIÓN • Utilice el equipo solamente tras haber completado todas las • El producto fluirá hasta alcanzar la pistola y será posible operaciones de PUESTA A PUNTO descritas en las páginas empezar a trabajar. anteriores. -
Página 15: Pinconvenientes Y Soluciones
PISTOLA MIST-LESS INCONVENIENTES Y SOLUCIONES Inconveniente Solución Causa • Sustitúyala con otra más pequeña; • Al presionar el gatillo, la presión • La boquilla es demasiado grande o disminuye considerablemente está desgastada; • Si es posible, diluya el producto; • El producto es demasiado denso;... -
Página 16: Bloqueo Del Gatillo De La Pistola
PISTOLA MIST-LESS BLOQUEO DEL gATILLO DE LA PISTOLA BLOQUEO DEL gATILLO ACTIVADO BLOQUEO DEL gATILLO DESACTIVADO Para activar el bloqueo del gatillo de la pistola, suelte el gatillo Para desactivar el bloqueo del gatillo, gire el seguro (Q1) hacia y gire el seguro (Q1) hacia delante. atrás. -
Página 17: Rmantenimiento Ordinario
PISTOLA MIST-LESS MANTENIMIENTO ORDINARIO • Siga el Procedimiento de Descarga de la Presión (véase la Para reducir el riesgo de daños graves, incluyendo pág. 8) y desconecte la pistola del tubo. la inyección o pulverización de fluido en los ojos o la piel: •... -
Página 18: Manual Mist-Less
PISTOLA MIST-LESS DIBUJO DE DESPIECE DE LA PISTOLA MANUAL MIST-LESS 07 ATENCIÓN: para cada componente indique siempre su código y la cantidad. -
Página 19: Tablas De Boquillas
PISTOLA MIST-LESS Pos. Pos. Código Descripción Código Descripción 19970 Pistola manual Mist-Less completo Filtro (60 MESH) 11966/1 Anillo 14039/1 Manguito 11963/1 Cabezal 11931 Racor de aire 11972 guarnición 12211 Tornillo de la válvula de aire 11971 guarnición 4077 Anillo OR Boquilla (véase la lista) 12209 Asiento de la válvula de aire... -
Página 20: Bombas Neumáticas Para Pintura Mist-Less
PISTOLA MIST-LESS BOMBAS NEUMÁTICAS PARA PINTURA MIST-LESS VEgA 23:1 Ref. 91507 Ref. 91509 Inox VEgA 15:1 Ref. 91400 Ref. 91405 Inox gHIBLI 30:1 Ref. 96135 Ref. 96137 Inox... -
Página 21: Uaplicaciones
PISTOLA MIST-LESS OMEgA 23:1 Ref. 7340 Ref. 7345 Inox APLICACIONES... -
Página 22: Vversiones
PISTOLA MIST-LESS VERSIONES PISTOLA MIST-LESS PISTOLA MIST-LESS Ref. 19970 Versión con boquilla MIST-CLEAN Ref. 19975 PISTOLA AUTOMÁTICA MIST-LESS de alto acabado PISTOLA MIST-LESS Ref. 11820 Con filtro largo Ref. 11946... -
Página 23: Pistola Automatica De Baja Presión Ma98L
PISTOLA MIST-LESS PISTOLA AUTOMATICA AIRLESS LA95 PISTOLA AUTOMATICA DE BAJA PRESIÓN MA98L Ref. 11700 Ref. 11300 PISTOLA AUTOMATICA DE BAJA PRESIÓN RA88 PISTOLA AUTOMATICA DE BAJA PRESIÓN RAC2 PISTOLA MANUAL DE BAJA PRESIÓN V71 PISTOLA MANUAL DE BAJA PRESIÓN V77... - Página 24 PISTOLA MIST-LESS PISTOLA MANUAL Airless PISTOLA MANUAL AT250 Airless Ref. 11702 Ref. 11200 PISTOLA MANUAL AT300 Airless PISTOLA MANUAL L91X Airless Ref. 11000 Ref. 11130 PISTOLA MANUAL PLA...
- Página 25 La empresa productora se reserva la posibilidad de variar características y datos del presente manual en cualquier momento y sin previo aviso.
-
