MANuAL
ENhORABuENA
por la compra de su nuevo cargador de baterías profesional con modo de conmutación.
Este cargador forma parte de una serie de equipos profesionales de CTEK SWEDEN AB
y representa la más moderna tecnología en carga de baterías.
cLAViJA dE ENchufE*
ctEK cOMfORt cONNEct
cABLE dE cARgA
ctEK cOMfORt cONNEct – eyelet M6
*según su tomacorriente de pared, la forma de la clavija de enchufe puede variar.
18 • ES
20014896E XS 0.8, Manual EU, Print file 003.indd 18
cABLE dE cONEXiÓN A LA REd

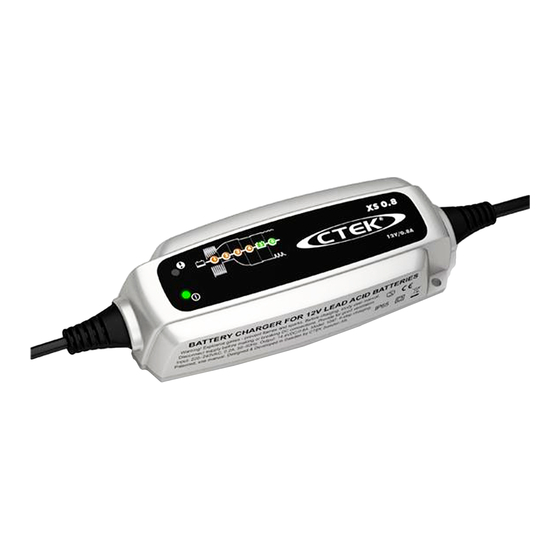

XS 0.8
12V/0.8A
ctEK cOMfORt cONNEct – clamp
cARgA
1. Conecte el cargador a la batería.
2. Enchufe el cargador en el tomacorriente de pared. La lámpara de conectado indicará
que el cable de la red está enchufado al tomacorriente de pared. La lámpara de fallo
indica si las pinzas de la batería están mal conectadas. La protección contra polari-
dad inversa asegurará que ni la batería ni el cargador sufran daños.
3. Siga el indicador de 6 etapas durante el proceso de carga.
La batería está lista para arrancar el motor cuando se enciende la ETAPA 3.
La batería está plenamente cargada cuando se enciende la ETAPA 5.
4. Interrumpa la carga en cualquier instante desenchufando el cable de red del tomaco-
rriente de pared.
ListA PARA
usO
LÁMPARA dE
fALLO
LÁMPARA dE
cONEctAdO
PLENAMENtE
cARgAdA
2011-10-10 16:25:50
XS 0.8
12V/0.8
Publicidad
Manuales relacionados para CTEK XS 0.8
Resumen de contenidos para CTEK XS 0.8
- Página 1 – eyelet M6 12V/0.8 ctEK cOMfORt cONNEct – clamp LÁMPARA dE cONEctAdO *según su tomacorriente de pared, la forma de la clavija de enchufe puede variar. 18 • ES 20014896E XS 0.8, Manual EU, Print file 003.indd 18 2011-10-10 16:25:50...
-
Página 2: Especificaciones Técnicas
IP65 0,4kg Peso ListA PARA usO *) La pérdida de contracorriente es la corriente que se pierde si el cargador no está La tabla muestra el tiempo estimado para cargar en el 80% una batería descargada conectado a la red. Los cargadores CTEK tienen una contracorriente muy baja. **) La calidad de la tensión de carga y de la corriente de carga son muy importantes. Una corriente de ondulación alta calienta la batería, lo cual tiene un efecto de envejecimiento en el electrodo positivo. Una tensión de ondulación alta puede dañar a otro equipo que esté conectado a la batería. Los cargadores de batería CTEK producen una tensión muy limpia y una corriente con una ondulación baja. tAMAÑO dE BAtERÍA (Ah) tiEMPO hAstA EL 80% dE cARgA 20Ah 32Ah ES • 19 20014896E XS 0.8, Manual EU, Print file 003.indd 19 2011-10-10 16:25:50... -
Página 3: Programas De Carga
20 • ES 20014896E XS 0.8, Manual EU, Print file 003.indd 20 2011-10-10 16:25:51... - Página 4 • Este equipo no está diseñado para ser utilizado por chiquillos ni personas que 5. Desconecte primero la pinza roja y no puedan leer o comprender el manual, a menos que estén bajo la supervisión de luego la pinza negra. una persona responsable que garantice que puedan usar el cargador de baterías con seguridad. Almacene y use el cargador de baterías alejado del alcance de los niños, y asegúrese de que ningún niño pueda jugar con el cargador. • La conexión a la red tiene que realizarse siguiendo la normativa para instalacio- nes eléctricas vigente en el país. Comfort Connect • No alargue el cable del cargador. ES • 21 20014896E XS 0.8, Manual EU, Print file 003.indd 21 2011-10-10 16:25:51...
- Página 5 EP09180286.8 pending RCD 321197 CTM 2010004118 pending US12/646405 pending ZL 200830120184.0 CTM 4-2010-500516 pending EP1483818 ZL 200830120183.6 CTM 410713 SE1483818 RCD 001505138-0001 CTM 2010/05152 pending US7629774B2 RCD 000835541-0001 CTM1042686 EP09170640.8 pending RCD 000835541-0002 CTM 766840 pending US12/564360 pending D596126 SE528232 D596125 SE525604 RCD 001705138 pending US D29/378528 pending RCD 201030618223.7 pending US RE42303 US RE42230 22 • ES 20014896E XS 0.8, Manual EU, Print file 003.indd 22 2011-10-10 16:25:52...
