Instalación del soporte del
enganche
Piezas necesarias en este paso:
4 Perno de cuello cuadrado (3/8 x 5 pulgadas)
4 Refuerzo, grande
8 Contratuerca (3/8 pulgada)
2 Tubo del ensacador
4
Perno de cuello cuadrado (3/8 x 3 pulgadas)
2 Refuerzo, pequeño
1 Enganche del ensacador
Procedimiento
1. Retire los dos pernos de cuello cuadrado de 3/8-16
de la parte trasera de cada travesaño del bastidor.
Guárdelos para su reutilización si se retira el
ensacador.
2. Instale dos pernos de cuello cuadrado de 3/8-16 x 5
a través de los taladros del bastidor, según se muestra
en Figura 5. Coloque dos refuerzos en la parte
superior y la parte inferior del tubo de ensacador e
instale el conjunto en los pernos de cuello cuadrado.
Sujete todo con dos contratuercas (3/8 pulgada),
pero no las apriete. Repita el procedimiento en el
otro lado.
1. Pernos de cuello cuadrado
(3/8-16 x 5)
2. Refuerzo, grande
3. Contratuerca (3/8
pulgada)
4. Tubo del ensacador
3. Alinee los taladros del tubo del ensacador con el
enganche del ensacador. Sujete con los herrajes y el
refuerzo según se muestra en Figura 5; no apriete los
herrajes para facilitar la instalación.
4. Apriete firmemente todos los herrajes.
10

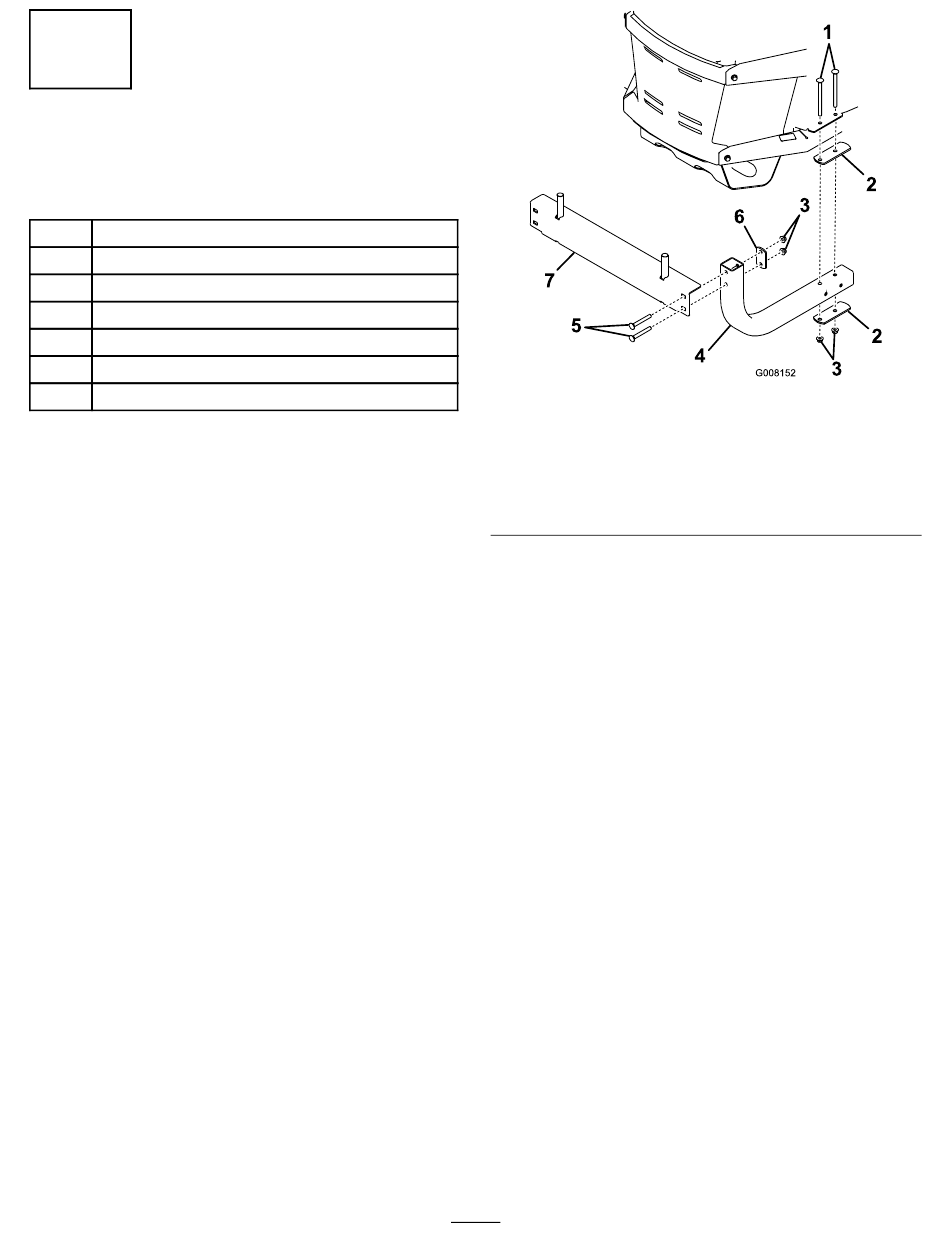

Figura 5
5. Tornillos
6. Refuerzo, pequeño
7. Enganche del ensacador
