KIT VIDEOPORTERO G2+ NEXA INOX ART 7W - CHALET

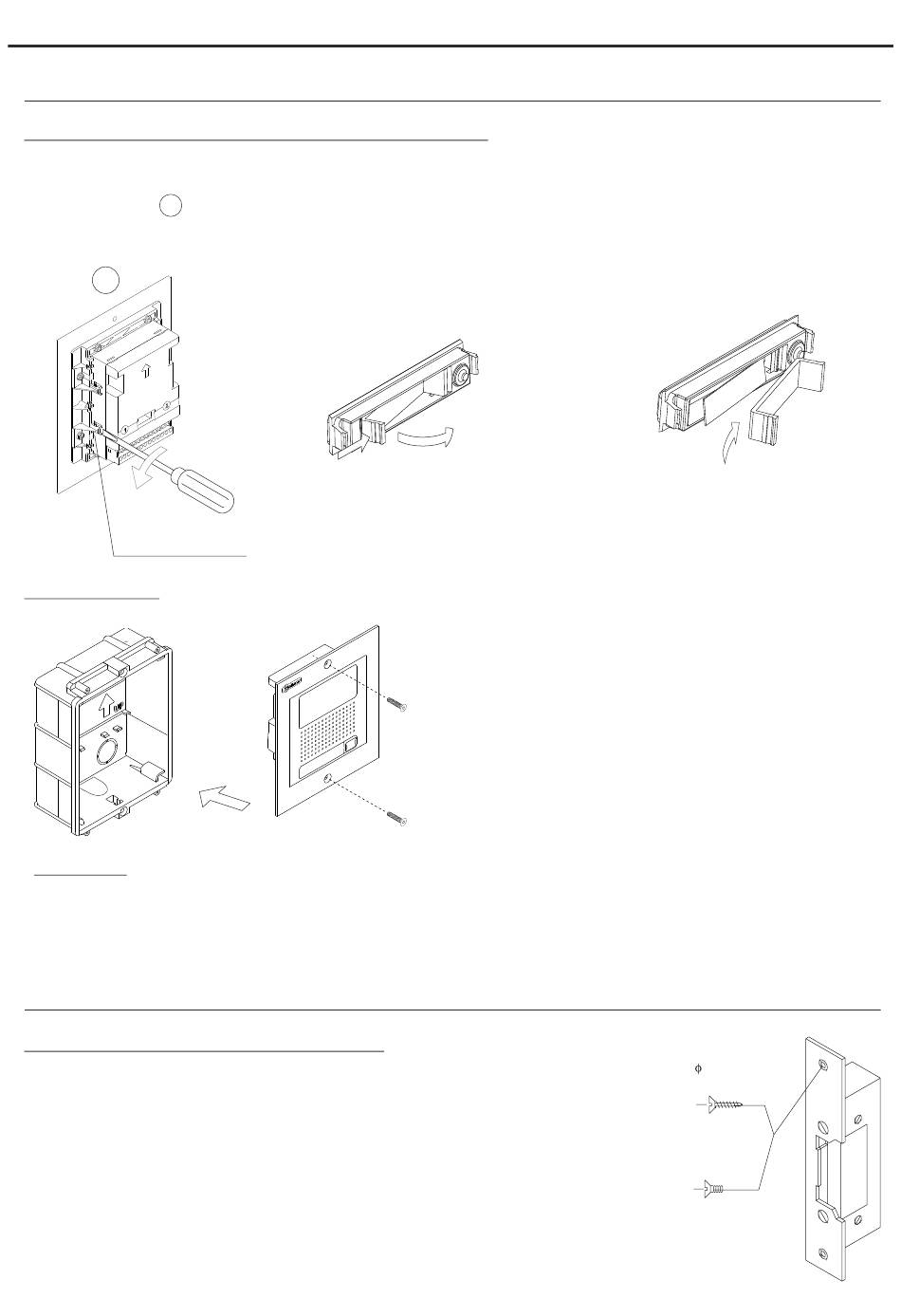

INSTALACIÓN DE LA PLACA
Colocación de la etiqueta identificativa del pulsador:
Para la colocación de la etiqueta identificativa del pulsador, extraiga el módulo de sonido de la placa para acceder a
la ventana porta-etiquetas realizar levemente palanca con un destornillador plano en los clips de anclaje, tal como
muestra el dibujo A . Una vez terminado los trabajos de colocación de la etiqueta identificativa, inserte el módulo de
sonido en la placa. Alineé las pestañas del módulo de sonido en sus respectivos clips de anclaje y a continuación
ejerza una ligera presión hasta su correcta colocación.
A
Clips de anclaje (x4).
Cerrar la placa:
Importante:
- Antes de proceder a cerrar la placa, realice una llamada de prueba a la vivienda y compruebe su correcto
funcionamiento.
- Guarde la punta antivandálica en lugar seguro por si precisa volver a abrir la placa.
INSTALACIÓN DEL ABREPUERTAS
Detalle de la instalación del abrepuertas:
Si el abrepuertas va a ser instalado en una puerta metálica, utilice una
broca de 3,5mm y rosque el agujero realizado. Si la instalación se
realiza sobre puerta de madera, utilice una broca de 3mm.
IMPORTANTE:
-
El abrepuertas debe ser de 12V corriente contínua o alterna
(Ver pág. 1
8 para abrepuertas de alterna y pág.
- El kit se suministra con
una de las salidas, coloque el varistor suministrado directamente sobre los terminales del
abrepuertas para asegurar el buen funcionamiento del equipo.
12 1
un
varistor. Si usted va a conectar un abrepuertas de corriente alterna en
Abrir la ventana del
porta-etiqueta.
Una vez terminados los trabajos de cableado,
configuración y ajustes, fijar l
mediante los tornillos
utilizando la punta para mango de 1/4" antivandálica
suministrada.
(Golmar)
.
a 8 para abrepuertas de continua .
Colocar la etiqueta
y cerrar.
a placa a
la caja de empotrar
antivandálicos
suministrados
3,5 x 25
DIN-7972
M 4 x 8
DIN-963
)
10
,
