KIT VIDEOPORTERO G2+ NEXA INOX ART 7W - CHALET
INSTALACIÓN DE LA PLACA
INSTALACIÓN DE LA PLACA
Código asignado en el pulsador de llamada del módulo de video:
P2
Sin uso
( )
IMPORTANTE:
1
-Módulo EL632 G2+ SE V04 y posterior (valor de fábrica el código "128") en el pulsador de llamada "P1".
Configure la dirección en el monitor/ terminal de audio con la dirección "128" (Dip 1 a 7 a OFF).
-Módulo EL632 G2+ SE V03 (valor de fábrica el código "32") en el pulsador de llamada "P1".
Configure la dirección en el monitor/ terminal de audio con la dirección "32" (de DIP 1 a 7 solo Dip 6 a ON resto a OFF).

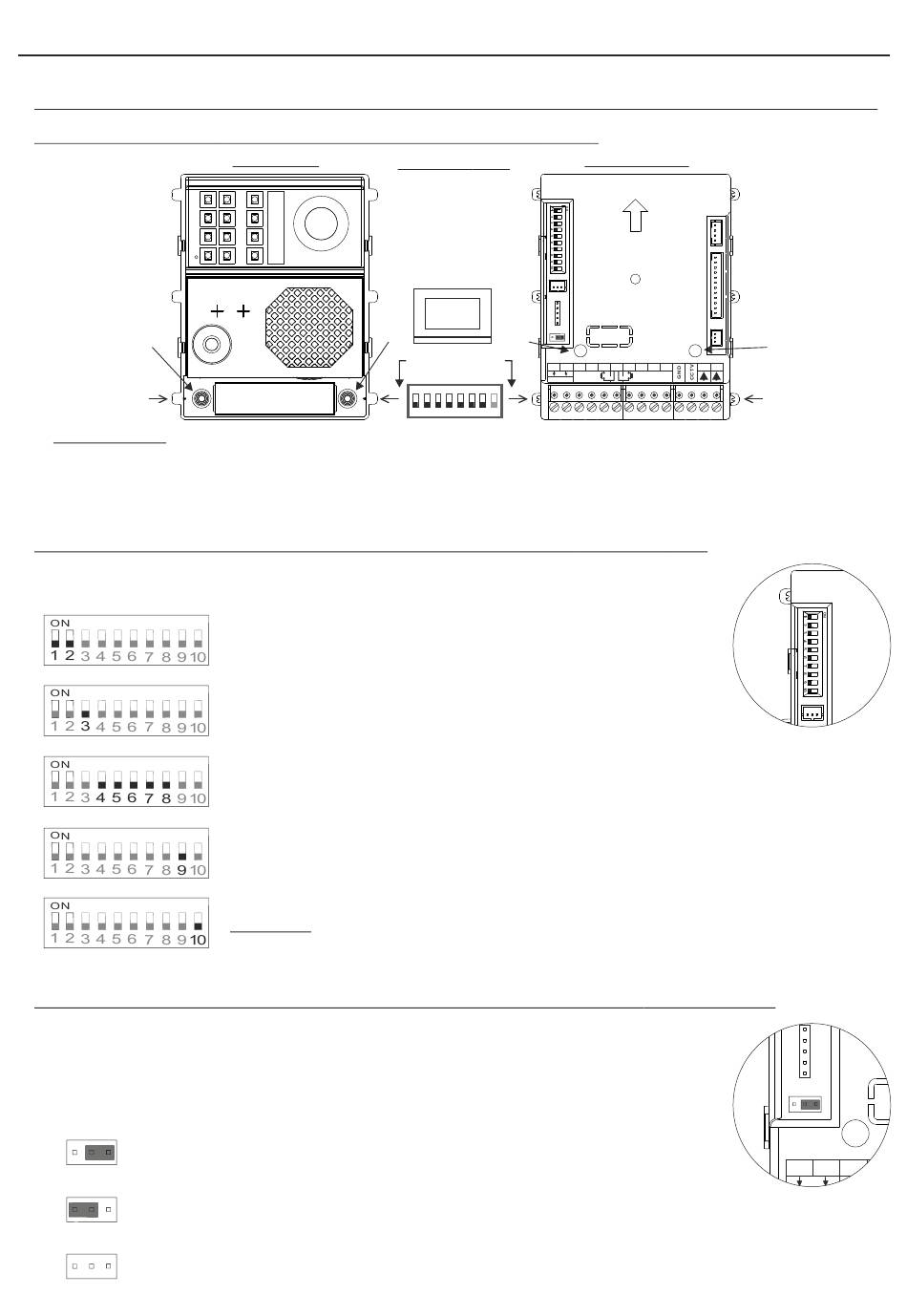

Descripción del microinterruptor de configuración del módulo
El microinterruptor de configuración está ubicado en el lateral superior izquierdo
de la parte posterior del módulo de video.
( )
*
( )
*
( )
*
( )
*
( )
*
( )
*
Valor de fábrica.
Descripción del puente de ajuste volumen (síntesis vocal y modo tonos)
El puente de ajuste volumen está ubicado en el lateral inferior izquierdo de la parte
posterior del módulo de video.
El puente de ajuste volumen permite seleccionar entre un nivel mínimo, máximo o
sin volumen de la síntesis vocal y el modo tonos de la placa.
1
2 3
( )
El puente insertado entre 2 y 3, ajusta el volumen a un valor mínimo de la síntesis
*
vocal y modo tonos de la placa.
1
2 3
El puente insertado entre 1 y 2, ajusta el volumen a un valor máximo de la síntesis
vocal y modo tonos de la placa.
1
2 3
El puente quitado, ajusta sin volumen la síntesis vocal y modo tonos de la placa.
( )
*
Valor de fábrica.
Lado frontal
P1
Cód. 128
Dirección Placa:
Microinterruptores: 1 y 2 en OFF (dirección 1), 1 en ON y 2 en OFF
(dirección 2), 1 en OFF y 2 en ON (dirección 3), 1 y 2 en ON (dirección 4).
Dejar en OFF para placas con pulsador doble, colocar en ON si la placa
es de pulsador individual. Importante: (El kit es de pulsador individual,
debe colocar el microinterruptor 3 en ON).
seleccionar el idioma de la síntesis vocal
Para
llamada, apertura puerta , llamada finalizada y canal ocupado) de la placa. Por defecto
síntesis vocal con el idioma Español (configurar ver pág. 8).
Dejar en OFF, sin función.
Para programar con otro código de llamada el pulsador P1 y (P2 sin uso), ver pág. 9.
Recuerde: Dejar el Dip 10 en OFF una vez terminados los trabajos de cambio del código
de llamada.
EL632 G2+ SE
ART 7W/G2+
P1
Cód. Monitor
_
+
( )
1
Código 128
12Vdc
ON
ON
DIP
DIP
1
2
3
4
5
6
7
8
Lado posterior
1
2
C1 NA1 AP+
AP-
AP+
C2
NA2
NC2
BUSBUS
Relé 1
Relé 2
EL632 G2+
SE:
( )
*
o (modo tonos para los procesos de
EL632 G2+
SE:
( )
*
6
P2
Sin uso
1
2 3
1
_
+
C1 NA1
Relé 1
