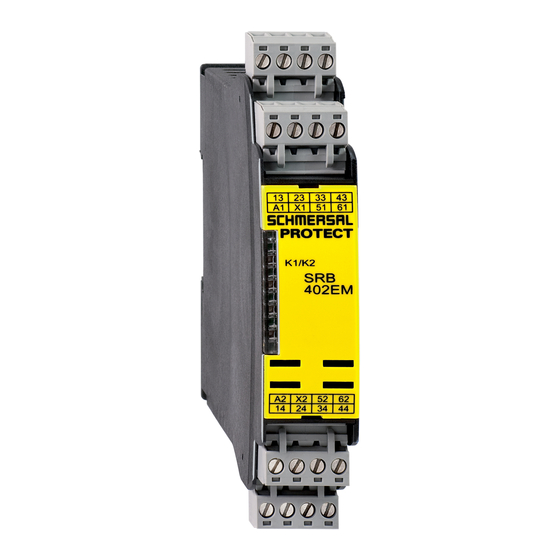

schmersal SRB402EM Manual De Instrucciones

Manual de instrucciones
Expansores de salidas
Manual de instrucciones. . . . . . . . . .páginas 1 a 6
ES
Original
Contenido
1 Acerca de este documento
1.1 Función . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.2 A quién va dirigido: personal experto autorizado . . . . . . . . . . . . . . .1
1.3 Símbolos utilizados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.4 Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.5 Instrucciones de seguridad generales . . . . . . . . . . . . . . . . . . . . . . .1
1.6 Advertencia sobre el uso inadecuado . . . . . . . . . . . . . . . . . . . . . . .2
1.7 Exención de responsabilidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2 Descripción del producto
2.1 Código de pedidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.2 Versiones especiales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.3 Descripción y uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.4 Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.5 Certificación de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
3 Montaje
3.1 Instrucciones generales para el montaje . . . . . . . . . . . . . . . . . . . . .3
3.2 Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
4 Conexión eléctrica
4.1 Instrucciones generales para la conexión eléctrica . . . . . . . . . . . . .3
5 Funcionamiento y configuraciones
5.1 Funciones de los LED's . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
5.2 Descripción de terminales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
6 Puesta en servicio y mantenimiento
6.1 Prueba de funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
6.2 Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
7 Desmontaje y retirada
7.1 Desmontaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
7.2 Retirada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
8 Anexo
8.1 Ejemplo de conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
9 Declaración de conformidad CE
1. Acerca de este documento
1.1 Función
El presente manual de instrucciones ofrece la información necesaria
para el montaje, la puesta en servicio, el funcionamiento seguro, así
como el desmontaje del expansor de salidas. El manual siempre debe
conservarse en estado legible y estar accesible en todo momento.
1.2 A quién va dirigido: personal experto autorizado
Todas las acciones descritas en este manual de instrucciones sólo
deberán ser realizadas por personal experto debidamente formado y
autorizado por el usuario de la máquina.
Sólo instale y ponga en servicio el equipo tras haber leído y entendi-
do el manual de instrucciones y conocer las normas sobre seguridad
laboral y prevención de accidentes.
La selección y el montaje de los equipos así como su inclusión técnica
en el sistema de control van unidos a los conocimientos cualificados
de la legislación y normativa aplicable por parte del fabricante de la
máquina.
1.3 Símbolos utilizados
Información, sugerencia, nota:
Este símbolo indica que se trata de información adicional útil.
Atención: Si no se observa esta advertencia podrían ocasio-
narse fallos o errores de funcionamiento.
Advertencia: Si no se observa esta advertencia podrían
ocasionarse daños personales y/o daños en la máquina.
Para evitar interferencias de compatibilidad electromagnética
(CEM), las condiciones físicas del entorno y de operación
en el lugar de montaje del producto deben cumplir con el
apartado correspondiente a la compatibilidad electromagnéti-
ca (CEM) de la norma DIN EN 60204-1.
1.4 Uso previsto
Los productos aquí descritos han sido desarrollados para asumir fun-
ciones relativas a la seguridad como parte de una instalación completa
o una máquina individual. Es responsabilidad del fabricante de la insta-
lación o máquina asegurar la seguridad del funcionamiento en general.
El expansor de salidas sólo puede ser utilizado siguiendo las indicacio-
nes que se presentan a continuación o para aplicaciones autorizadas
por el fabricante. Encontrará más detalles sobre el ámbito de aplicación
en el capítulo "Descripción del producto".
1.5 Instrucciones de seguridad generales
Deberán observarse las instrucciones de seguridad incluidas en el
manual de instrucciones, así como las normas nacionales relativas a la
instalación, seguridad y prevención de accidentes.
Encontrará más información técnica en los catálogos de
Schmersal y/o en el catálogo online disponible en Inter-
net en www.schmersal.net.
No se garantiza la exactitud del contenido. Nos reservamos el derecho
a realizar cambios en favor del progreso técnico.
ES
SRB402EM
SRB402EM/CC
1
