Soportes Estilo Vertical e Invertido:
De nuevo, acerque el conjunto del fusible a la
posición Cerrada y verifique que los contactos
de oreja hermanen bien con los contactos esta-
cionarios. Vea la Figura 5. De ser necesario, afloje
los tornillos de montaje que sujetan al conjunto
del contacto superior y del seguro a su torre de
aisladores y gire dicho conjunto según sea nece-
sario para obtener el enganche correcto de los
contactos. Apriete los tornillos de montaje sólo
lo suficiente para mantener el ajuste. Cuando
dicho ajuste esté hecho correctamente, los con-
tactos de oreja hermanarán perfectamente con
las superficies contorneadas de los contactos
estacionarios conforme el conjunto del fusible
se acerque a la posición Cerrada.
PASO 3.
Quite el fusible del soporte. Con cuidado, mida
la distancia de extremo a extremo entre los
contactos estacionarios del conjunto del con-
tacto inferior y de bisagra, y de los contactos
estacionarios del conjunto del contacto superior
y el seguro. Vea la Figura 6.
Si es necesario, afloje los tornillos que ase-
guran el conjunto del contacto superior y del
seguro a su torre de aisladores (o a su estructura
soldada de la ménsula) y mueva dicho conjunto
según se necesite para alcanzar la dimensión que
se muestra en la Figura 6. Asegúrese de tomar
la medida a ambos lados para garantizar que los
contactos de oreja todavía entren perfectamente
en los contactos estacionarios según se describe
en los Pasos 1 y 2 en la página 10. Luego apriete
bien los tornillos que se aflojaron previamente en
este mismo paso. Vuelva a verificar la dimensión
que se muestra en la Figura 6 para estar seguro
de que no se haya perdido el ajuste al apretar
los tornillos.
PASO 4.
Coloque el conjunto del fusible en el soporte en
la posición de Abierta. En los soportes estilo
horizontal y pedestal, mueva la palanca del
seguro, que se ubica en el conjunto del contacto
inferior y de bisagra, a la posición Cerrada.
Con el fusible en la posición de Abierta total,
verifi que para asegurarse de que exista una
separación de por lo menos 16 pulgadas
(406 mm) (soportes de 115 kV) o 20 pulgadas
(508 mm) (soportes de 138 kV) entre el tubo
liberador del fusible y el pedestal que sostiene
el conjunto del contacto superior, como se
ilustra en la Figura 4 en la página 9. Sin
embargo, en ningún caso, la separación deberá
ser seis pulgadas (152 mm) mayor que el valor
mínimo especifi cado. De ser necesario, vuelva a
ajustar las partes vivas para obtener la distancia
de separación abierta correcta, teniendo
cuidado de mantener los ajustes que se hicieron
en los Pasos 1, 2 y 3. Asimismo, asegúrese de que
ningún conductor de circuito invada estas
distancias de separación abierta después de que
se hayan hecho las conexiones eléctricas en el
soporte. A continuación, mueva el conjunto del
fusible a la posición Cerrada para verifi car el
funcionamiento de cierre con seguro del fusible.
Verifi que que haya buen cierre del seguro
empujando el conjunto del fusible por la férula
superior de manera tal que, el conjunto del
fusible quede contra su tope. Luego suéltelo. Se
debe sentir una resiliencia clara.
Armado e Instalación de los Soportes
Tope del
seguro
Contactos
estacionarios
Conjunto del contacto inferior y de
bisagra

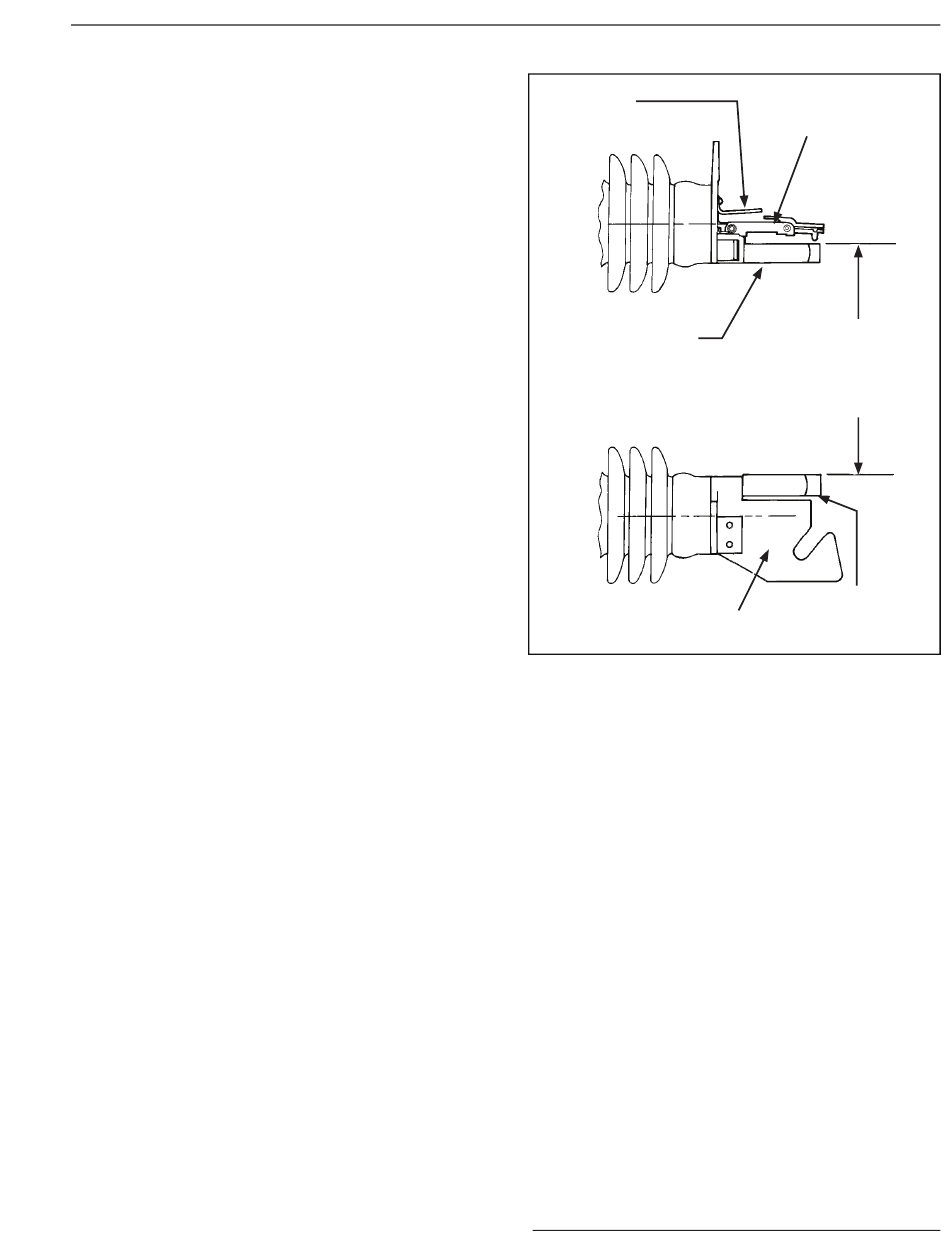

Figura 6. Verificación de la distancia entre los extremos de los
contactos estacionarios.
Hoja de Instrucciones de S&C 212-505S
Conjunto del contacto
superior y del seguro
"
115 kV—55⅛
(140
"
cm)±1/16
(2 mm)
"
138 kV—63⅛
"
(160 cm)±1/16
(2 mm)
Contactos
estacionarios
11
