A. Apéndice técnico
1
Presión de salida
2
Curva caracterís-
tica del regulador
a 6 bar
3
Caudal
4
Curva caracterís-
tica del regulador
a 10 bar

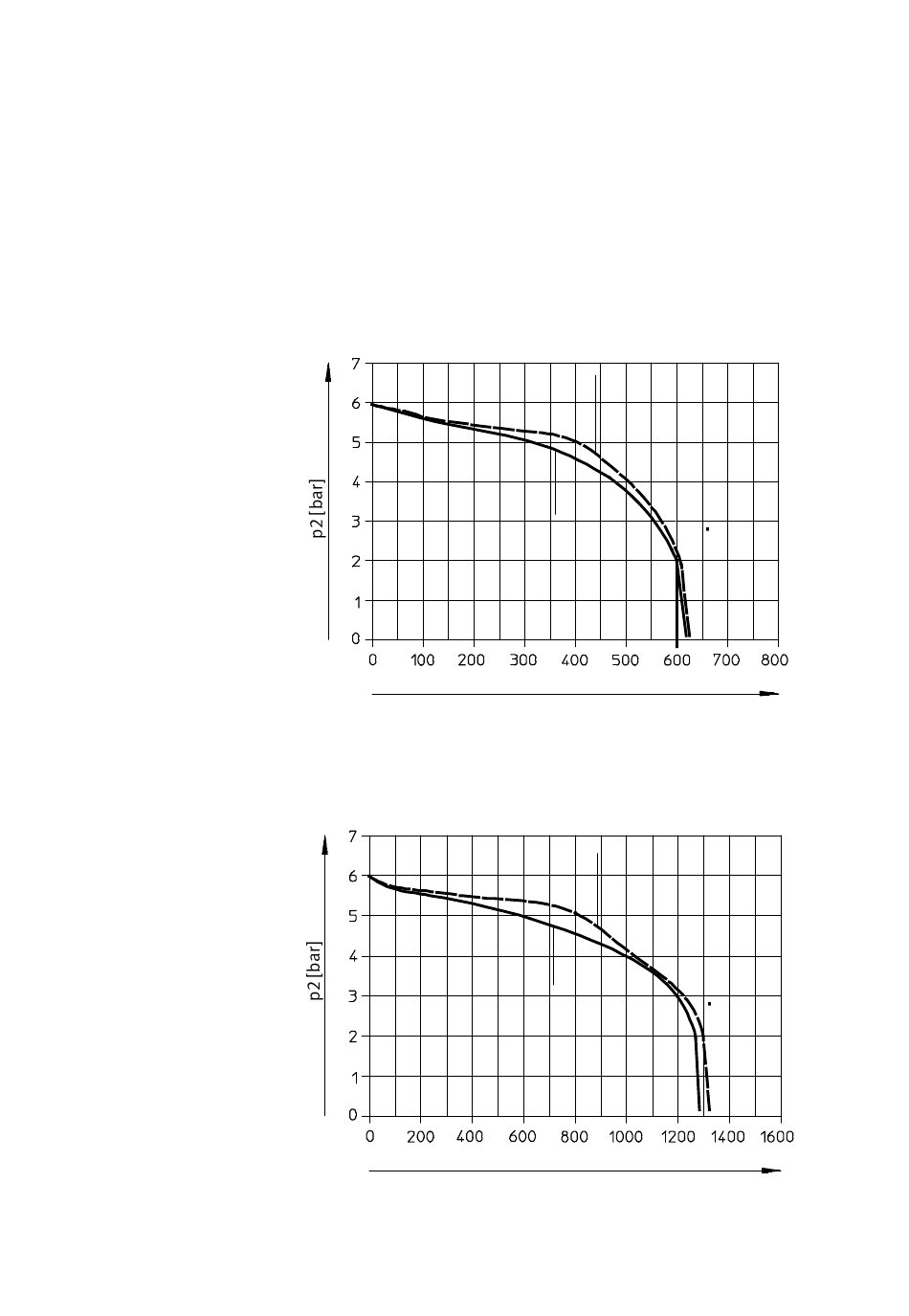

Fig. A/3: Diagrama: caudal en función de la presión de salida para el regulador de
presión P, tamaño 18 mm (identificador R1-...)
1
Presión de salida
2
Curva caracterís-
tica del regulador
a 6 bar
3
Caudal
4
Curva caracterís-
tica del regulador
a 10 bar
Fig. A/4: Diagrama: caudal en función de la presión de salida para el regulador de
presión P, tamaño 26 mm (identificador R1-...)
A-10
Diagramas de caudal de las placas reguladoras de
presión a 10 bar de presión de funcionamiento y
6 bar de presión de salida
Regulador de presión P
1
1
2
4
qn [l/min]
2
4
qn [l/min]
Festo P.BE-VTIA-ES es 1108b
3
3
