- Página 2 ___________________ Prólogo Guía de orientación en la ___________________ documentación ___________________ SIMATIC Descripción del producto ___________________ Conexión ET 200SP Módulo de entradas digitales ___________________ Parametrización y DI 8x24VDC HF direccionamiento (6ES7131-6BF00-0CA0) ___________________ Alarmas y avisos de diagnóstico Manual de producto ___________________ Datos técnicos ___________________ Juego de parámetros...
- Página 3 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
-
Página 4: Prólogo
Prólogo Finalidad de la documentación El presente manual de producto complementa el manual de sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293). En dicho manual de sistema se describen las funciones que afectan de forma general al sistema. La información contenida en el presente manual de producto y en los manuales de sistema y de funciones permite poner en marcha el sistema. -
Página 5: Información De Seguridad
Encontrará más información sobre seguridad industrial en (https://www.siemens.com/industrialsecurity). Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de mejorar todavía más su seguridad. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos. -
Página 6: Tabla De Contenido
Índice Prólogo ..............................3 Guía de orientación en la documentación ....................6 Descripción del producto ........................11 Características ........................11 Conexión .............................. 14 Esquema eléctrico y esquema de principio ................14 Parametrización y direccionamiento ...................... 17 Parámetros ..........................17 Explicación de los parámetros ....................19 Área de direcciones ........................ -
Página 7: Guía De Orientación En La Documentación
Guía de orientación en la documentación La documentación del sistema de periferia descentralizada SIMATIC ET 200SP se divide en tres partes. Esta división permite acceder directamente al contenido deseado. Información básica En el manual de sistema se describen detalladamente la configuración, el montaje, el cableado y la puesta en marcha del sistema de periferia descentralizada SIMATIC ET 200SP. - Página 8 Para usar todas las funciones de "mySupport" es necesario registrarse una sola vez. Encontrará "mySupport" en Internet (https://support.industry.siemens.com/My/ww/es). "mySupport": "Documentación" En "MySupport", bajo "Documentación", se pueden combinar manuales completos o partes de ellos para elaborar un manual personalizado.
-
Página 9: Ejemplos De Aplicación
● Manuales, curvas características, instrucciones de manejo, certificados ● Datos maestros de productos Encontrará "mySupport", "Datos CAx" en Internet (http://support.industry.siemens.com/my/ww/es/CAxOnline). Ejemplos de aplicación Los ejemplos de aplicación le asisten con diferentes herramientas y ejemplos a la hora de resolver las tareas de automatización. En los ejemplos se muestran siempre soluciones en las que interactúan varios componentes del sistema, sin centrarse en productos concretos. - Página 10 Encontrará SIMATIC Automation Tool en Internet (https://support.industry.siemens.com/cs/ww/es/view/98161300). PRONETA La herramienta SIEMENS PRONETA ("análisis de red PROFINET") permite analizar la red de la instalación durante la puesta en marcha. PRONETA cuenta con dos funciones centrales: ● La vista topológica general escanea automáticamente la red PROFINET y todos los componentes conectados.
- Página 11 Guía de orientación en la documentación SINETPLAN SINETPLAN, el Siemens Network Planner, es una ayuda para planificadores de instalaciones y redes de automatización basada en PROFINET. La herramienta facilita, incluso en la fase de planificación, el dimensionamiento profesional y anticipativo de la instalación de PROFINET.
-
Página 12: Descripción Del Producto

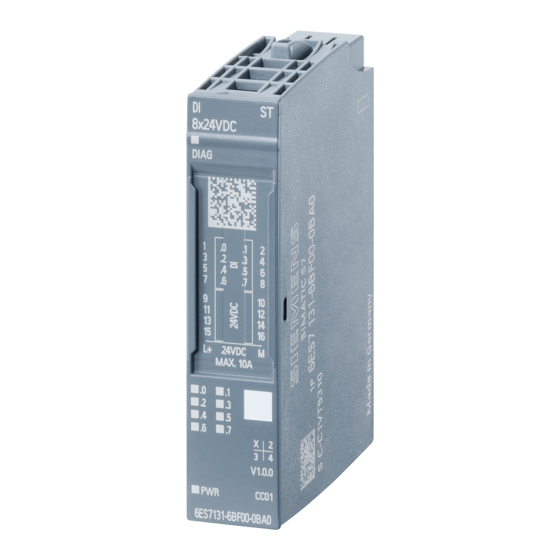

Descripción del producto Características Referencia 6ES7131-6BF00-0CA0 (unidad de embalaje: 1 unidad) 6ES7131-6BF00-2CA0 (unidad de embalaje: 10 unidades) Vista del módulo ① ⑦ Tipo y designación del módulo Clase de función ② ⑧ LED de diagnóstico Identificación por color del tipo de módulo ③... - Página 13 Descripción del producto 2.1 Características Características El módulo tiene las siguientes características técnicas: ● Módulo de entradas digitales con 8 entradas ● Entrada Sink (PNP, sumidero) ● Tensión de alimentación L+ ● Retardo a la entrada parametrizable de 0,05 ms a 20 ms (por canal) ●...
- Página 14 ● Etiquetas de identificación por referencia ● Conexión de pantalla Ver también El manual de sistema Sistema de periferia descentralizada ET 200SP (https://support.industry.siemens.com/cs/ww/es/view/58649293) contiene más información acerca de los accesorios. Módulo de entradas digitales DI 8x24VDC HF (6ES7131-6BF00-0CA0) Manual de producto, 12/2017, A5E03576307-AE...
-
Página 15: Conexión
Encontrará información acerca del cableado de la BaseUnit en el manual de sistema Sistema de periferia descentralizada ET 200SP (https://support.industry.siemens.com/cs/ww/es/view/91696622). Nota El grupo de carga del módulo debe comenzar por una BaseUnit clara. Téngalo en cuenta durante la configuración. - Página 16 Conexión 3.1 Esquema eléctrico y esquema de principio Conexión: conexión a 1 y 2 hilos La figura siguiente muestra el esquema de principio y, a modo de ejemplo, la asignación de terminales del módulo de entradas digitales DI 8×24VDC HF en la BaseUnit del tipo A0 sin bornes AUX (conexión a 1 y 2 hilos).
- Página 17 Conexión 3.1 Esquema eléctrico y esquema de principio Conexión: conexión a 3 hilos La figura siguiente muestra a modo de ejemplo la asignación de terminales del módulo de entradas digitales DI 8×24VDC HF en la BaseUnit del tipo A0 con bornes AUX (conexión a 3 hilos).
-
Página 18: Parametrización Y Direccionamiento
Parametrización y direccionamiento Parámetros Parámetros del DI 8x24VDC HF Al parametrizar el módulo con STEP 7, se especifican las características del módulo mediante diferentes parámetros. Los parámetros que pueden configurarse se indican en la siguiente tabla. El rango efectivo de los parámetros configurables depende del tipo de configuración. - Página 19 Parametrización y direccionamiento 4.1 Parámetros Parámetro Rango Ajuste pre- Reparame- Rango efectivo con software de determinado trización en configuración, p. ej., STEP 7 (TIA Portal) Archivo GSD Archivo GSD PROFINET IO PROFIBUS DP Retardo a la entrada 3,2 ms Sí Canal Módulo Ninguno...
-
Página 20: Explicación De Los Parámetros
Parametrización y direccionamiento 4.2 Explicación de los parámetros Explicación de los parámetros Diagnóstico Falta tensión de alimentación L+ Habilitado, permite diagnosticar tensión de alimentación L+ faltante o insuficiente. Diagnóstico Cortocircuito a masa Habilitado, permite diagnosticar un cortocircuito a masa en la alimentación de sensores. Diagnóstico Rotura de hilo Habilitado, permite diagnosticar una interrupción en el cable al sensor. -
Página 21: Principio De La Prolongación De Impulsos
Parametrización y direccionamiento 4.2 Explicación de los parámetros Principio de la prolongación de impulsos La siguiente imagen muestra con ejemplos si se modifican impulsos de entrada y cómo. Parámetro Prolongación de impulso Figura 4-1 Principio de la prolongación de impulsos Alarma de proceso, flanco ascendente Permite establecer si con un flanco ascendente se genera una alarma de proceso. -
Página 22: Grupo De Potencial
BaseUnit clara o un módulo de servidor. Ver también Encontrará más información en el manual de sistema Sistema de periferia descentralizada ET 200SP. (https://support.industry.siemens.com/cs/ww/es/view/91696622) Módulo de entradas digitales DI 8x24VDC HF (6ES7131-6BF00-0CA0) Manual de producto, 12/2017, A5E03576307-AE... -
Página 23: Área De Direcciones
Parametrización y direccionamiento 4.3 Área de direcciones Área de direcciones En STEP 7, el módulo puede configurarse de diferentes maneras (ver la tabla siguiente). En función de la configuración se asignan direcciones adicionales/diferentes en la memoria imagen de proceso de las entradas. Opciones de configuración del DI 8x24VDC HF El módulo puede configurarse con STEP 7 (TIA Portal) o con un archivo GSD. -
Página 24: Información De Calidad (Quality Information, Qi)
Parametrización y direccionamiento 4.3 Área de direcciones Nota Las siguientes funciones solo estarán completamente disponibles si ha configurado el submódulo X.1, y el controlador IO al que está asignado el submódulo X.1 ha establecido una conexión con el dispositivo IO. •... - Página 25 Parametrización y direccionamiento 4.3 Área de direcciones Espacio de direcciones en caso de configuración como DI 8x24VDC HF, QI de 1 x 8 canales La siguiente figura muestra la asignación del espacio de direcciones en la configuración como módulo de 8 canales con información de calidad. La dirección inicial del módulo puede asignarse libremente.
- Página 26 Parametrización y direccionamiento 4.3 Área de direcciones La figura siguiente muestra la asignación del espacio de direcciones con los submódulos 1, 2, 3 y 4 y la información de calidad. Figura 4-4 Espacio de direcciones en la configuración como DI 8x24VDC HF MSI de 1 x 8 canales con información de calidad Módulo de entradas digitales DI 8x24VDC HF (6ES7131-6BF00-0CA0) Manual de producto, 12/2017, A5E03576307-AE...
- Página 27 Parametrización y direccionamiento 4.3 Área de direcciones Espacio de direcciones en la configuración como DI 8x24VDC HF V2.0, S.2de 2 x 4 canales La siguiente figura muestra la asignación del espacio de direcciones en la configuración como módulo de 2 x 4 canales sin información de calidad. Figura 4-5 Espacio de direcciones en la configuración como DI 8x24VDC HF V2.0, S.2 de 2 x 4 canales sin información de calidad...
- Página 28 Parametrización y direccionamiento 4.3 Área de direcciones Espacio de direcciones en la configuración como DI 8x24VDC HF V2.0, S.4 de 4 x 2 canales La siguiente figura muestra la asignación del espacio de direcciones en la configuración como módulo de 4 x 2 canales sin información de calidad. Figura 4-7 Espacio de direcciones en la configuración como DI 8x24VDC HFV2.0, S.4 de 4 x 2 canales sin información de calidad...
- Página 29 Parametrización y direccionamiento 4.3 Área de direcciones Espacio de direcciones en la configuración como DI 8x24VDC HF V2.0, S.4 QI de 4 x 2 canales Cada uno de los cuatro submódulos tiene una dirección inicial de libre asignación. Figura 4-8 Espacio de direcciones en la configuración como DI 8x24VDC HF V2.0, S.4 QI de 4 x 2 canales con información de calidad Módulo de entradas digitales DI 8x24VDC HF (6ES7131-6BF00-0CA0)
-
Página 30: Alarmas Y Avisos De Diagnóstico
Alarmas y avisos de diagnóstico Indicadores de estado y error Indicadores LED La siguiente figura muestra los indicadores LED (indicadores de estado y error) de DI 8x24VDC HF. ① DIAG (verde/rojo) ② Estado del canal (verde) ③ Error del canal (rojo) ④... -
Página 31: Significado De Los Indicadores Led
Alarmas y avisos de diagnóstico 5.1 Indicadores de estado y error Significado de los indicadores LED En las tablas siguientes se explica el significado de los indicadores de estado y error. Para ver las medidas de solución de los avisos de diagnóstico, consulte el capítulo AUTOHOTSPOT. -
Página 32: Alarmas
Alarmas y avisos de diagnóstico 5.2 Alarmas Alarmas El módulo de entradas digitales DI 8×24VDC HF soporta alarmas de proceso y de diagnóstico. Alarmas de diagnóstico El módulo genera una alarma de diagnóstico con los siguientes eventos: ● Cortocircuito ● Rotura de hilo ●... -
Página 33: Estructura De La Información Adicional De Alarma
Alarmas y avisos de diagnóstico 5.2 Alarmas El canal del módulo que ha originado la alarma de proceso se registra en la información de arranque del bloque de organización. En la figura siguiente se muestra la asignación a los bits de la palabra doble de datos locales 8. Figura 5-2 Información de arranque del bloque de organización Estructura de la información adicional de alarma... -
Página 34: Avisos De Diagnóstico
Alarmas y avisos de diagnóstico 5.3 Avisos de diagnóstico Avisos de diagnóstico Avisos de diagnóstico Con cada evento de diagnóstico se emite un aviso de diagnóstico y el LED DIAG del módulo parpadea. Los avisos de diagnóstico pueden leerse, por ejemplo, en el búfer de diagnóstico de la CPU. -
Página 35: Datos Técnicos
Datos técnicos Datos técnicos Datos técnicos del DI 8×24VDC HF Referencia 6ES7131-6BF00-0CA0 Información general Designación del tipo de producto DI 8x24 VDC HF Versión de firmware V2.0 Sí Es posible actualizar el FW. • BaseUnits utilizables BU tipo A0 Código de color para etiqueta de identificación CC01 por color de módulo Función del producto... - Página 36 Datos técnicos 6.1 Datos técnicos Referencia 6ES7131-6BF00-0CA0 Alimentación de sensores Número de salidas Tensión de salida alimentación de sensores, 19,2 V mín. Protección contra cortocircuito Sí Alimentación de sensores 24 V Sí 24 V • Sí; por canal, electrónico Protección contra cortocircuito •...
- Página 37 Datos técnicos 6.1 Datos técnicos Referencia 6ES7131-6BF00-0CA0 Intensidad de entrada 2,5 mA para señal "1", típ. • Retardo a la entrada (a tensión nominal de entra- para entradas estándar Sí; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms –...
-
Página 38: Croquis Acotado
2 000 m y 5 000 m Dimensiones Ancho 15 mm Alto 73 mm Profundidad 58 mm Pesos Peso, aprox. 28 g Croquis acotado Ver Manual de producto ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/es/58532597/133300) Módulo de entradas digitales DI 8x24VDC HF (6ES7131-6BF00-0CA0) Manual de producto, 12/2017, A5E03576307-AE... -
Página 39: Juego De Parámetros
0 y 1. Encontrará información adicional en el manual de producto del módulo de interfaz PROFIBUS DP, capítulo Alarmas en Internet (http://support.automation.siemens.com/WW/view/es/78324181). Parametrización en el programa de usuario Es posible cambiar la parametrización del módulo en RUN (p. ej., el retardo a la entrada de canales concretos puede modificarse en RUN sin que ello afecte a los demás canales). -
Página 40: Información Del Encabezado
Juego de parámetros A.1 Parametrización y estructura de juegos de parámetros Estructura del juego de datos Figura A-1 Estructura del juego de datos 128 o de los juegos de datos 0 a 7 Información del encabezado La siguiente figura muestra la estructura de la información del encabezado. Figura A-2 Información del encabezado Módulo de entradas digitales DI 8x24VDC HF (6ES7131-6BF00-0CA0) -
Página 41: Parámetros
Juego de parámetros A.1 Parametrización y estructura de juegos de parámetros Parámetros La siguiente figura muestra la estructura de los parámetros para los canales 0 a 7. Los parámetros se activan poniendo a "1" el bit correspondiente. Figura A-3 Estructura de los bytes x a x+2 para los canales 0 a 7 Módulo de entradas digitales DI 8x24VDC HF (6ES7131-6BF00-0CA0) Manual de producto, 12/2017, A5E03576307-AE... - Página 42 Juego de parámetros A.1 Parametrización y estructura de juegos de parámetros Error en la transferencia del juego de datos El módulo comprueba siempre todos los valores del juego de datos que se transfiere. El módulo aplica los valores del juego de datos únicamente si se han transferido todos los valores sin error.
