Vimar Eikon Guia De Inicio Rapido

Eikon Arké
20594.0 19594.0
19594

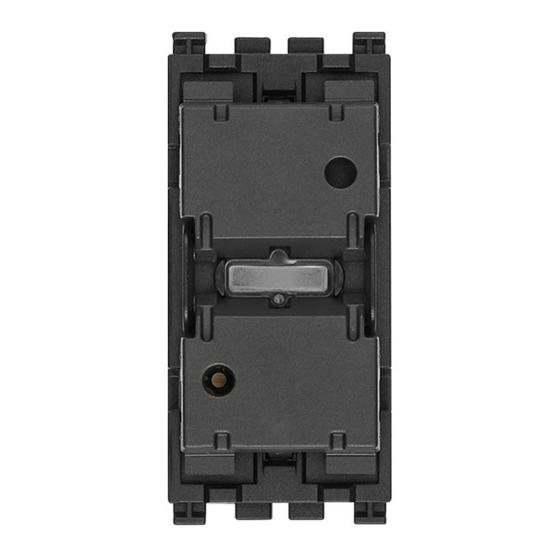

20594.0-19594.0-14594.0: Dispositivo de mando electrónico View Wireless
para 1 persiana con orientación de láminas con salida de relé conmutada para
motor cosφ 0,6 2 A 100-240 V~ 50/60 Hz, control local o remoto, doble tecno-
logía IoT para estándar Bluetooth ®
Wireless y para estándar Zigbee 3.0, 1 entrada para botón externo para activa-
ción de un escenario, función de activación de posición preferida, visibilidad en
la oscuridad por LED RGB con regulación de intensidad, alimentación 100-240
V 50/60 Hz; se completa con dos medias teclas intercambiables de 1 módulo.
19594-16494-14594: Como el anterior incluyendo teclas.
El dispositivo permite controlar la persiana/lámina por medio de los botones y a través de
conexión analámbrica. El dispositivo puede ser controlado con dos estándares de radio-
frecuencia (que se excluyen mutuamente): Bluetooth mesh (predeterminado) o Zigbee
(configurable mediante APP View Wireless). La red Bluetooth mesh implica la presencia
del gateway 20597-19597-16497-14597 mientras que para la comunicación por Zigbee
es necesario un gateway Zigbee (por ejemplo, Amazon Echo Plus, Echo Show o Echo
Studio). Está provisto de una salida con 2 relés monoestables de accionamiento encla-
vado, es decir con activación mutuamente excluyente de los relés con tiempo mínimo
de enclavamiento. Si falta la alimentación de red, ambos relés permanecen abiertos.
Los botones frontales del dispositivo controlan solo el actuador de persianas a bordo:
- Presión corta: si la persiana está parada, se produce la rotación de la lámina; si la
persiana está en movimiento, se para.
- Presión larga: el botón superior sube la persiana y el botón inferior la baja.
- Doble presión de cualquiera de las dos teclas: activación de la posición preferida (la
memorización se produce mediante la aplicación View Wireless).
CARACTERÍSTICAS.
• Tensión nominal de alimentación: 100-240 V~, 50/60 Hz.
• Potencia disipada: 0,55 W
• Potencia RF transmitida: < 100 mW (20 dBm)
• Rango de frecuencia: 2400-2483,5 MHz
• Bornes:
- 2 bornes (L y N) para línea y neutro
- 1 borne (P) para la conexión al mando cableado remoto (por ejemplo, art. 20008-
19008-16080-14008). La distancia máxima entre dispositivo IoT y pulsador es de
50 m con cable de sección mínima de 1,5 mm².
- 2 bornes ( y ) para la salida de persiana
• 2 botones frontales que se utilizan tanto para controlar la carga como para la configu-
ración.
• LED RGB que indica el movimiento de la persiana (que se puede configurar desde la
aplicación View Wireless) y el estado de la configuración (parpadeo azul)
• En el modo Bluetooth technology, al dispositivo se pueden asociar hasta 2 aparatos
art. 03925 que permiten controlar el actuador o activar un escenario.
• Temperatura de funcionamiento: -10 ÷ +40 °C (para interior)
• Grado de protección: IP20
• Configuración desde la aplicación View Wireless para sistema Bluetooth technology y
aplicación Amazon para Zigbee technology.
• Se puede controlar con la aplicación View.
CARGAS CONTROLABLES.
Cargas máximas
100 V~
240 V~
FUNCIONAMIENTO EN MODO Bluetooth technology.
El dispositivo funciona de forma predeterminada en el modo Bluetooth technology y
este estándar permite:
- activar un escenario a través del pulsador tradicional conectado al dispositivo;
- asociar el mando por radio 03925 que se puede configurar para controlar el actuador
incluido o activar un escenario;
- controlar los aparatos del sistema QUID.
A través del gateway 20597-19597-16497-14597 las funciones se pueden gestionar
localmente o en remoto mediante la aplicación View; además está disponible el control
mediante los asistentes de voz Alexa, Google Assistant y Siri.
El dispositivo también es compatible con Homekit.
Nota: A partir de la versión fw 1.7.0 el dispositivo funciona como nodo repetidor
para los dispositivos de batería (por ejemplo, art. 03980).
20594.0 ES 02 2102
Idea Plana
16494 14594.0
14594
5.0 para realización de sistema mesh View
Motor persiana
2 A cos ø 0,6
2 A cos ø 0,6
Ajustes.
Con la aplicación View Wireless se pueden configurar los siguientes parámetros:
- LED RGB para la retroiluminación: color seleccionable en una lista predefinida (prede-
terminado: ámbar para Eikon, azul para Arké y verde para Plana).
- Luminosidad LED: apagado, baja, media, alta para indicar la persiana en movimiento
(predeterminada: alta) y persiana parada (predeterminada: apagada).
- Actuador: con o sin lámina (predeterminado: con lámina).
- Tiempo de activación de persiana (predeterminado: 180 s).
- Tiempo de rotación de lámina (predeterminado: 5 s).
- Memorización de la posición preferida (predeterminada: persiana 50%, láminas 0%,
es decir abiertas).
- Tiempo de retardo de activación de escenario (predeterminado: 0 s).
- Compatibilidad con sistema QUID (predeterminada: no activada).
Procedimiento de reset
Para realizar el reset y restablecer las condiciones de fábrica en el dispositivo, en los
primeros 5 minutos desde que se conecta la alimentación del dispositivo, pulse durante
30 s ambos botones frontales hasta que parpadee el LED blanco.
CONFIGURACIÓN.
Para las operaciones de configuración en el sistema en el modo Bluetooth techno-
logy, consulte el manual de instrucciones de la aplicación View Wireless.
FUNCIONAMIENTO EN MODO Zigbee technology.
Para el funcionamiento en el modo Zigbee technology, el dispositivo debe asociarse
al asistente de voz Amazon que admite dicho estándar, por ejemplo Amazon Echo
Plus, Echo Show o Echo Studio; posteriormente se pueden configurar los siguientes
parámetros con los botones frontales:
- Selección entre persiana o persiana+lámina (predeterminada: persiana+lámina).
- Tiempo de activación de persiana (predeterminado: 180 s)
- Tiempo de rotación total de lámina (predeterminado: 2 s)
Para que el dispositivo se pueda asociar a Amazon Echo Plus, Echo Show o Echo
Studio, hay que convertirlo de Bluetooth a Zigbee mediante la aplicación View Wireless,
configurarlo en el modo emparejamiento y por último seguir el procedimiento indicado
por el asistente de voz; la correcta finalización del proceso es confirmada por la
aplicación Amazon Alexa y 3 parpadeos verdes del LED del dispositivo.
Activación del modo emparejamiento.
• Inmediatamente después de la conversión a la tecnología Zigbee (o la actualización
del software), el dispositivo entra automáticamente en el modo emparejamiento para
poder ser reconocido por el dispositivo Amazon en el plazo de 5 minutos.
• Si el dispositivo no está en el modo emparejamiento, es posible iniciar dicho ajuste
desconectando la alimentación del dispositivo y volviendo a conectarlo al cabo de
unos segundos.
• El modo emparejamiento dura 5 minutos, tras los cuales se desactiva automáticamente.
Secuencia manual para la configuración de los parámetros.
1) Durante los primeros 5 minutos después de conectar la alimentación del dispositivo
(ya asociado a Alexa), pulse durante 15 s ambos botones frontales; se entra así en la
fase de configuración del tiempo de activación (el LED parpadea de color verde duran-
te el cierre de la persiana que dura 180 s o hasta que se pulse la tecla ). Entonces
el LED se vuelve verde fijo durante 2 minutos a la espera de que se pulse el botón
; pulse entonces de forma prolongada el botón  para subir la persiana. Durante la
subida el LED parpadea de color verde; para detenerla, pulse brevemente el botón .
El tiempo transcurrido entre la presión larga y la presión corta es el tiempo de subida
de la persiana que el dispositivo memoriza como tiempo de movimiento (el LED se
enciende de color ámbar).
2) Inicia entonces la configuración del tiempo de rotación total de la lámina. Al pulsar el
botón  la persiana empieza a cerrarse y mientras tanto el LED parpadea de color
ámbar; cuando la persiana está cerrada, el LED permanece encendido fijo ámbar y
con cada presión corta del botón  aumenta en 200 ms el tiempo de rotación de la
lámina y con cada presión del botón  disminuye en 200 ms. Con cada presión se
apaga y vuelve a encender el LED ámbar y se mueven las láminas.
3) Pulse a la vez los botones  y  para memorizar el tiempo de rotación deseado y el
LED de color ámbar parpadea rápidamente tres veces.
NOTA: Si al principio de la configuración del tiempo de movimiento de las láminas no
se realizan presiones cortas en el botón y se confirma inmediatamente pulsando simul-
táneamente ambos botones, las láminas se excluyen del funcionamiento. Resumiendo,
con la persiana en movimiento, al pulsar brevemente un botón se detiene; si la persiana
está parada, la presión corta del botón no produce ningún movimiento.
Nota importante Al restablecerse la tensión después de una interrupción del
suministro eléctrico, la persiana se queda parada.
