DESCRIPCIÓN
1.
Lentes
2.
Tarjeta de circuitos maestra
3.
Tarjeta de circuitos esclava
(opcional)
4.
Tapas laterales
5.
Carcasa
ESPECIFICACIONES TÉCNICAS
Fuente de alimentación:
Consumo de corriente:
Entrada para inhibición
Entrada para solicitud de monitoreo:
Interfaz de salida; relé:
Rango de detección:
Ajuste de distancia:
Máx. altura de montaje:
Tiempo de detección:
Duración de la señal de detección:
Tiempo de espera de salida:
Rango de temperatura de funcionamiento:
Dimensiones de la PCB:
Conector al controlador de la puerta:
Conexión maestro-esclavo:
Número máx. de esclavos:
Selección de funciones:
Conformidad de la norma:
NOTES:
1. La clasificación de fuego UL10 se aplica solo a los sensores SuperScan-T con carcasas inferiores o iguales a 46 1/2 ". Las carcasas de
más de 46 1/2 "no son UL10 resistentes al fuego.
75.5911.04 SUPERSCAN-T 20190107
75.5911.04 SUPERSCAN-T 20190107
4

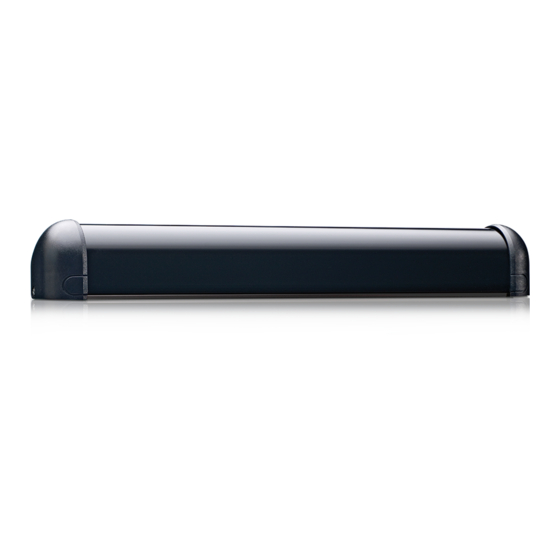

SUPERSCAN-T
Sensor de presencia para puertas automáticas
para peatones, montado en puerta
Los sensores SuperScan-T están destinados a ser utilizados
3
12 – 24 VCA/VCC ±10%
Maestro:
encendido = 60 mA máx.
apagado = 30 mA máx.
12 – 24 VCA/VCC ±10% (inhibido cuando se aplica voltaje)
12 – 35 VCC requerido (sensible a la polaridad)
duración del ancho de pulso mín. = 50 ms
relé – capacidad máxima de contacto: 1 A a 30 v (resistivo)
0 – 8'
2 – 8' (leva giratoria con ajuste lineal)
8'
< 50 ms
Detección de presencia infinita
Rango del potenciómetro: 0.1 – 4.5 segundos
-30 – 140 °F
Maestro:
10.91" x 1.5"
terminal de tornillos de 8 posiciones en PCB maestra
cable plano con conectores y candado con llave
8
Modo de detección: Normalmente abierto o normalmente cerrado
Modo normal o modo de análisis de fondo
UL 10B/C
(90 minutos)
1
con sistemas peatonales de puerta batiente.
1
2
5
Esclavo:
encendido = 40 mA máx.
apagado = 30 mA máx.
Esclavo:
8.75" x 1.5"
4
Page 1 of 8
Page 1 of 8

Publicidad

Tabla de contenido
loading

Resumen de contenidos para BEA SUPERSCAN-T

  • Página 1 (90 minutos) NOTES: 1. La clasificación de fuego UL10 se aplica solo a los sensores SuperScan-T con carcasas inferiores o iguales a 46 1/2 “. Las carcasas de más de 46 1/2 “no son UL10 resistentes al fuego. 75.5911.04 SUPERSCAN-T 20190107 75.5911.04 SUPERSCAN-T 20190107...
  • Página 2: Instalación

    Detección de presencia (verde) Sensor alimentado, sin detección Para otras indicaciones de LED basadas en la configuración del relé, consulte la página 5 - J2: Modo de relé. Page 2 of 8 Page 2 of 8 75.5911.04 SUPERSCAN-T 20190107 75.5911.04 SUPERSCAN-T 20190107...
  • Página 3: Instalación Mecánica

    Alinee la carcasa con los orificios piloto y asegure la puerta con los dos tornillos provistos. Perfore los orificios marcados (asegurando el tamaño de orificio adecuado). 75.5911.04 SUPERSCAN-T 20190107 75.5911.04 SUPERSCAN-T 20190107 Page 3 of 8 Page 3 of 8...
  • Página 4: Configuración De La Conexión En Puente

    ANÁLISIS DE FONDO APAGADO visto desde el "lado" delantero La configuración de la conexión en puente para esta función debe establecerse en las tarjetas maestra y esclava. Page 4 of 8 Page 4 of 8 75.5911.04 SUPERSCAN-T 20190107 75.5911.04 SUPERSCAN-T 20190107...
  • Página 5: Monitoreo Apagado

    Conexión en puente esclava puente maestra (en el último esclavo de la cadena – al resto de los módulos esclavos se les debe quitar la conexión en puente) 75.5911.04 SUPERSCAN-T 20190107 75.5911.04 SUPERSCAN-T 20190107 Page 5 of 8 Page 5 of 8...
  • Página 6: Posición Del Módulo Y Ajustes Del Ángulo

    Normalmente cerrado: La configuración de fábrica de la JP2 abrirá el contacto del relé en la termi- nal 5 cuando el SuperScan-T se energice y no esté en detección. La pérdida de energía resultará en un contacto normalmente cerrado.
  • Página 7: Ajustes Del Ángulo

    - Si la zona Y es demasiado Yaja, gire la perilla de ajuste en sentido contrario a las manecillas del reloj para reducir la distancia de detección y aumentar la zona Y 75.5911.04 SUPERSCAN-T 20190107 75.5911.04 SUPERSCAN-T 20190107 Page 7 of 8...
  • Página 8: Toques Finales

    EXPECTATIVAS DE BEA SOBRE EL CUMPLIMIENTO DEL SERVICIO Y LA INSTALACIÓN BEA, el fabricante del sensor, no se hace responsable de que el sensor o el dispositivo se instalen de manera incorrecta o se confi guren de manera inadecuada; por lo tanto, BEA no garantiza el uso del sensor con fi nes distintos a los previstos.
