Resumen de contenidos para Scott SPARK

  • Página 1 SCOTT 2011 SPARK BIKE OWNERS MANUAL SCOTT SPORTS SA | 17 RTE DU CROCHET | 1762 GIVISIEZ | SWITZERLAND © 2009 SCOTT SPORTS SA, ALL RIGHTS RESERVED | SCOTT-SPORTS.COM...
  • Página 2: Tabla De Contenido

    Ajuste básico del mando TWINLOC de el amortiguador Nude TC P. 015 Herramientas recomendas para el ajuste del amortiguador Nude TC P. 018 Ajuste de Spark con amortiguador Nude TC P. 019 Ajuste de rebote del amortiguador P. 021 Ajuste para otros modelos de amortiguadores P.
  • Página 3: Concepto Spark

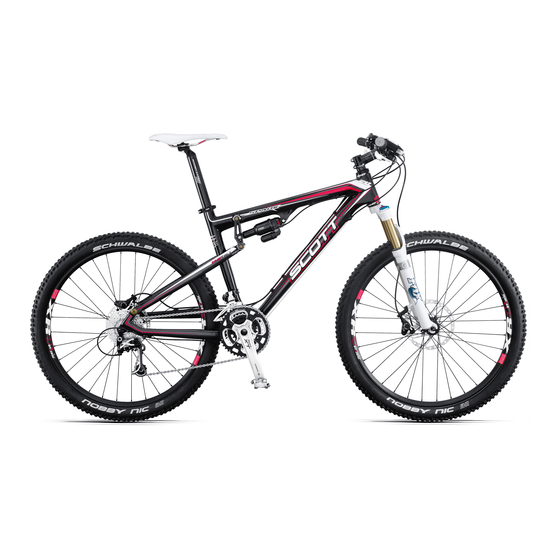

    ConCepto Spark GeoMetrÍa Spark Spark es el resultado de 2 años de investigación y desarrollo para el conseguir el cuadro de bicicleta de montaña más ligero de su segmento, alcanzando un peso inferior a 1800 gramos, incluido el cuadro, amortiguador Scott Nude TC y control remoto TWINLOC.
  • Página 4: Datos Técnicosspark

    DatoS tÉCnICoS Spark El mando remoto TWINLOC es la evolución del puntero sistema TRACLOC de Scott. Recorrido 110/70/0mm Mientras TRACLOC permitía el cambio de recorrido en los amortiguadores NUDE TC Ratio de suspensión 2.97 y EQUALIZER2 entre el modo bloqueo, modo tracción o modo descenso desde el...
  • Página 5 CONFIGURATION bike cable-adapter.prt 09/06/2009 1 / 1 Scale Material Projection Copying, using or disclosing such information and data without written permission of SCOTT SPORTS SA is prohibited. 1762 Givisiez SWITZERLAND Version: RELEASE BUTTON Pulsador liberador Division Pro-E file Drawn by...
  • Página 6: Colocación Del Mando Remoto

    Information and data contained in this document is confidential and proprietary to SCOTT SPORTS SA. BIKE cable-adapter.prt 03/06/09 1 / 1 Copying, using or disclosing such information and data without written permission of SCOTT SPORTS SA is prohibited. Project TWINLOC ROLL FORK MOUNTING SCALE 3:1...
  • Página 7 Swiss, por favor, siga las instrucciones del manual de la horquilla o contacte con su BIKE cable-adapter.prt 03/06/09 1 / 1 Copying, using or disclosing such information and data without written permission of SCOTT SPORTS SA is prohibited. distribidor. DETAIL A DETAIL B SCALE 2:1...
  • Página 8: Mando Remoto Twinloc

    Copying, using or disclosing such information and data without written BIKE twinlock-lever_2.asm 10/06/2009 1 / 1 ...haga que salga al lado de la permission of SCOTT SPORTS SA is prohibited. cámara de expansión Eje delantero Leva remota S2 Eje trasero L2 Botón liberador Quite el tornillo prisionero de M4 S3 Cámara de expansión...
  • Página 9 Modo Tracción Tire del cable para colocarlo anclaje del cable tirante..entonces fije el prsionero usanro una llave Allen de 2mm (max 1.3Nm) 2011 SCOTT BIKE OWNERS MANUAL...
  • Página 10: Herramientas Recomendas Para El Ajuste Del Amortiguador Nude Tc

    HerraMIentaS reCoMenDaDaS para eL ajUSte De Spark Con aMortGIGUaDor ajUSte DeL aMortIGUaDor nUDe tC nUDe tC Para el ajuste del amortiguador recomendamos utilizar una bomba de alta presión El ajuste del amortiguador Nude TC puede hacerse fácilemente en pocos minutos.
  • Página 11: Ajuste De Rebote Del Amortiguador

    Si no rebota el rebote es demasiado lento, abrirlo 2 ó 3 “cliks” IMporTaNTe La máxima presión que puede soportar el amortiguador Nude TC es 15.4bar/223psi lo cual significa un peso máximo del clista de 110kg incluyendo ropa y carga. 2011 SCOTT BIKE OWNERS MANUAL...
  • Página 12: Ajuste Para Otros Modelos De Amortiguadores

    IMporTaNTe: Tenga en cuenta que siempre se debe montar el amortiguador Scott Nude en la posición que se muestra abajo. Montando el amortiguador trasero en una posición diferente puede dañar el cuadro en diferentes partes.
  • Página 13: Ajuste De La Altura De Tija De Sillín

    Si es necesario cambiar los rodamientos es posible conseguirlos incluidos en un kit disponible en los distribuidores autorizados Scott, o adquirirlos en tiendas específicas mediante la referencia interncional indicada en la página 03.
  • Página 14: Garantía

    Están equipadas con los mejores y más reconocidos componentes. Modelo SCOTT garantiza sus cuadros y basculantes durante 5 años sobre defectos en el material y/o de frabricación Esta garantía de 5 años está sujeta a la realización de los mantenimientos anuales Año...
