146 73

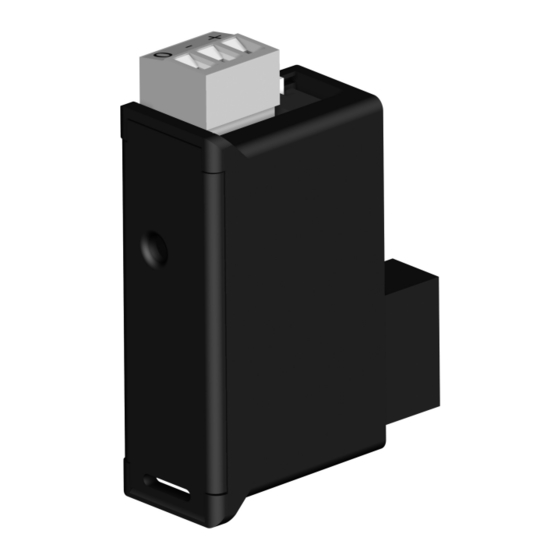

EMDX³ AMC
Módulo opción comunicación RS485 para 146 69

Publicidad

Tabla de contenido
loading

Manuales relacionados para LEGRAND RS485

Resumen de contenidos para LEGRAND RS485

  • Página 1 146 73 EMDX³ AMC Módulo opción comunicación RS485 para 146 69...
  • Página 2 146 73 - Ref.: N9514/00 E...

  • Página 3: Tabla De Contenido

    OPERACIONES PREVIAS ___________________________________________________ 4 INFORMACIONES GENERALES _________________________________________ 4 INSTALACIÓN _____________________________________________________________ 5 CONEXIÓN ___________________________________________________________ 5 PROGRAMACIÓN __________________________________________________________ 6 ENtRAR EN MOdO pROGRAMACIÓN __________________________________ 6 dIRECCIÓN dE COMUNICACIÓN _______________________________________ 8 VELOCIdAd dE COMUNICACIÓN _______________________________________ 8 pARIdAd dE COMUNICACIÓN _________________________________________ 9 BIt dE StOp dE COMUNICACIÓN ______________________________________ 9 pARA SALIRdE LA pROGRAMACIÓN __________________________________ 10 COMUNICACIÓN _________________________________________________________ 11 CARACTERÍSTICAS TÉCNICAS ____________________________________________ 13...

  • Página 4: Operaciones Previas

     E nunaconfiguraciónestándar,unaconexiónRS485 asociar a los modelos 146 69. pone a disposición un permite poner en relación 1 producto 146 69 o cual- enlace serie RS485 ( o  hilos) en protocolo JBUS/ quierotroproductodecomunicación,conunPCo MOdBUS que permite la puesta en servicio del pro- un autómata sobre 1500 metros a partir del protocolo...

  • Página 5: Instalación

    146 73 InsTalacIÓn coneXIÓn El módulo se instala en la cara trasera del producto 146 69enunodeloscuatroemplazamientosprevistospara ello. El producto 146 69 deberá estar desconectado Å Ç Fijeelmóduloenunodeloscuatroemplazamientos. Ñ  É C onexionarrespetandolasindicaciones poner en tensión. - <=> A + <=> B 146 73 - Ref.: N9514/00 E...

  • Página 6: Programación

    146 73 programacIÓn enTrar en modo programacIÓn (COdE 100) 3 sec confirm 146 73 - Ref.: N9514/00 E...
  • Página 7 146 73 programacIÓn Menú anterior Menú siguiente 146 73 - Ref.: N9514/00 E...

  • Página 8: Dirección De Comunicación

    146 73 programacIÓn dIreccIÓn de comunIcacIÓn > Ejemplo : COM ADR = 7 confirm velocIdad de comunIcacIÓn > Ejemplo : BDS = 19 200 bauds (x 1) 19200 (x 2) 38400 (x 3) 2400 (x 4) 4800 (x 5) 9600 confirm 146 73 - Ref.: N9514/00 E...

  • Página 9: Paridad De Comunicación

    146 73 programacIÓn parIdad de comunIcacIÓn > Ejemplo : PAR = Even x 1 (Odd = paridad impar) x 2 (Even = paridad par) x 3 (No = sin paridad) BIT de sTop de comunIcacIÓn > Ejemplo : STOP = 2 x 1 (2 bits) x 2 (1 bits) confirm...

  • Página 10: Para Salirde La Programación

    146 73 programacIÓn para salIr de la programacIÓn 3 sec. 146 73 - Ref.: N9514/00 E...

  • Página 11: Comunicación

    146 73 comunIcacIÓn El producto 146 69 comunica a partir de un protocolo El modo de comunicación es el modo RtU (Remote JBUS/MOdBUS  que implica un diálogo según una terminalUnit)concaractereshexadecimalescompues- ® estructuramaestra/esclava.Sonposiblesdosdiálogos: tos de 8 bits como mínimo. • e ldiálogomaestroconunesclavo(producto146 69) yesperaderespuesta • e ldiálogomaestrocontodoslosesclavos(producto 146 69) sin espera de respuesta.

  • Página 12: Tabla De Comunicación

    146 73 comunIcacIÓn TaBla de comunIcacIÓn > Las tablas de comunicación están disponibles en el CD Rom proporcionado con el módulo RS485 JBUS/ MODBUS para el producto 146 69. 146 73 - Ref.: N9514/00 E...

  • Página 13: Características Técnicas

    146 73 caracTerÍsTIcas TÉcnIcas communIcacIÓn RS485 2o3hilohalfdúplex protocolo JBUS/MOdBUS modo RtU ® Velocidad de 400 a 8400 Baudios Aislamientiogalvánico 4kV Unidaddecarga 1UL(Unityofloads) 146 73 - Ref.: N9514/00 E...

  • Página 14: Lexico De Las Abreviaciones

    146 73 lÉXIco de las aBrevIacIones Comunicación dirección del esclavo Velocidad de comunicación en baudios paridad de la trama de comunicación Sin paridad Even paridad par paridad impar StOp Bip de stop 1 bit de stop  bits de stop 146 73 - Ref.: N9514/00 E...
  • Página 15 146 73 noTes 146 73 - Ref.: N9514/00 E...
