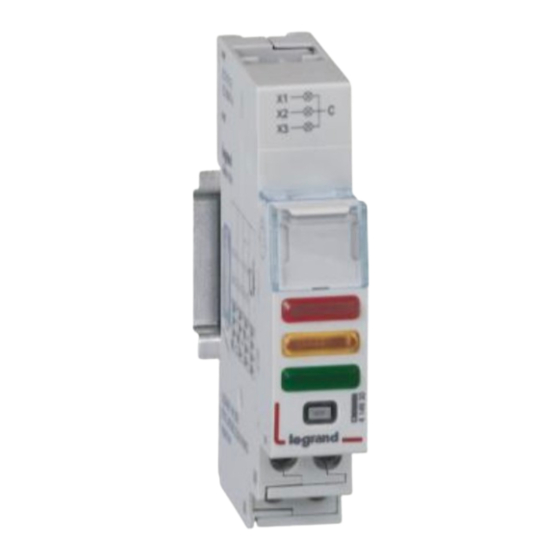

EMS CX
- Módulo de señalización
3
universal
1. DESCRIPCIÓN - USO
. Módulo específico para su uso en el sistema de gestión de
energía (EMS CX
).
3
. Permite visualizar indicaciones claras relativas al estado de un
circuito o de dispositivos modulares asociados (MCB, RCCB,
RCBO...) y/o de dispositivos de alimentación (p. ej., ACB, MCCB...)
a través de contactos "secos" sin tensión.
. Equipado con micro-interruptores (en el lateral) que permiten
configurar el producto en cuanto a:
- Tipo de información que devuelve el dispositivo:
dispositivo modular o de alimentación en posición abierta, cerrada
o de disparo
estado del muelle de un dispositivo ACB
... (ver el apartado «Configuración del módulo»)
Símbolo:
2. GAMA
. Referencia 4 149 30: Módulo de señalización universal; 3 entradas
procedentes de contactos "secos" sin tensión con un terminal
común.
Ancho:
. 1 módulo. 17,8 mm de ancho
3. DIMENSIONES TOTALES
Ficha técnica: F02332ES/01
87045 LIMOGES Cedex
Teléfono: 05 55 06 87 87 – Fax: 05 55 06 88 88
Referencia: 4 149 30
4. MONTAJE -CONEXIÓN
Fijación:
. Sobre perfil EN/IEC 60715 simétrico o perfil DIN 35
Posiciones de funcionamiento:
. Vertical, horizontal, invertido, sobre el lateral
Alimentación:
. Obligatoriamente a 12 V de corriente continua (CC) a través del
módulo de alimentación específico referencia 4 149 45
. Dos vías:
mediante cables de conexión de comunicación específicos
(referencia 4 149 07/08/09) para conectar en el lado de salida a
través de puertos dedicados
mediante perfiles de comunicación específicos (referencia 4 149
01/02/03) para conectar en la parte trasera a través de conectores
dedicados
Fecha de actualización: -
Contenido
1. Descripción - Uso ............................................. 1
2. Gama ............................................................... 1
3. Dimensiones totales......................................... 1
4. Montaje - Conexión .......................................... 1
5. Características generales ................................ 7
6. Arquitecturas de sistema ................................. 9
6.1 Independiente 9
6.1.1 Con direccionamiento local ........................... 9
6.1.2 Con direccionamiento remoto ...................... 10
6.2 Supervisado ..................................................... 11
6.2.1 Con direccionamiento local ......................... 11
6.2.2 Con direccionamiento remoto ...................... 13
7. Conformidad y homologaciones .................... 15
Fecha de creación: 09/11/2016
Página
1 / 15

Publicidad

loading

Resumen de contenidos para LEGRAND EMS CX3

  • Página 1 87045 LIMOGES Cedex Teléfono: 05 55 06 87 87 – Fax: 05 55 06 88 88 EMS CX - Módulo de señalización Referencia: 4 149 30 universal Contenido Página 1. Descripción - Uso ..........1 2. Gama ............... 1 3. Dimensiones totales......... 1 4.
  • Página 2 EMS CX - Módulo de señalización Referencia: 4 149 30 universal (continuación) (continuación) 4. MONTAJE –CONEXIÓN 4. MONTAJE –CONEXIÓN Terminales: Configuración del módulo: . Profundidad de terminal: 8 mm. . En el lado izquierdo, el módulo EMS CX está equipado con 4 .
  • Página 3 EMS CX - Módulo de señalización Referencia: 4 149 30 universal (continuación) (continuación) 4. MONTAJE –CONEXIÓN 4. MONTAJE –CONEXIÓN Conexión con el dispositivo asociado: Conexión con el dispositivo asociado (continuación) . Asociación con un auxiliar electromecánico DX CA + SD (p. ej., Nota: referencia 4 062 66) o con otros contactos de este tipo de otra Visualización de información relativa a la posición abierta/cerrada/de...
  • Página 4 EMS CX - Módulo de señalización Referencia: 4 149 30 universal (continuación) (continuación) 4. MONTAJE –CONEXIÓN 4. MONTAJE –CONEXIÓN Conexión con el dispositivo asociado Conexión con el dispositivo asociado (continuación) (continuación) . Asociación con varios contactos electromecánicos de señal de .
  • Página 5 EMS CX - Módulo de señalización Referencia: 4 149 30 universal (continuación) (continuación) 4. MONTAJE –CONEXIÓN 4. MONTAJE –CONEXIÓN Configuración del módulo Conexión de datos (interconexión de módulos EMS CX (continuación) .Mediante cables de conexión de comunicación específicos Nota 2: (referencia 4 149 07/08/09) ESCLAVO = función de repetición .
  • Página 6 EMS CX - Módulo de señalización Referencia: 4 149 30 universal (continuación) (continuación) 4. MONTAJE –CONEXIÓN 4. MONTAJE –CONEXIÓN Conexión de datos (interconexión de módulos EMS CX Conexión de datos (interconexión de módulos EMS CX (continuación) (continuación) . Mediante una combinación de cables de conexión y perfiles de .
  • Página 7 Tabla de configuración de micro-interruptores (extracto) Dirección de Legrand 2. Tirar del dispositivo hacia adelante para lado derecho: información sobre cableado y trazabilidad extraerlo del perfil Etiqueta: retirar del módulo y conservar si es necesario (información...
  • Página 8 EMS CX - Módulo de señalización Referencia: 4 149 30 universal 5. CARACTERÍSTICAS GENERALES 5. CARACTERÍSTICAS GENERALES (continuación) (continuación) LED de señalización: Tensión de aislamiento: . Equipado con LED de señalización configurables: rojo, amarillo y . Ui = 400 V verde Tensión soportada al impulso Uimp: (ver el apartado «Configuración del módulo»):...
  • Página 9 EMS CX - Módulo de señalización Referencia: 4 149 30 universal 6. ARQUITECTURAS DE SISTEMA El EMS CX es un sistema polivalente y puede configurarse o utilizarse como sistema «independiente» o «supervisado», en función de las necesidades del cliente. La configuración y los métodos de direccionamiento varían según el sistema elegido. Se ofrecen cuatro posibles arquitecturas: 6.1 Sistema independiente 6.1.1 Con direccionamiento local (mediante el selector de direccionamiento)
  • Página 10 EMS CX - Módulo de señalización Referencia: 4 149 30 universal 6. ARQUITECTURAS DE SISTEMA 6.1 Sistema independiente (continuación) 6.1.2 Sistema independiente con direccionamiento remoto (por ordenador) Ventajas del direccionamiento remoto: Toda la configuración (direcciones y funciones) se puede llevar a cabo mediante el software de configuración del EMS Software de configuración disponible de forma gratuita Detección automática de los módulos EMS CX instalados en el sistema (características, funciones, configuración, etc.)
  • Página 11 EMS CX - Módulo de señalización Referencia: 4 149 30 universal 6. ARQUITECTURAS DE SISTEMA 6.1 Sistema independiente (continuación) 6.1.2 Sistema independiente con direccionamiento remoto (por ordenador) (continuación) Consecuencias para la arquitectura del sistema: para 1 mini módulo de configuración (referencia 4 149 36/67) hasta 30 módulos EMS CX (p.
  • Página 12 EMS CX - Módulo de señalización Referencia: 4 149 30 universal 6. ARQUITECTURAS DE SISTEMA (continuación) 6.2 Sistema supervisado (sistema de supervisión por ordenador) (continuación) 6.2.1 Sistema supervisado con direccionamiento local (mediante el selector de direccionamiento) (continuación) Consecuencias del modo de direccionamiento local (mediante el selector de direccionamiento) .
  • Página 13 EMS CX - Módulo de señalización Referencia: 4 149 30 universal 6. ARQUITECTURAS DE SISTEMA (continuación) 6.2 Sistema supervisado (sistema de supervisión por ordenador) (continuación) 6.2.2 Sistema supervisado con direccionamiento remoto (por ordenador) Ventajas del direccionamiento remoto: Toda la configuración (direcciones y funciones) se puede llevar a cabo de forma remota mediante el software de configuración del Software de configuración disponible de forma gratuita Detección automática de los módulos EMS CX instalados en el sistema (características, funciones, configuración, etc.)
  • Página 14 EMS CX - Módulo de señalización Referencia: 4 149 30 universal 6. ARQUITECTURAS DE SISTEMA (continuación) 6.2 Sistema supervisado (sistema de supervisión por ordenador) (continuación) 6.2.2 Sistema supervisado con direccionamiento remoto (por ordenador) (continuación) Referencia 0 046 89 Consecuencias para la arquitectura del sistema: para 1 pasarela IP/ModBus (referencia 0 046 89): hasta 247 direcciones ModBus A causa del ModBus: límite obligatorio de un máximo de 32 interfaces ModBus/EMS CX...
  • Página 15 EMS CX - Módulo de señalización Referencia: 4 149 30 universal 7. CONFORMIDAD Y HOMOLOGACIONES Conformidad con normas: . Conformidad con la Directiva sobre compatibilidad electromagnética (EMC) n.° 2014/30/UE . Conformidad con la Directiva sobre baja tensión n.° 2014/35/UE. . Compatibilidad electromagnética: IEC/EN 61131-2 IEC/EN 60947-5-1 Respeto por el medioambiente –...
