Montaje del RollerDrive

Introducción del eje de fijación
AVISO
Daños de las piezas interiores del RollerDrive debido a una manipulación incorrecta
No montar todavía la tuerca de fijación.
¾
Garantizar una conexión equipotencial correcta de todos los elementos metálicos de la unidad de
¾
transporte (RollerDrive, perfil lateral, estructura de soporte...). Una puesta a tierra incorrecta puede
provocar la acumulación de cargas estáticas, lo que puede tener como consecuencia una avería o un fallo
prematuro del RollerDrive o del control conectado.
Retirar el embalaje y los dispositivos de fijación para el transporte del RollerDrive.
¾
A fin de garantizar una conexión equipotencial segura del RollerDrive, la tuerca de fijación debe tener
contacto directo con la superficie metálica del perfil lateral puesto a tierra.
Si fuera necesario, retirar el revestimiento del perfil lateral en la zona de la tuerca de fijación.
¾

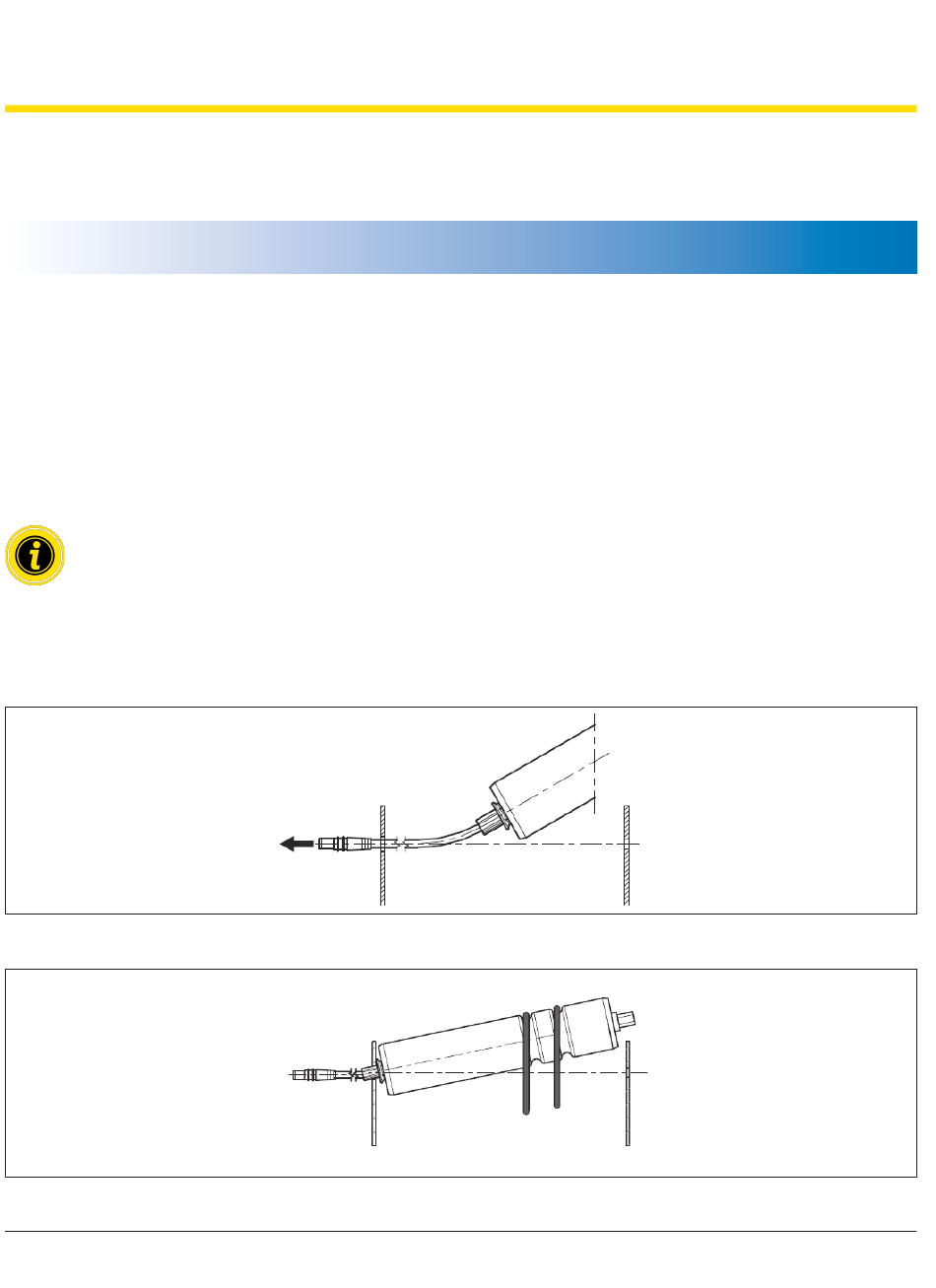

Introducir el cable del RollerDrive y el eje de fijación en el agujero hexagonal (mín. 11,2 mm) o el agujero
¾
circular (mín. 12,2 mm) correspondiente del perfil lateral.
Colocar una o dos correas redondas de 4 mm (máx. 5 mm) o correas PolyVee.
¾
