Página 1: Manual Conexiones Pedestal B737
Fecha:23/06/14 Rev.:1.0 Manual Conexiones Pedestal B737. -
Página 2: Tabla De Contenido
Manual Conexiones Pedestal B737 Índice: MANUAL CONEXIONES PEDESTAL B737....................1 ÍNDICE:................................. 2 INTRODUCCIÓN:............................3 CABLEADO TARJETAS IOCARDS POR CAPAS:..................3 : ......................... 3 ABLEADO EN : ........................4 ABLEADO ASTER ISPLAYS : ........................6 ABLEADO ENTRE ISPLAYS Displays 1 y 2: ............................6 Display 3: ............................ -
Página 3: Introducción

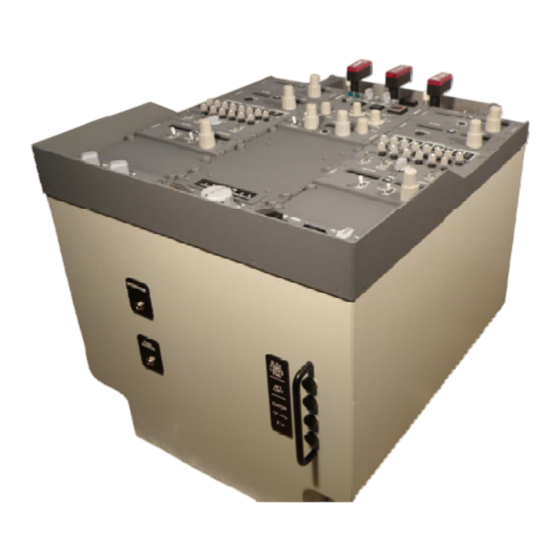

Manual Conexiones Pedestal B737 Introducción: El pedestal B737 es un módulo diseñado para poder manejar los múltiples parámetros de radio, extinción de incendios, control de audio, trimado de timón y radar. Para ello incluye toda la electrónica necesaria. Todo ello conectado al ordenador por 2 ó 3 cables USB solamente. -
Página 4: Cableado Master-Displays
Manual Conexiones Pedestal B737 Para no confundirnos con demasiados cables vamos a trabajar sólo con un lado del pedestal, usaremos el lado izquierdo o lado del capitán que es el que vemos a la izquierda de la imagen superior. Para el lado del primer oficial es exactamente igual. - Página 5 Manual Conexiones Pedestal B737 El cable de displays sube a la capa intermedia por el exterior del soporte y se fija a las tres displays del lado 1. El orden de las displays es 1 hacia delante (encima de la fuente de alimentación), 2 hacia atrás y 3 hacia más atrás (encima de la Master):...
-
Página 6: Cableado Entre Displays
Manual Conexiones Pedestal B737 Cableado entre Displays: El cableado entre las tarjetas displays necesita un poco más de atención porque usamos tres de ellas conectadas a la misma Master. Además dos de ellas están conectadas a la PCB Pedestal por un mismo cable y la tercera con un conector independiente de las otras dos. - Página 7 Manual Conexiones Pedestal B737 Como se puede ver en la imagen (tarjeta display adaptada para el manual) los pines 1 coinciden y los agujeros 33 y 34 del conector del cable quedan libres. El siguiente paso es conectar la display 1 con la display 2 usando el conector del cable que queda libre.
- Página 8 Manual Conexiones Pedestal B737 Cable de 16 contactos con tres conectores. El conector de 16 contactos más alejado de los demás se queda libre para conectar con la tarjeta pedestal, el conector de la otra punta del cable se conecta a la display 1 de la siguiente...
- Página 9 Manual Conexiones Pedestal B737 El conector central del cable se conecta al conector J6 de la display 2 usando la fila de agujeros pares del conector: Quedando el conjunto de las displays 1 y 2 con una punta libre para conectar en la PCB Pedestal: www.opencockpits.com...
-
Página 10: Display 3
Manual Conexiones Pedestal B737 Display 3: Cable de 34 contactos con dos conectores. Ahora haremos la conexión del cable de 34 hilos de la display 3. Este cable es de sólo dos conectores, uno para la PCB Pedestal y el otro para la display, de este último usamos la fila de... -
Página 11: Cableado Entre Displays Ypcb Pedestal
Manual Conexiones Pedestal B737 Quedando el cableado de la display 3 así: Ahora queda conectar los terminales sueltos a la tarjeta PCB Pedestal. Cableado entre Displays y PCB Pedestal: Displays 1 y 2: Los cables de las tarjetas displays 1 y 2 se conectan a la tarjeta pedestal 1 en sus respectivos puertos: Conector cable de 34 hilos - Conector 34 pins PCB DISPLAY 1/2. - Página 12 Manual Conexiones Pedestal B737 Conector cable de 16 hilos - Conector 16 pins PCB DISPLAY 1/2. Display 3: El cable de la tarjeta display 3 se conecta a la tarjeta pedestal 1 en sus respectivos puertos: Conector cable de 34 hilos - Conector 34 pins PCB DISPLAY 3.
-
Página 13: Cableado Master-Pcb Pedestal
Manual Conexiones Pedestal B737 Conector cable de 16 hilos - Conector 16 pins PCB DISPLAY 3. Ahora veremos como conectar las entradas y salidas de las Master a la tarjeta PCB Pedestal. Cableado Master-PCB Pedestal: Salidas Master 1: El cableado de las salidas es mucho más sencillo que las displays. Simplemente hay que conectar la salida de la Master (J2) con el conector MASTER OUTPUTS de la pcb Pedestal: www.opencockpits.com... -
Página 14: Conexión Paneles Idc
Manual Conexiones Pedestal B737 Entradas Master 1: El cableado de las entradas es igual que el de las salidas. Simplemente hay que conectar las entradas de la Master (J3 y J4) con las entradas MASTER INPUTS 1 y MASTER INPUTS 2 de la Pedestal. -
Página 15: Esquema De Conexión Panel Comm
Manual Conexiones Pedestal B737 Esquema de conexión panel COMM: Los conectores del panel COMM B737 IDC se pueden conectar a cualquier tarjeta de entradas y salidas y a la Tarjeta Pedestal mediante conectores IDC de 16 contactos: Los nombres de los conectores en el panel y en la... -
Página 16: Descripción De Los Conectores Comm Primer Oficial
Declaración de entradas y salidas Panel COMM IDC: Para declarar las variables de entradas y salidas se deberá usar el formato siguiente (el listado pertenece a la definición del pedestal de Opencockpits basado en las tarjetas Pedestal). // DIGITS COMM... -
Página 17: Esquema De Conexión Nav
Var 406, name S_CM2SWP, Link IOCARD_SW, DEVICE X, Input 77 Esquema de conexión NAV: Los conectores del panel NAV B737 IDC se pueden conectar a cualquier tarjeta de entradas y salidas y a la Tarjeta Pedestal mediante conectores IDC de 16 contactos:... -
Página 18: Descripción De Los Conectores Nav Capitán
Declaración de entradas y salidas panel NAV IDC: Para declarar las variables de entradas y salidas se deberá usar el formato siguiente (el listado pertenece a la definición del pedestal de Opencockpits basado en las tarjetas Pedestal). // DIGITS NAV... -
Página 19: Esquema De Conexión Panel Adf
Var 414, name S_NAV2SWP, Link IOCARD_SW, DEVICE X, Input 86 Esquema de conexión panel ADF: Los conectores del panel ADF B737 IDC se pueden conectar a cualquier tarjeta de entradas y salidas y a la Tarjeta Pedestal mediante conectores IDC de 16 contactos:... -
Página 20: Descripción De Los Conectores Adf Capitán
Manual Conexiones Pedestal B737 Descripción de los conectores ADF capitán: El ADF del lado del capitán va conectado a la PCB Pedestal de la Master nº1. J14 CONNECTOR LEFT J13 CONNECTOR RIGHT D3D1 = salida 39, Dígito 3 frecuencia espera. -
Página 21: Esquema De Conexión Panel Audio
Var 426, name S_ADF2TONE, Link IOCARD_SW, DEVICE X, Input 96 Esquema de conexión panel Audio: Los conectores del panel de Audio B737 IDC se pueden conectar a cualquier tarjeta de entradas y salidas, al módulo Audio B737 P&P y a la Tarjeta Pedestal. -
Página 22: Descripción De Los Conectores Audio Capitán
Declaración de entradas y salidas: Para declarar las variables de entradas y salidas se deberá usar el formato siguiente (el listado pertenece a la definición del pedestal de Opencockpits basado en las tarjetas Pedestal). Salidas Audio capitán: Var 212, name AU1VH1MI, Link IOCARD_OUT, DEVICE X, Output 14 // AUDIO1 VHF1 MIC LED... -
Página 23: Esquema De Conexión Panel Fire Cargo
Var 498, name S_AU2ALT, Link IOCARD_SW, DEVICE XX, Input 112 // AUDIO2 ALT-NORM SWITCH Esquema de conexión panel Fire Cargo: Los conectores del panel FIRE CARGO B737 IDC se pueden conectar a cualquier tarjeta de entradas y salidas y a la Tarjeta Pedestal mediante conectores IDC de 16 contactos:... -
Página 24: Descripción De Los Conectores Fire Cargo
Manual Conexiones Pedestal B737 Descripción de los conectores Fire cargo: El Fire Cargo va conectado a la PCB Pedestal de la Master nº2 cuando hay un FIRE ENGINES conectado en la pcb pedestal nº1 porque son incompatibles ambos en la misma PCB Pedestal o tarjeta Master. - Página 25 Declaración de entradas y salidas panel Fire Cargo: Para declarar las variables de entradas y salidas se deberá usar el formato siguiente (el listado pertenece a la definición del pedestal de Opencockpits basado en las tarjetas Pedestal). // SALIDAS FIRE CARGO...
-
Página 26: Esquema De Conexión Panel Fire Engines
Manual Conexiones Pedestal B737 Esquema de conexión panel Fire Engines: Los conectores del panel FIRE ENGINES B737 IDC se pueden conectar a cualquier tarjeta de entradas y salidas y a la Tarjeta Pedestal mediante conector IDC de 40 contactos: Los nombres de los conectores en el panel y en la PCB Pedestal son los siguientes: PANEL IDC PCB PEDESTAL Descripción de los conectores Fire Engines:... - Página 27 Declaración de entradas y salidas panel Fire Engines: Para declarar las variables de entradas y salidas se deberá usar el formato siguiente (el listado pertenece a la definición del pedestal de Opencockpits basado en las tarjetas Pedestal). // SALIDAS FIRE ENGINES...
- Página 28 Manual Conexiones Pedestal B737 Var 258, name ENG2_OVHL, Link IOCARD_OUT, DEVICE XX, Output 28 // ENGINE 2 OVERHEAT Var 260, name LBOTDISL, Link IOCARD_OUT, DEVICE XX, Output 29 // ENGINE 1 BOTTLE DISCHARGE Var 262, name RBOTDISL, Link IOCARD_OUT, DEVICE XX, Output 30 // ENGINE 2 BOTTLE...
-
Página 29: Esquema De Conexión
Manual Conexiones Pedestal B737 Esquema de conexión: El conector del panel Rudder Trim B737 IDC se puede conectar a cualquier tarjeta de entradas y salidas y a la Tarjeta Pedestal mediante un conector IDC de 10 contactos: Descripción de los conectores Rudder Trim: El panel Rudder Trim va conectado a la PCB Pedestal de la Master nº1 cuando hay un panel... -
Página 30: Esquema De Conexión Panel Atc
512, PosR 1023, Type 1 Esquema de conexión panel ATC: El conector del panel ATC B737 IDC se puede conectar a cualquier tarjeta de entradas y salidas y a la Tarjeta Pedestal mediante conector IDC de 34 contactos: Los nombres de los conectores en el panel y en la PCB Pedestal son los siguientes:... -
Página 31: Descripción De Los Conectores Atc
Manual Conexiones Pedestal B737 PANEL IDC PCB PEDESTAL J1-2-3 Descripción de los conectores ATC: El ATC va conectado a la PCB Pedestal de la Master nº2 (PCB Pedestal lado primer oficial). J23 CONNECTOR FUNCIÓN D2S1 D2S2 D2S3 D2S4 D2S5 D2S6... -
Página 32: Esquema De Conexión Panel Radar
Var 442, name R_ATCTARA, Link IOCARD_SW, DEVICE 20, Input 143 // ROTARY SWITCH Esquema de conexión panel RADAR: El conector del panel RADAR B737 IDC se puede conectar a cualquier tarjeta de entradas y salidas y a la Tarjeta Pedestal mediante conector IDC de 10 contactos:... -
Página 33: Descripción De Los Conectores Radar
Declaración de entradas y salidas: Para declarar las variables de entradas y salidas se deberá usar el formato siguiente (el listado pertenece a la definición del pedestal de Opencockpits basado en las tarjetas Pedestal). // RADAR Var 572, name R_RADTST, Link IOCARD_SW, DEVICE 20, Input 69 // RADAR WX-TEST... -
Página 34: Esquema De Conexión Stab Trim
Manual Conexiones Pedestal B737 Esquema de conexión Stab Trim: El conector del panel STAB TRIM B737 IDC se puede conectar a cualquier tarjeta de entradas y salidas y a la Tarjeta Pedestal mediante conector IDC de 10 contactos: Los nombres de los conectores en el panel y en la PCB Pedestal son los siguientes: PANEL IDC PCB PEDESTAL Descripción del conector STAB TRIM:... -
Página 35: Declaración De Entradas Y Salidas Stab Trim
TRIM DOOR DENY ROTARY SWITCH Con esto damos fin a este manual, os invitamos a leer los manuales de los demás elementos de Opencockpits y del software SIOC y os damos las gracias por confiar en nosotros. Links de interés: Zona de soporte para clientes: http://www.opencockpits.com/catalog/info/...
