- Página 1 USER GUIDE SIATA V132 SFE-EV VIRIDION RESIDENTIAL www.pentairaquaeurope.com...
- Página 2 User Guide Siata V132-SFE-EV-VIRIDION Original settings Installation settings Installation no. Installation date Resin type Resin volume Valve serial no. Controller serial no. Outlet water hardness [°tH] Tank size [°tH] Brine tank size Hydraulic settings Injector size BLFC DLFC Accessories Electrical settings Voltage [V] Frequency [Hz]...
- Página 3 User Guide Siata V132-SFE-EV-VIRIDION No. FR 1 Réglages d’installation Anlageneinstellungen Configuración de instalación Impostazioni installazione Installatie instellingen 2 N° installation Anlagennr. N.º de instalación Installazione N. Installatie nr. 3 Date d’installation Aufstellungsdatum Fecha de instalación Data di installazione Installatiedatum 4 Type de résine Harzart Tipo de resina Tipo di resina...
-
Página 4: Scope Of The Documentation
Pentair shall not accept any liability for any loss or damage of profits, revenues, use, production, or contracts, or for any indirect, special or consequential loss or damage whatsoever. Please refer to the Pentair List Price to know more about terms and conditions applicable to this product. -
Página 5: Serial Label Location
User Guide Siata V132-SFE-EV-VIRIDION Safety 2.1. Serial label location Model Part number Electrical rating Production date Production order Serial number Note: Ensure that the serial label and the safety tags on the device are completely legible and clean. If necessary, replace them with new labels and put them in the same places. -
Página 6: Description And Components Location

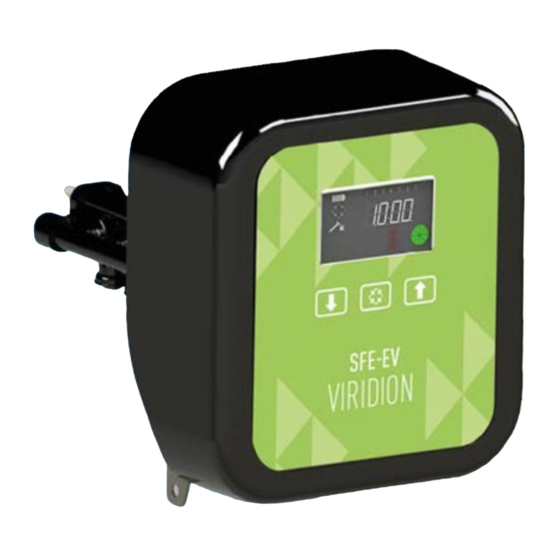

User Guide Siata V132-SFE-EV-VIRIDION 3.3. Description and components location LCD display Short manifold UP button DOWN button Inlet Long manifold Injector Meter Injector External pilot connections REGEN button Drain Twin pilots Outlet 3.4. Bypassing If the system is equipped with a bypass and if a problem occurs, turn the valves to bypass the system as shown in the picture below. -
Página 7: Manual Regeneration
User Guide Siata V132-SFE-EV-VIRIDION Day of week Adjust the current day of the week using Press to validate and switch to the next parameter. Regeneration start time Adjust the current time using to modify the digit and to pass to the next digit. Press to validate and switch to the next parameter. -
Página 8: Champ D'application De Ce Document
Veuillez consulter la liste de prix de Pentair pour en savoir plus sur les modalités et les conditions applicables au présent produit. - Página 9 User Guide Siata V132-SFE-EV-VIRIDION Sécurité 2.1. Emplacement de l’étiquette de série Modèle Référence Caractéristiques électriques Date de production Ordre de production Numéro de série Information: S’assurer que les étiquettes de sécurité sur l’appareil sont parfaitement lisibles et propres. Si nécessaire, les remplacer par de nouvelles étiquettes à...
-
Página 10: Description Et Emplacement Des Composants
User Guide Siata V132-SFE-EV-VIRIDION 3.3. Description et emplacement des composants Affichage LCD Manifold court Bouton haut Bouton bas Entrée Manifold long Injecteur Raccordements de pilotes Compteur Injecteur externes Bouton de régénération Sortie à l’égout Double pilote Sortie 3.4. By-pass Si le système est équipé d’un by-pass et si un problème survient, placer en mode by-pass afin de contourner le système, comme illustré ci-dessous. -
Página 11: Régénération Manuelle
User Guide Siata V132-SFE-EV-VIRIDION Jour de la semaine Régler le jour en cours de la semaine avec Presser pour valider et passer au paramètre suivant. Heure de début de régénération Régler l’heure en cours en utilisant pour modifier le chiffre et pour passer au chiffre suivant. -
Página 12: Herstellerkennzeichnung, Produkt
Direktkunden beansprucht werden kann. Benutzer sollten sich für die geltenden Bedingungen und im Falle eines eventuellen Garantieanspruches an den Verkäufer des Produktes wenden. Pentair lehnt jede Haftung für Geräte ab, die vom Benutzer den Pentair- Produkten vor- oder nachgeschaltet angebracht wurden sowie für Verfahren/Produktionsprozesse, die um die Anlage herum und in Verbindung mit dieser installiert sind. -
Página 13: Position Des Typenschilds
User Guide Siata V132-SFE-EV-VIRIDION Sicherheit 2.1. Position des Typenschilds Modell Teilenummer Elektrische Nenngrößen Produktionsdatum Produktionsauftrag Seriennummer Information: Stellen Sie sicher, dass Typenschild und Sicherheitsschilder am Gerät sauber und vollständig lesbar sind. Wenn erforderlich, ersetzen Sie sie durch neue Schilder an derselben Stelle. 2.2. -
Página 14: Beschreibung Und Position Der Komponenten
User Guide Siata V132-SFE-EV-VIRIDION 3.3. Beschreibung und Position der Komponenten LCD-Display Kurzer Verteiler Aufwärts-Taste Abwärts-Taste Einlass Langer Verteiler Injektor Wassermesser Injektor Externe Pilotenanschlüsse Regen.-Taste Abfluss Doppelpiloten Auslass 3.4. Bypass Wenn das System mit einem Bypass ausgestattet ist und ein Problem auftritt, stellen Sie die Ventile so ein, dass die Anlage umgangen wird, wie in der nachstehenden Abbildung dargestellt. -
Página 15: Manuelle Regeneration
User Guide Siata V132-SFE-EV-VIRIDION Wochentag Stellen Sie den aktuellen Wochentag mit ein. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. Regenerationsstartzeit Stellen Sie die aktuelle Uhrzeit ein. Dazu können Sie mit die Ziffer ändern und mit zur nächsten Ziffer springen. -
Página 16: Cuestiones Generales
Asimismo, Pentair declina toda responsabilidad por cualquier daño o pérdida de beneficios, ingresos, uso, producción o contratos o por cualquier pérdida o daño indirecto, especial o emergente que pudiera tener lugar. Consulte la tarifa de precios de Pentair para obtener información adicional sobre los términos y condiciones aplicables a este producto. -
Página 17: Ubicación De La Etiqueta Serie
User Guide Siata V132-SFE-EV-VIRIDION Seguridad 2.1. Ubicación de la etiqueta serie Modelo Número de referencia Alimentación eléctrica Fecha de producción Pedido de producción Número de serie Información: Compruebe que la etiqueta serie y las etiquetas de seguridad del dispositivo estén completamente legibles y limpias. Si es necesario sustitúyalas por etiquetas nuevas y colóquelas en el mismo sitio. -
Página 18: Descripción Y Ubicación De Los Componentes
User Guide Siata V132-SFE-EV-VIRIDION 3.3. Descripción y ubicación de los componentes Pantalla LCD Adaptador corto Botón abajo Botón arriba (UP) (DOWN) Entrada Adaptador largo Inyector Contador Inyector Conexiones pilotos externas Botón de regeneración (REGEN) Drenaje Pilotos dobles Salida 3.4. Uso de by-pass Si el sistema está... -
Página 19: Estadísticas
User Guide Siata V132-SFE-EV-VIRIDION Día de la semana Ajuste el día actual de la semana con Pulse para validar y pasar al parámetro siguiente. Hora de inicio de regeneración Ajuste la hora actual utilizando para modificar el dígito y pasar al siguiente dígito. Pulse para validar y pasar al parámetro siguiente. -
Página 20: Finalità Della Documentazione
I prodotti Pentair Quality System EMEA sono corredati da una garanzia del costruttore che, a determinate condizioni, può essere fatta valere dai clienti diretti di Pentair. Per le condizioni applicabili e in caso di reclamo in garanzia, gli utenti devono contattare il fornitore di questo prodotto. -
Página 21: Igiene E Sterilizzazione
User Guide Siata V132-SFE-EV-VIRIDION Sicurezza 2.1. Posizione dell'etichetta con il numero di serie Modello Codice articolo Potenza elettrica Data di produzione Ordine di produzione Numero di serie Informazione: Accertarsi che l'etichetta con il numero di serie e le etichette di sicurezza sul dispositivo siano pulite e completamente leggibili. -
Página 22: Descrizione E Posizione Dei Componenti
User Guide Siata V132-SFE-EV-VIRIDION 3.3. Descrizione e posizione dei componenti Display LCD Adattatore corto Pulsante SU Pulsante GIÙ Entrata Adattatore lungo Iniettore Contatore Iniettore Attacchi pilota esterni Pulsante di rigenerazione Scarico Piloti gemelli Uscita 3.4. Bypass Se il sistema è dotato di un bypass e si verifica un problema, agire sulle valvole per bypassare il sistema come illustrato nella figura che segue. -
Página 23: Rigenerazione Manuale
User Guide Siata V132-SFE-EV-VIRIDION Giorno della settimana Regolare il giorno corrente della settimana con Premere per validare e passare al parametro successivo. Ora di avvio rigenerazione Regolare l'ora corrente utilizzando per modificare la cifra e per passare alla cifra successiva. Premere per validare e passare al parametro successivo. -
Página 24: Toepassingsgebied Van De Documentatie
Pentair Quality System EMEA producten vallen onder bepaalde voorwaarden onder de fabrieksgarantie, waarop een beroep kan worden gedaan door directe klanten van Pentair. De gebruikers dienen contact op te nemen met de leverancier van dit product voor de geldende voorwaarden en in het geval van een potentiële garantieclaim. Pentair aanvaardt geen aansprakelijkheid voor apparatuur die door de gebruiker stroomopwaarts of stroomafwaarts van Pentair-producten is geïnstalleerd en evenmin voor processen of productieprocessen... -
Página 25: Locatie Serielabel
User Guide Siata V132-SFE-EV-VIRIDION Veiligheid 2.1. Locatie serielabel Artikel Onderdeelnummer (Part Number) Elektrische voeding Productiedatum Productievolgorde Serienummer Opmerkingen: Zorg ervoor dat het serielabel en de veiligheidslabels op het apparaat volledig leesbaar en schoon zijn. Vervang ze indien nodig door nieuwe labels en breng deze aan op dezelfde plaatsen. 2.2. -
Página 26: Beschrijving En Onderdelenlocatie
User Guide Siata V132-SFE-EV-VIRIDION 3.3. Beschrijving en onderdelenlocatie LCD-scherm Kort verdeelstuk Knop OMHOOG Knop OMLAAG Ingang Lang verdeelstuk Injector Meter Injector Externe regelaaraansluitingen Regeneratie-knop Afvoer Twin pilots Uitgang 3.4. Bypassing Als het systeem voorzien is van een bypass en er een probleem optreedt, draai de kleppen dan om het systeem te omzeilen zoals getoond in onderstaande afbeelding. -
Página 27: Handmatige Regeneratie
User Guide Siata V132-SFE-EV-VIRIDION Dag van de week Stel de dag van de week in met Druk in om dit te bevestigen en naar de volgende parameter te gaan. Starttijd regeneratie Stel de tijd in met behulp van om het cijfer te wijzigen en om naar het volgende cijfer te gaan. -
Página 28: Informacje Ogólne
Zakłócenia, usterki i bezpośrednie lub pośrednie szkody spowodowane przez takie wyposażenie lub procesy są również wyłączone z gwarancji. Firma Pentair nie ponosi odpowiedzialności z tytułu utraty lub ograniczenia zysków, dochodów, kontraktów, możliwości użytkowania, produkowania ani z tytułu jakichkolwiek strat lub szkód pośrednich, szczególnych lub następczych. -
Página 29: Umiejscowienie Naklejki Z Numerem Seryjnym
User Guide Siata V132-SFE-EV-VIRIDION Bezpieczeństwo 2.1. Umiejscowienie naklejki z numerem seryjnym Model Numer części Parametry elektryczne Data produkcji Kolejność produkcji Numer seryjny Informacja: Należy zadbać o to, aby naklejka z numerem seryjnym i oznaczenia związane z bezpieczeństwem umieszczone na urządzeniu były całkowicie czytelne i czyste. - Página 30 User Guide Siata V132-SFE-EV-VIRIDION 3.3. Opis i umiejscowienie podzespołów Wyświetlacz LCD Krótki kolektor Przycisk w górę Przycisk w dół Wlot Długi kolektor Inżektor Licznik Inżektor Złącza zewnętrznego pilota Przycisk regeneracji Odpływ Podwójny pilot Wylot 3.4. Obejścia Jeżeli system jest wyposażony w zawory obejściowe, w przypadku wystąpienia problemu przełączyć zawory na obejście systemu, zgodnie z poniższą...
-
Página 31: Regeneracja Ręczna
User Guide Siata V132-SFE-EV-VIRIDION Dzień tygodnia Ustawić bieżący dzień tygodnia przyciskami Nacisnąć , aby zatwierdzić ustawienie i przejść do następnego parametru. Godzina rozpoczęcia regeneracji Do ustawienia godziny użyć , aby zmienić cyfrę, a następnie , aby przejść do kolejnej. Nacisnąć... -
Página 32: Общая Информация
встроенные в нее. Аварии, неисправности, прямой или косвенный ущерб, спровоцированные такими оборудованием или процессами, также не подпадают под действие данной гарантии. Компания Pentair не несет никакой ответственности за убытки или упущенную выгоду, потери прибыли, простои, производственные убытки или потерю контрактов, особые или косвенные потери и... -
Página 33: Техника Безопасности
User Guide Siata V132-SFE-EV-VIRIDION Техника безопасности 2.1. Место установки таблички с серийным номером Модель Номер детали Электрическая норма Дата производства Производственный заказ Серийный номер Примечания: Следите за тем, чтобы табличка с серийным номером и знаки безопасности на приборе всегда оставались чистыми и читаемыми. -
Página 34: Описание И Расположение Компонентов
User Guide Siata V132-SFE-EV-VIRIDION 3.3. Описание и расположение компонентов ЖК-дисплей Укороченный мультипорт Кнопка «Вверх» Кнопка «Вниз» Вход Удлиненный мультипорт Инжектор Счетчик Инжектор Штуцеры внешних пилотов Кнопка регенерации Дренаж Сдвоенные пилоты Выход 3.4. Байпас Если система оснащена байпасом, при появлении неисправности установите клапаны в положение байпаса, как показано на рисунке... -
Página 35: Ручная Регенерация
User Guide Siata V132-SFE-EV-VIRIDION День недели Укажите текущий день недели с помощью и Нажмите для подтверждения настройки и перехода к следующему параметру. Время начала регенерации Отрегулируйте текущее время, используя для изменения цифры и для перехода к следующей цифре. Нажмите для подтверждения настройки и перехода к следующему параметру. Примечания: ... - Página 36 All indicated Pentair trademarks and logos are property of Pentair. Third party registered and unregistered trademarks and logos are the property of their respective owners. © 2020 Pentair. All rights reserved.
