Instalación del acoplamiento
del depósito de combustible

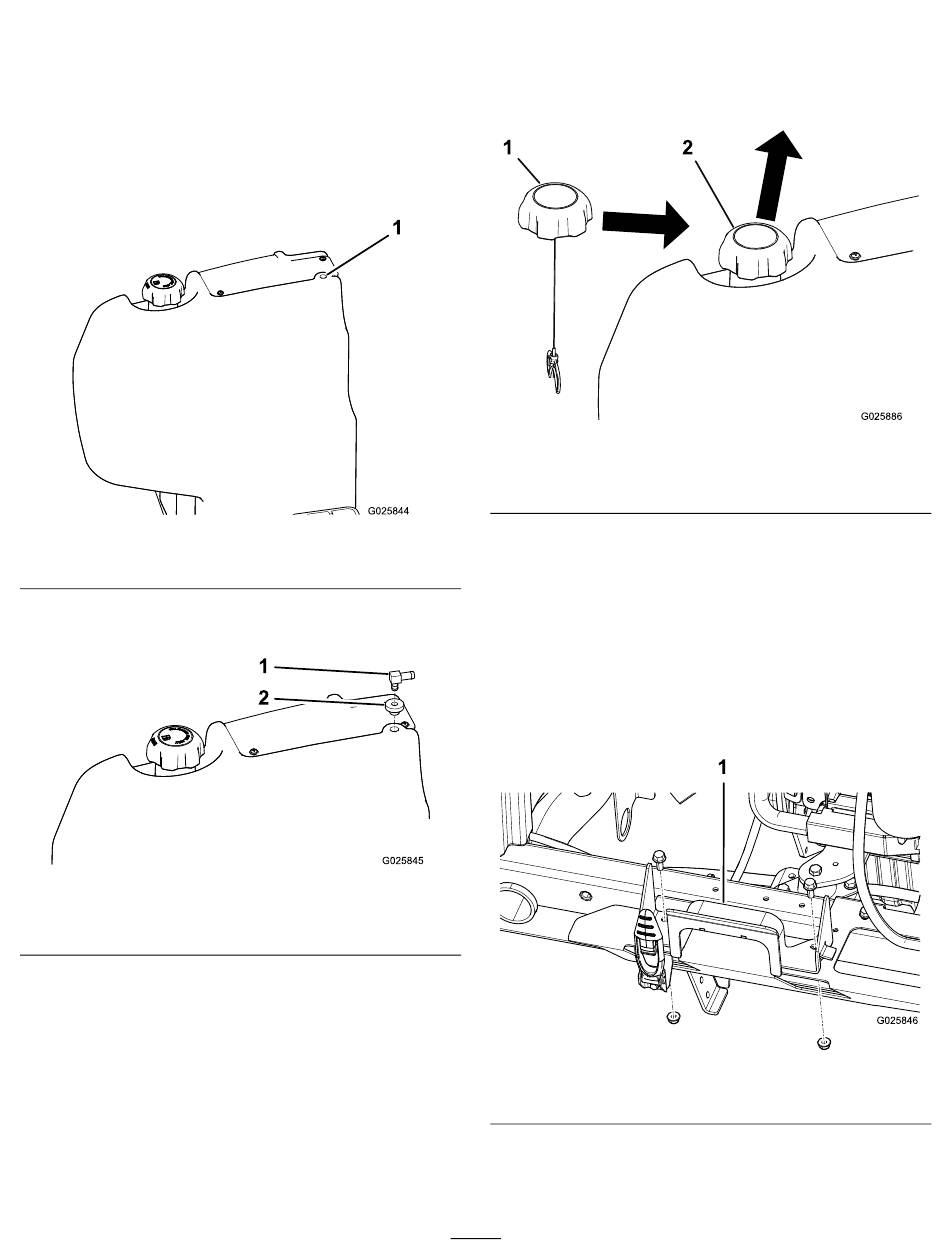

1. Localice el saliente del respiradero en la parte superior
del depósito de combustible (Figura 1). Perfore un
taladro de 17/32 pulgada de diámetro en el centro del
saliente.
Nota: Perfore lentamente, y retire las virutas de
plástico antes de que se introduzcan en el depósito.
1. Saliente del respiradero
2. Introduzca el casquillo en el orificio del saliente del
respiradero (Figura 2).
1. Acoplamiento de
90 grados
3. Introduzca el acoplamiento de 90 grados a presión en
el casquillo, en la posición indicada en Figura 2.
Figura 1
Figura 2
2. Casquillo
Sustitución del tapón del
depósito de combustible
Retire el conjunto de tapón del depósito de combustible
existente e instale el nuevo tapón sin respiradero (Figura 3).
1
1. Nuevo tapón del depósito
de combustible
Instalación del cartucho de
carbón
1. Retire el panel de acceso del suelo, y abra el capó.
2. Retire las fijaciones de la guía del capó, situada en el
larguero izquierdo del bastidor.
Nota: Estas fijaciones también sujetan el cerradero
del capó.
1. Guía del capó
3. Coloque el soporte del cartucho encima de la guía del
capó. Sujete el soporte del cartucho, la guía del capó y
el cerradero del capó usando las tuercas con arandela
2
2
Figura 3
2. Tapón existente del
depósito de combustible
Figura 4
G025886
