DMM4020
Manual de uso
Para evitar posibles daños al multímetro, no aplique voltaje a
las entradas del mismo hasta que los cables de prueba estén
bien conectados y la función de voltaje seleccionada de manera
adecuada.
Cómo realizar una medición de voltaje:
Medición de frecuencia
El multímetro mide la frecuencia de las señales cd entre 20 Hz y 1 MHz.
Cómo realizar una medición de frecuencia.

Rango de frecuencia

Las mediciones de frecuencia se clasifican automáticamente para que la medición de
frecuencia siempre se muestra con la más alta resolución.
Para elegir un rango de manera manual, presione para seleccionar la función de
frecuencia y después presione  o  para elegir un rango de manera manual. El
rango manual puede ejecutarse en lecturas que se muestran únicamente en la pantalla
principal.
Si selecciona manualmente un rango de frecuencia y la medida excede el valor de la
escala completa de dicho rango, se muestra  para indicar una sobrecarga. Consulte la
sección de "Especificaciones eléctricas" en el Capítulo 1 para conocer los rangos de
frecuencia y los valores de escala completa.
3-10
1. Conecte los cables de prueba entre el multímetro y el circuito que se va a probar
como se muestra en la figura 3-4.
2. Presione  para medir el voltaje cd o  para medir el voltaje ca.
El multímetro selecciona el rango apropiado en el modo de auto-rango. Se
muestran la función y la medición.
Circuito
a prueba

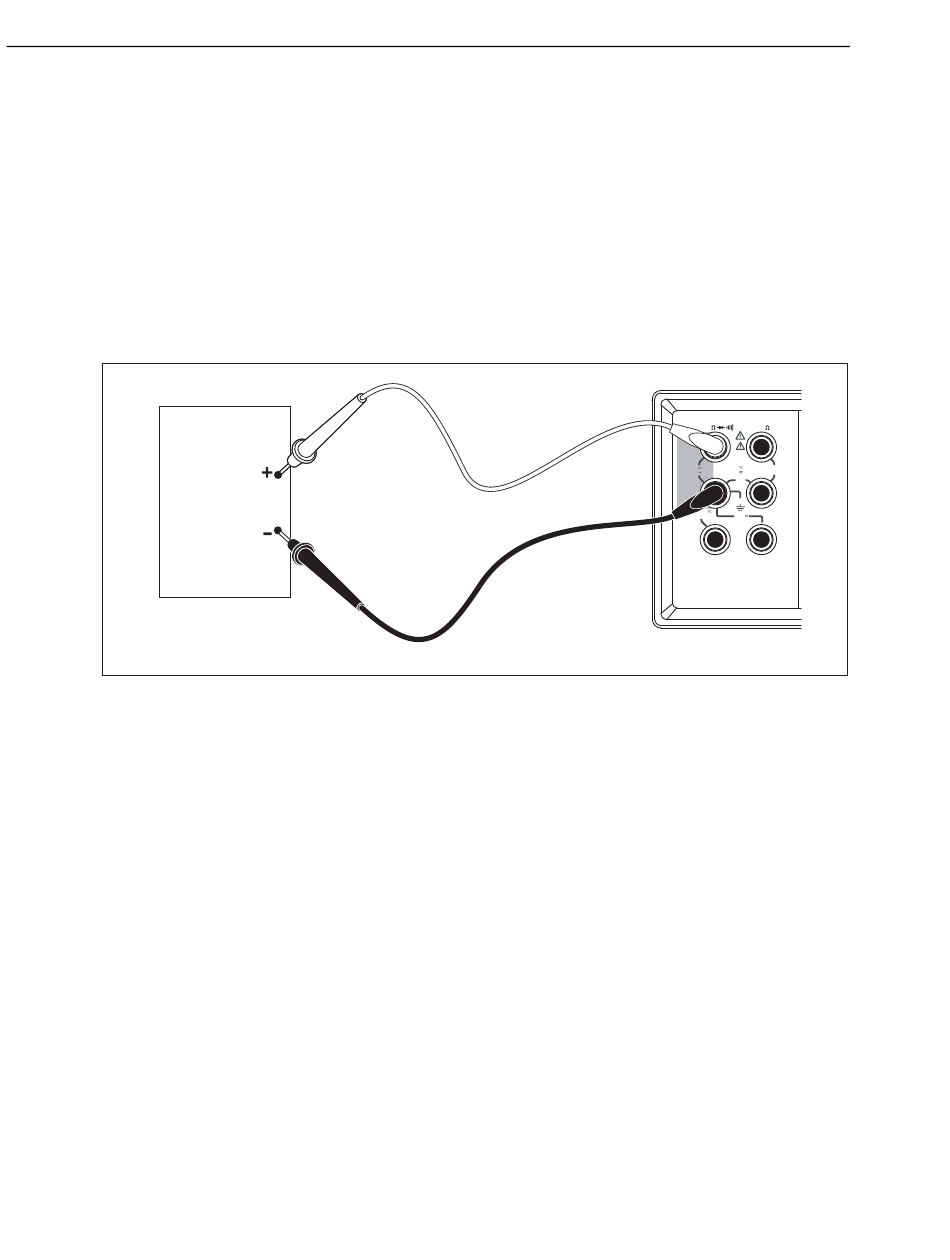

Figura 3-4. Medición de voltaje y frecuencia
1. Conecte los cables de prueba entre el multímetro y el circuito que se va a probar
como se muestra en la figura 3-4.
2. Presione  para medir la frecuencia de la señal ca.
Se muestran la función y la medición.
 Precaución
INPUT SENSE
V 4 W
2W/4W
HI HI
1000 V CAT I
1000V
300V
MAX
750V 600 V CAT II
1V
LO LO
500 V pk
200 mA
MAX 10 A
MAX
mA 10A
fjn10.eps
