1. Si fuera necesario, presione  para elegir la función de prueba de continuidad.
2. Conecte los cables de prueba entre el multímetro y el circuito que se va a probar
como se muestra en la figura3-10.
La alerta emitirá un tono continuo si la entrada es menor que 20 Ω.
Para realizar una prueba de empalme de diodo o transistor:
1. Si fuera necesario, presione  para seleccionar la función de prueba del diodo.
2. Conecte los cables de prueba entre el empalme del multímetro, diodo o transistor
como se muestra en la figura 3-11.
Se mide el voltaje directo del empalme (o empalmes) del semiconductor. Las
lecturas se muestran en rangos de 2 V en la velocidad rápida. El multímetro
muestra  si la entrada es mayor que +2 V.
Cómo operar el multímetro desde el panel frontal

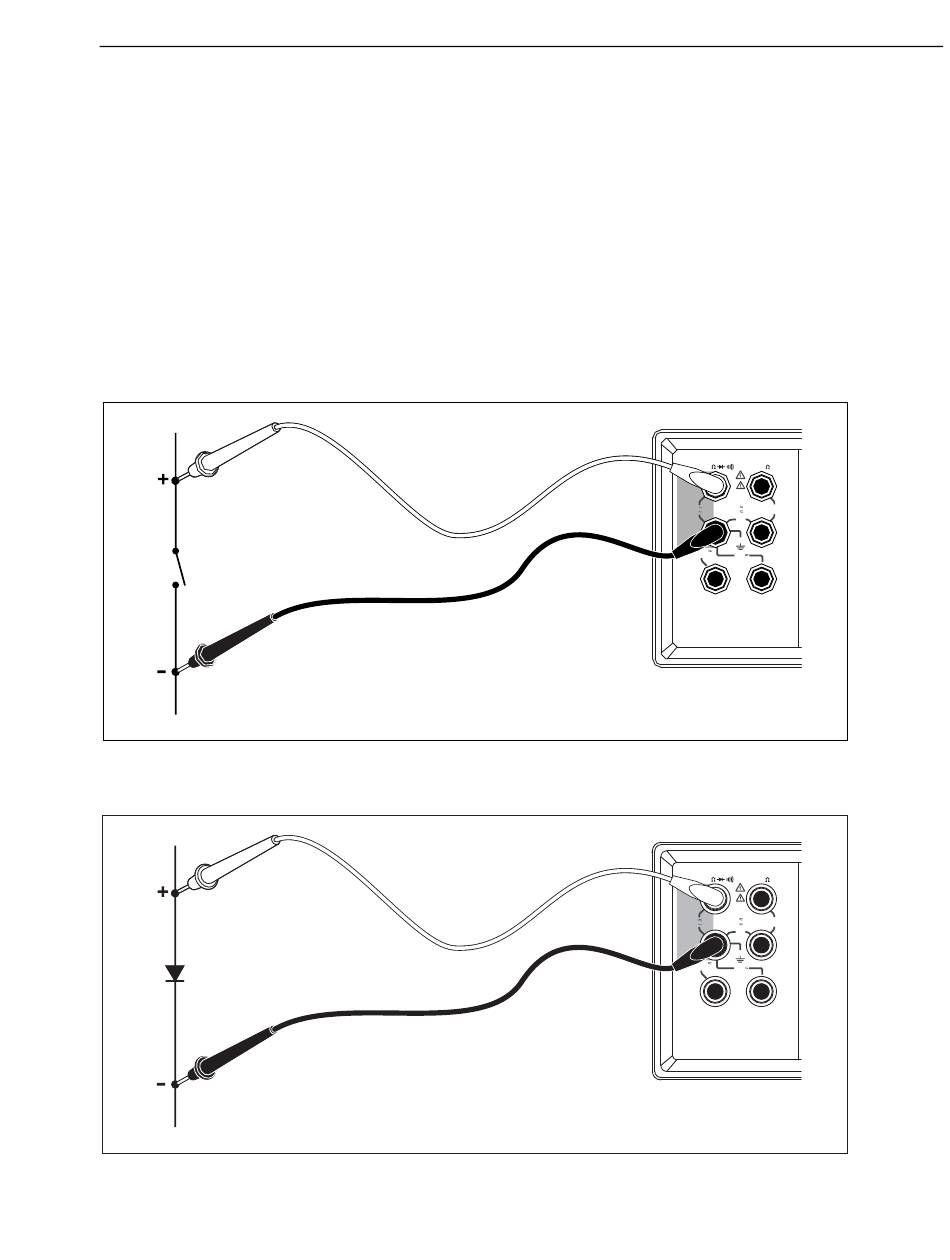

Figura 3-10. Prueba de continuidad
Figura 3-11. Prueba de diodos
Selección de una función de medición
INPUT SENSE
V 4 W
2W/4W
HI HI
1000 V CAT I
1000V
300V
MAX
600 V CAT II
750V
1V
LO LO
500 V pk
200 mA
MAX 10 A
MAX
mA 10A
INPUT SENSE
V 4 W
2W/4W
HI HI
1000 V CAT I
1000V
300V
MAX
750V 600 V CAT II
1V
LO LO
500 V pk
200 mA
MAX 10 A
MAX
mA 10A
3
eue15.eps
eue16.eps
3-15
