Resumen de contenidos para Victron energy MultiPlus 2kVA 230V

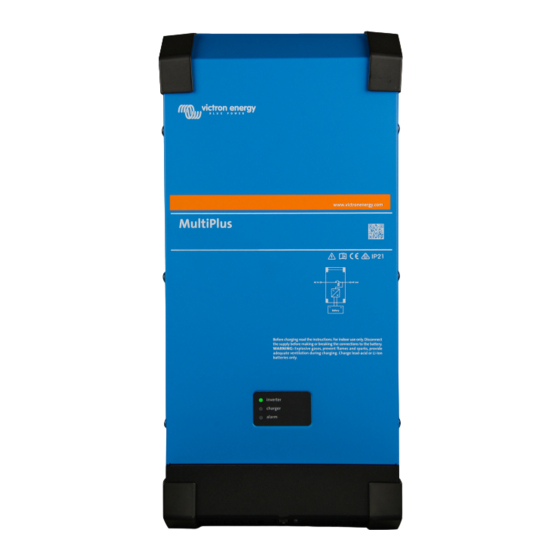

- Página 1 ESPAÑOL MultiPlus 2kVA 230V rev 05 - 08/2021...
-
Página 2: Tabla De Contenido
MultiPlus 2kVA 230V Tabla de contenidos 1. INSTRUCCIONES DE SEGURIDAD IMPORTANTES - GUARDE ESTAS INSTRUCCIONES ......1 2. Descripción ..........................4 2.1. General ........................4 2.2. Cargador de batería ......................4 2.3. Autoconsumo - sistemas de almacenamiento de energía solar ............5 3. -
Página 3: Instrucciones De Seguridad Importantes - Guarde Estas Instrucciones
MultiPlus 2kVA 230V 1. INSTRUCCIONES DE SEGURIDAD IMPORTANTES - GUARDE ESTAS INSTRUCCIONES Aspectos generales Este manual contiene instrucciones de seguridad y funcionamiento importantes para MultiPlus unidad marina. PRECAUCIÓN– Para reducir el riesgo de lesiones, cargue solo baterías VRLA o de iones de litio recargables. Otros tipos de baterías pueden explotar y causar lesiones personales y daños materiales. -
Página 4: Precauciones Para La Conexión Cc
MultiPlus 2kVA 230V Ubique la unidad marina lejos de la batería, en un compartimento separado y bien ventilado. ii. Nunca coloque la unidad marina directamente sobre la batería; los gases de la batería corroerán y dañarán la unidad marina. iii. Nunca permita que el ácido de la batería caiga sobre la unidad marina al leer la densidad o rellenar la batería. - Página 5 MultiPlus 2kVA 230V No se aceptará ninguna responsabilidad por cualquier daño ocasionado al equipo durante el transporte si este no lleva su embalaje original. Guarde el producto en un entorno seco, la temperatura de almacenamiento debe oscilar entre –40 °C y 70 °C.
-
Página 6: Descripción
MultiPlus 2kVA 230V 2. Descripción 2.1. General Multifuncional El MultiPlus debe su nombre a las múltiples funciones que puede realizar. Reúne, en una sola carcasa, un potente inversor sinusoidal, un sofisticado cargador de baterías con tecnología de carga adaptativa y un conmutador de transferencia de CA de alta velocidad. -
Página 7: Autoconsumo - Sistemas De Almacenamiento De Energía Solar
MultiPlus 2kVA 230V El sensor de temperatura (suministrado con el producto) sirve para reducir la tensión de carga cuando la temperatura de la batería sube. Esto es muy importante para las baterías sin mantenimiento que de otro modo se secarían por sobrecarga. -
Página 8: Funcionamiento
MultiPlus 2kVA 230V 3. Funcionamiento 3.1. Conmutador On/Off/Charger only (solo cargador) Al poner el conmutador en “on”, el producto es plenamente operativo. El inversor se pone en marcha y el LED “inverter on” (inversor activado) se enciende. Una tensión CA conectada al terminal “AC-in” (CA de entrada) se conmutará a través del terminal “AC-out” (CA de salida), si está... -
Página 9: Solo Cargador
MultiPlus 2kVA 230V Conmutador On/Off/Charger only = On El inversor se apaga debido a una de las siguientes alarmas: sobrecarga, tension de la batería baja, temperatura del inversor alta o tensión de ondulación CC demasiado alta. Conmutador On/Off/Charger only = On La tensión CA de entrada se activa y el cargador funciona en modo de flotación. - Página 10 MultiPlus 2kVA 230V El MultiPlus se apagará si se producen cuatro anomalías en un plazo de 30 segundos. El MultiPlus puede resetearse poniéndolo en Off y después otra vez en On. Página 8 Funcionamiento...
-
Página 11: Instalación
MultiPlus 2kVA 230V 4. Instalación El producto deberá ser instalado por un electricista cualificado. PRECAUCIÓN - Para reducir el riesgo de lesiones, cargue solo baterías VRLA o de iones de litio. Otros tipos de baterías de baterías pueden explotar y causar lesiones personales y daños materiales. -
Página 12: Conexión Del Cableado De Ca
MultiPlus 2kVA 230V 4.3. Conexión del cableado de CA Este producto es un dispositivo de clase de seguridad I (suministrado con un terminal de puesta a tierra de protección). Los terminales de entrada y/o salida CA, y/o el punto de puesta a tierra de la carcasa ubicado en el exterior del producto, deberán conectarse a tierra de manera permanente. -
Página 13: Relé Programable
MultiPlus 2kVA 230V • Con un interruptor on/off externo (Retirar enlace “Conector H del interruptor remoto”) • Con un panel Multi Control Consulte en el apartado 5.4 la configuración correcta de los conmutadores DIP. 4.4.4. Relé programable El MultiPlus está equipado con un relé multifuncional, que está programado por defecto como relé de alarma. Este relé se puede programarse para todo tipo de aplicaciones, como por ejemplo arrancar un generador (se necesita el software del VEConfigure). -
Página 14: Configuración
MultiPlus 2kVA 230V 5. Configuración Los ajustes sólo puede modificarlos un ingeniero cualificado. Lea las instrucciones detenidamente antes de realizar cambios. Las baterías deberán colocarse en un lugar seco y bien ventilado durante la carga. 5.1. Valores estándar: listo para usar El producto se entrega con los valores estándar de fábrica. -
Página 15: Funcionamiento Autónomo/Paralelo/Ajuste Bi-Trifásico
MultiPlus 2kVA 230V Rango de frecuencia de entrada Rango de frecuencia de entrada aceptado por el MultiPlus. El MultiPlus se sincroniza dentro de este rango con la frecuencia de CA de entrada. La frecuencia de salida es entonces igual a la frecuencia de entrada. -
Página 16: Limitador De Corriente Dinámico
BoostFactor ¡Cambie este ajuste sólo después de consultar a Victron Energy o a un ingeniero cualificado por Victron Energy! Relé programable Página 14... -
Página 17: Configuración Del Multiplus
MultiPlus 2kVA 230V El relé programable está configurado de forma predeterminada como relé de alarma, es decir, el relé se desenergizará en caso de alarma o alarma previa (el inversor está demasiado caliente, la ondulación de la entrada es casi demasiado alta y la tensión de la batería está... -
Página 18: Ejemplos De Ajustes
MultiPlus 2kVA 230V Ds1-ds2 Tensión de Tensión de Tensión de Tiempo de Adecuado para absorción flotación almacenamiento absorción (horas) Ds1=off 14.7 13.8 13.2 AGM Victron Deep Discharge Ds2=on 29.4 27.6 26.4 Placa tubular o 58.8 55.2 52.8 baterías OPzS con celda espiral AGM en modo de semi-flotación... -
Página 19: Mantenimiento
MultiPlus 2kVA 230V 6. Mantenimiento El MultiPlus no necesita un mantenimiento específico. Todos los trabajos de mantenimiento los debe realizar personal cualificado para ello. Evite la humedad, la grasa, el hollín y el vapor y mantenga limpio el equipo. Página 17... -
Página 20: Tabla De Resolución De Problemas
Las cargas CC deberán desconectarse de las baterías y las cargas CA deberán desconectarse del inversor antes de comprobar el inversor y/o el cargador de baterías. Consulte a su distribuidor de Victron Energy si no puede resolver el fallo. Problema Causa Solución... - Página 21 MultiPlus 2kVA 230V Problema Causa Solución Posibilidad 2: Sensor de temperatura Desenchufe el sensor de temperatura del de la batería defectuoso MultiPlus. Restablezca el MultiPlus apagándolo, esperando 4 segundos y volviéndolo a encender. Si el MultiPlus carga ahora normalmente, el sensor de temperatura de la batería está...
-
Página 22: Información Técnica
MultiPlus 2kVA 230V 8. Información técnica MultiPlus 12/2000/80 MultiPlus 24/2000/50 MultiPlus 48/2000/25 PowerControl / PowerAssist Sí Conmutador de transferencia 32 A INVERSOR Rango de tensión de entrada 9,5 – 17 V 19 – 33 V 38 – 66 V Salida Tensión de salida: 230 V CA ±... - Página 23 MultiPlus 2kVA 230V MultiPlus 12/2000/80 MultiPlus 24/2000/50 MultiPlus 48/2000/25 1) Puede ajustarse a 60 Hz y a 240 V. 3) Carga no lineal, factor de cresta 3:1 2) Protección 4) A 25 °C de temperatura ambiente a. Cortocircuito de salida 5) Relé...
-
Página 24: Apéndice
MultiPlus 2kVA 230V 9. APÉNDICE 9.1. Apéndice A: Conexiones Interruptor DIP Retirar cubierta Conmutador On/off/charger only (solo cargador) Puerto de comunicación VE.Bus Sensor de temperatura Contacto de alarma Negativo de la batería Positivo de la batería de arranque Control remoto... - Página 25 MultiPlus 2kVA 230V Entrada Salida Puesta a tierra y salida conectadas a la carcasa Relé de seguridad de retroalimentación Relé de puesta a tierra (cerrado cuando está abierta la retroalimentación) Convertidor bidireccional El chasis de los terminales de puesta a tierra de entrada/salida debe estar permanentemente conectado a tierra Página 23...
-
Página 26: Apéndice C: Conexión En Paralelo
MultiPlus 2kVA 230V 9.3. Apéndice C: Conexión en paralelo 9.4. Apéndice D: Conexión trifásica 9.5. Apéndice E: Algoritmo de carga Carga de 4 etapas: Carga inicial: Empieza al arrancar el cargador. Se aplica una corriente constante hasta alcanzar la tensión de gaseado (14,4 V resp. -
Página 27: Apéndice F: Compensación De Temperatura
MultiPlus 2kVA 230V incremento de tensión una vez que se haya alcanzado la tensión de gaseado. El periodo BatterySafe forma parte del tiempo de absorción calculado. Absorción: Un periodo de tensión constante para cargar completamente la batería. El tiempo de “absorption” es igual a 20 veces el tiempo “bulk”... - Página 28 MultiPlus 2kVA 230V Página 26 APÉNDICE...
