MERIDIAN
DETECTOR DE GAS UNIVERSAL
INSTALACIÓN
1,320 [33,53 mm]
1,720
[43,69 mm]
3,120
[79,25 mm]
4,080
[103,63 mm]
5,000
[127,00 mm]

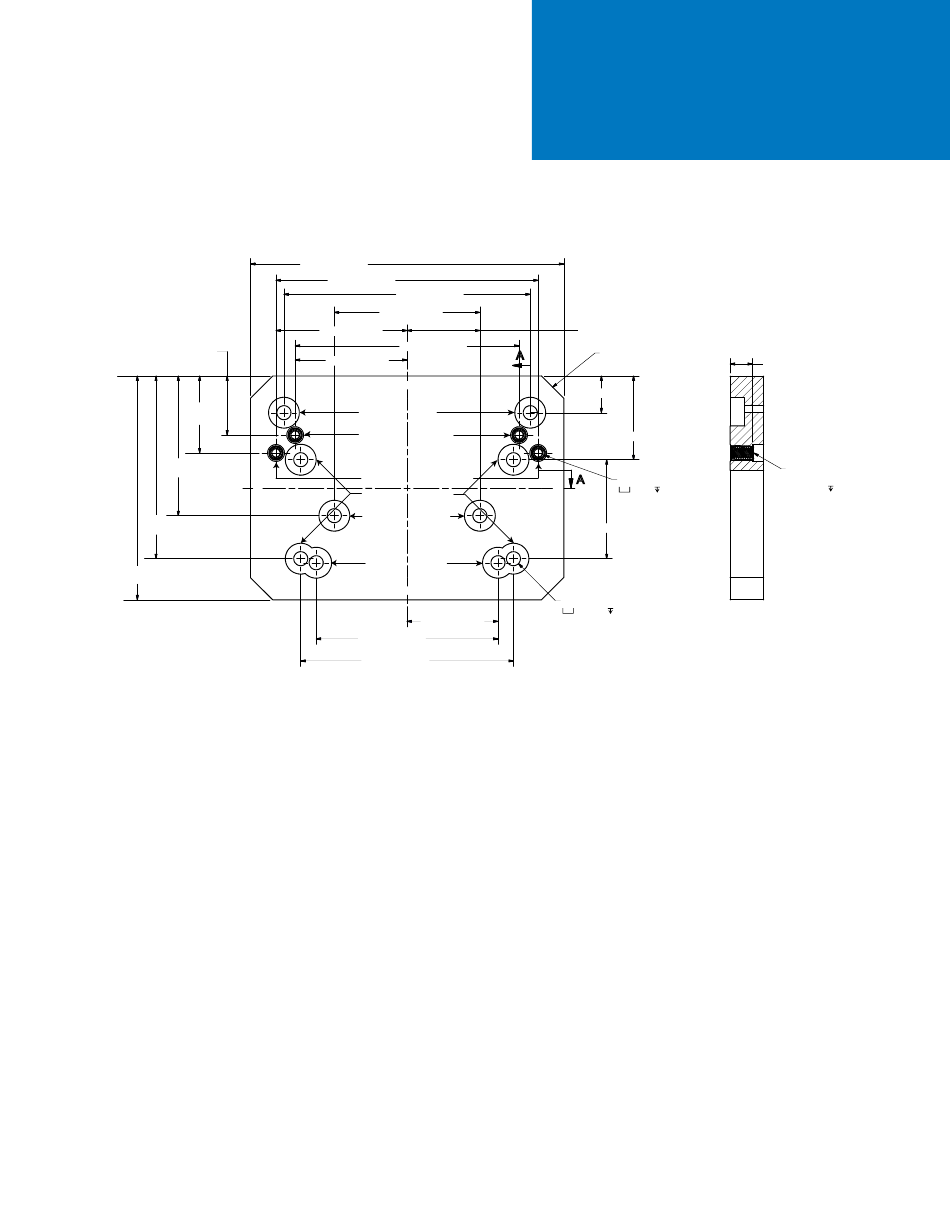

Figura 4-6: Dimensiones de la placa de montaje de adaptación - HDPE
La información contenida en este documento está clasificada como EAR99 en virtud de las Regulaciones de la Administración de Exportaciones de los EE. UU.
Está prohibida la exportación, reexportación o desviación contraria a la ley de los EE. UU.
4-16
7,000 [177,80 mm]
5,855 [148,72 mm]
5,500 [139,70 mm]
3,250 [82,55 mm]
2,928 [74,36 mm]
5,000 [127,00 mm]
2,500 [63,50 mm]
Transmisores
5600 SS y 4888
Transmisor 6000
Transmisor Meridian
Transmisor 5000
Transmisor 5600
Transmisores
4600 y 4688IR
2,030 [51,56 mm]
4,060 [103,12 mm]
4,750 [120,65 mm]
USO Y DIVULGACIÓN DE DATOS
1,625 [41,28 mm]
4x ,500 X 45° BISEL
A
,820 [20,83 mm]
1,870 [47,50 mm]
A
4X Ø.3125 [7,94 mm] A
Ø.375
0,250 PARTE
POSTERIOR
2,210 [56,13 mm]
10 x Ø 0,313 [7,95 mm] A
Ø 0,688
0,330
[
]
+
.020
+
0.5
mm
.500
12.70
- .010
- 0.3
AJUSTE A PRESIÓN
1/4" - 20 INSERCIÓN
ROSCADA
,250" [6,35 mm]
DESDE ESTE LADO
