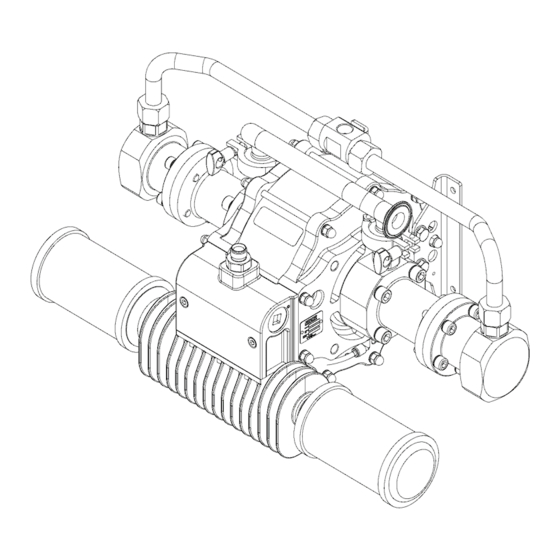

- Página 1 Manual de Mantenimiento Maple 8/25 Bomba • Modelo 104042 77-3232 R3.0 1/20 www.carlisleft.com...
-
Página 2: Declaración De Conformidad Eu
Siempre que se hayan cumplido todas las condiciones de uso / instalación seguros contenidas en los manuales de los productos y que haya sido instalado conforme a la normativa local aplicable. D Smith Director de Ventas (EMEA) Firmado por y en nombre de Carlisle Fluid Technologies UK Ltd: 13/4/17 Bournemouth,BH11 9LH,UK 77-3232 R3.0... - Página 3 En esta hoja de piezas, las palabras ADVERTENCIA, PRECAUCIÓN y NOTA se utilizan de la siguiente manera para llamar la atención a información de seguridad importante: ADVERTENCIA PRECAUCIÓN NOTA Peligros o prácticas no seguras que podrían Peligros o prácticas no seguras que podrían causar Información importante relacionada con la causar lesiones personales menores, daños en el lesiones personales graves, la muerte o importantes...
-
Página 4: Especificaciones
Especificaciones Relación: 25:1 Presión máxima del aire de entrada: 7 bar [101.5 psi] Presión máxima de fluido: 175 bar [2500 psi] Volumen nominal de aire por ciclo: 0.2 l/m [0.053 US gal/m] Salida a 60 ciclos/min: 12 l/m [3.2 US gal/m] Máx. -
Página 5: Dimensiones Y Detalles De Montaje
Dimensiones y detalles de montaje 1/2" Conexión de Salida Entrada sanitaria de 1" ENTRADA PUNTO DE PUESTA A TIERRA DE AIRE UBICACIONES DE MONTAJE SECCIÓN A-A 77-3232 R3.0 5/20 www.carlisleft.com... -
Página 6: Instalación
Instalación Este producto debe ser enjuagado con un disolvente compatible apropiado antes del uso. Monte la bomba firmemente y colóquela a una altura que sea cómoda (por debajo del nivel de la tapa del recipiente de pintura) para facilitar el mantenimiento, la observación visual y las inspecciones periódicas. - Página 7 Instalación Ajuste la bomba a velocidad lenta y cebe la bomba para eliminar el aire antes de aumentar la presión. Compruebe que no haya fugas de aire o fluido. Ajuste la velocidad de ciclo de la bomba para alcanzar el volumen de pintura deseado y luego ajuste el regulador de contrapresión del sistema y la presión de aire de la bomba para obtener la presión deseada del fluido del sistema.
-
Página 8: Lista De Piezas - Conjunto De Bomba
Lista de piezas - Conjunto de bomba CANT ELEMENTO PIEZA Nº. DESCRIPCIÓN OBSERVACIONES 162746 Ø25.5 x 2 JUNTA TÓRICA 164838 Ø2 x 4.75 REMACHE 165044 ARANDELA DE MUELLE 165123 ARANDELA DE MUELLE 165948 M10 x 40 TORNILLO ALLEN 171714 BOLA 3/4"... -
Página 9: Conjunto De Bomba
Conjunto de bomba 77-3232 R3.0 9/20 www.carlisleft.com... -
Página 10: Lista De Piezas - Conjunto De Motor Neumático
Lista de piezas - Conjunto de motor neumático CANT ELEMENTO PIEZA Nº. DESCRIPCIÓN OBSERVACIONES 0115-010037 VÁLVULA DE RESORTE 161993 Ø20.35 x 1.78 JUNTA TÓRICA 161994 Ø4.47 x 1.78 JUNTA TÓRICA 162729 JUNTA DEL VÁSTAGO 162730 RODAMIENTO DEL VÁSTAGO ... - Página 11 77-3232 R3.0 11/20 www.carlisleft.com...
-
Página 12: Conjunto De Pistón Del Motor Neumático
Conjunto de pistón del motor neumático CANT ELEMENTO PIEZA Nº. DESCRIPCIÓN OBSERVACIONES JUNTA DEL PISTÓN DEL MOTOR 162728 NEUMÁTICO 165975 M16 x 60 TORNILLO PRISIONERO 192882 EJE DEL PISTÓN 192886 PISTÓN SÍMB = GRASA (AGMD-010) = LOCTITE = PAR DE TORSIÓN = ORDEN DE MANTENIMIENTO (Se monta en inverso) = GRASA INTERIOR... -
Página 13: Conjunto De Válvula De Aire
Conjunto de Válvula de Aire CANT ELEMENTO PIEZA Nº. DESCRIPCIÓN OBSERVACIONES 0115-010015 TAPA TERMINAL DEL BLOQUE DE LA VÁLVULA 0115-010427 AMORTIGUADOR 0115-010428 IMÁN 0115-010431 ESPACIADOR 0115-010463 PISTÓN VÁLVULA DE ESCAPE RÁPIDO 162719 Ø47.29 x 2.62 JUNTA TÓRICA ... -
Página 14: Conjunto Del Pistón De Fluido
Conjunto del pistón de fluido CANT ELEMENTO PIEZA Nº. DESCRIPCIÓN OBSERVACIONES 160526 MUELLE DE LA BOLA DEL PISTÓN 162743 Ø33 x 2 JUNTA TÓRICA 162744 Ø23.52 x 1.78 JUNTA TÓRICA 162745 Ø29.9 x 1.78 JUNTA TÓRICA ... -
Página 15: Localización De Fallos
Localización de Fallos Síntoma Posible Causa Remedio Entra aire en la manguera de aspiración/colector Comprobar las juntas y las conexiones de las mangueras. La bomba no puede Junta de pistón desgastada. Cambie las juntas del pistón. cebarse Las bolas de las válvulas de retención no se Inspeccione, limpie y/o cambie las asientan correctamente. - Página 16 Localización de Fallos Síntoma Posible Causa Remedio Cambie a junta del pistón del motor Juntas del pistón del motor neumático desgastadas. neumático. Desmonte la bomba según sea Juntas del eje del motor neumático necesario para cambiar las juntas de desgastadas/rotas. La bomba funciona los ejes del motor neumático.
-
Página 17: Kits De Repuestos Para La Bomba Maple
Kits de repuestos para la Bomba Maple 8/25 CANT Kit N.° PIEZA Nº. DESCRIPCIÓN OBSERVACIONES 250653 Kit de juntas Consulte en la Lista de piezas principal el 250654 Kit de reacondicionamiento de fluido contenido de los kits 250656 Kit de juntas del motor neumático individuales... -
Página 18: Cambio De Fuelle
Cambio de fuelle CANT ELEMENTO PIEZA Nº. DESCRIPCIÓN OBSERVACIONES 502377 Herramienta de posicionamiento de fuelle 502382 Tubo de ensamblaje del fuelle Enroscar el elemento n.º 2 (tubo de ensamblaje) en el eje del pistón Usando el elemento 1, empuje el fuelle sobre el tubo hasta que encaje en la ranura. - Página 19 Accesorios ELEMENTO PIEZA Nº. CANT. 192206 1" Junta Sanitaria 1" Sanitaria - 193275 3/4" NPT (f) Adaptador 192009 1 & 1 1/2" Abrazadera Sanitaria 1" Sanitaria - 194281 1" NPT (f) Adaptador 502608 Herramienta para la inserción de juntas Para la junta del eje (162729) 502377 Herramienta de posicionamiento de fuelle AGMD-010...
-
Página 20: Política De Garantía
Carlisle Fluid Technologies más cercano de la siguiente lista. Carlisle Fluid Technologies se reserva el derecho de modificar las especificaciones de los equipos sin previo aviso. DeVilbiss®, Ransburg®, MS®, BGK®, y Binks® son marcas registradas de Carlisle Fluid Technologies, Inc.
