cOnFiGUraciÓn 2:
inStALACión DE un CirCuitO DE CALEfACCión y EVEntuALmEntE DE un ACumuLADOr ACS COn rEguLACión POr
rOOm unit y SOnDA ExtEriOr.

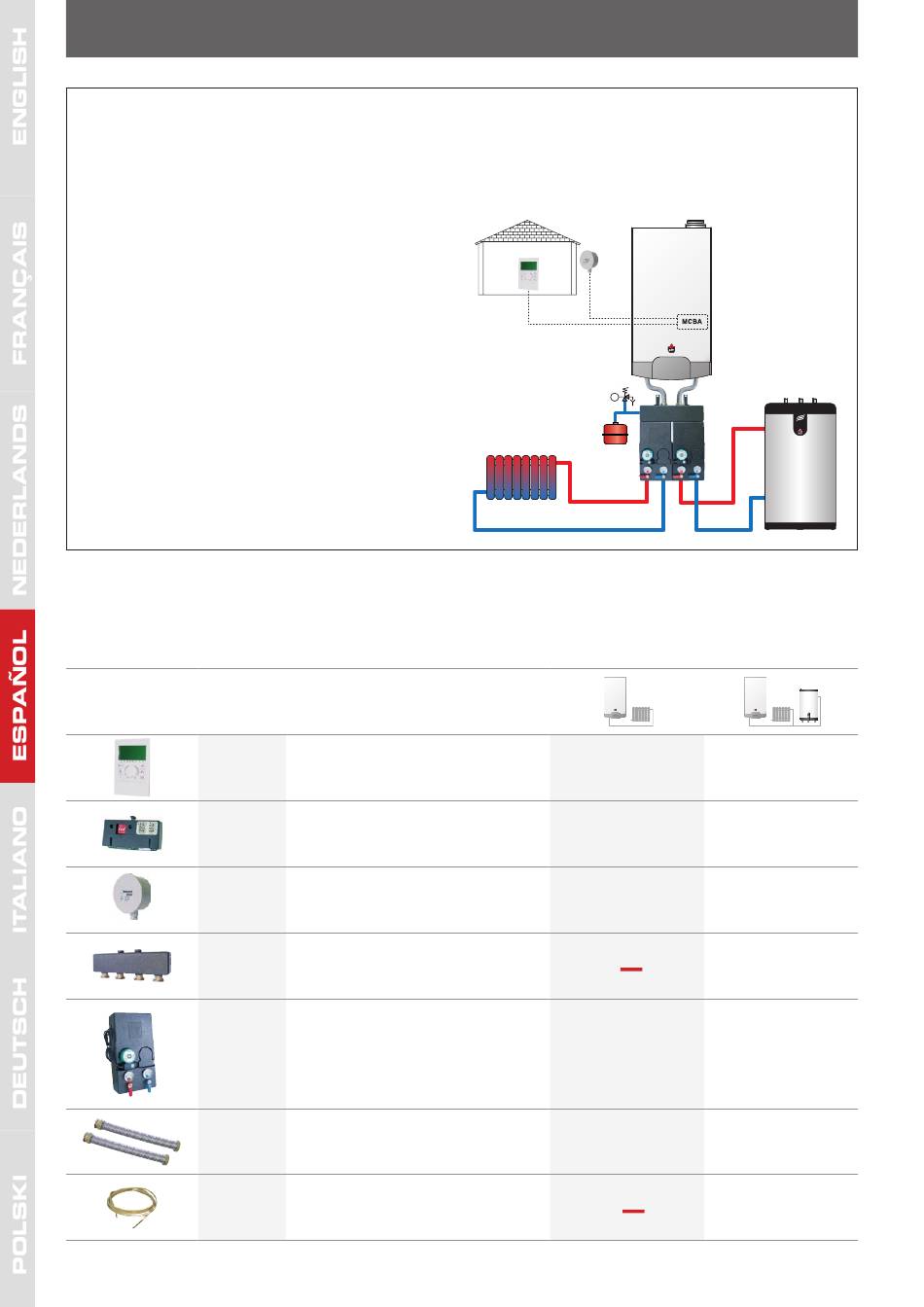

ESQuEmA DE PrinCiPiO
El controlador Room Unit controla la calefacción y el acumulador ACS. Éste
combina las funciones de mando a distancia de la caldera y de los circuitos
de calefacción así como de sonda de ambiente. La Room Unit muestra
toda la información sobre el estado del sistema, permite elegir entre varias
funciones de calefacción y admite hasta 3 programas semanales tanto para
la calefacción como para el agua sanitaria.
En esta configuración, la caldera adapta permanentemente su
funcionamiento a la temperatura exterior teniendo en cuenta la
temperatura interior.
ArtíCuLO CóDigO
10800034
10800036
10510100
10800104
10800107
10800142
5476G003
664Y3900 • I
material necesario opcional
DESCriPCión
room Unit rsc :
Suministrada con sonda exterior.
interfaz clip-in rMciebv3 :
Permite la comunicación entre el MCBA
y la Room Unit RSC.
sonda exterior 12kΩ — aF120
colector 2 circuitos Dn32 :
Con sujeciones murales integradas.
Kit de alta temperatura Dn32 :
Consta de: un circulador, dos válvulas de
aislamiento, el anti-retorno, dos termómetros.
Kit de conexiones del colector Dn32 :
Consta de: dos flexibles de acero inoxidable
Ø 6/4" con dos reducciones Ø 5/4".
sonda ntc 12kΩ :
Controla el acumulador de agua caliente sanitaria
externo.
